HEIDENHAIN TNC 320 81
3.2 Bezugspunkt
e
aut
o
matisc
h er
mit
teln
BEZUGSPUNKT KREIS AUSSEN (Tastsystem-
Zyklus 413, DIN/ISO: G413)

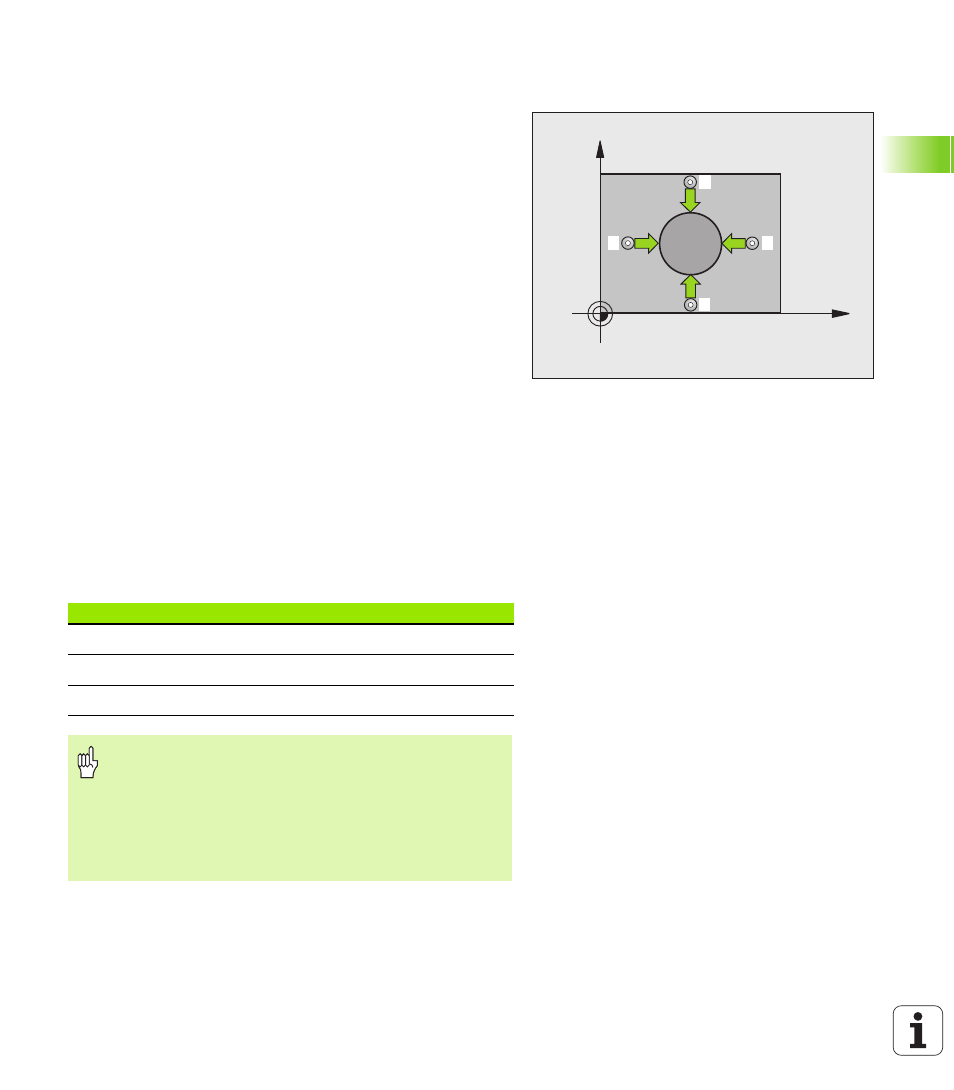

Der Tastsystem-Zyklus 413 ermittelt den Mittelpunkt eines
Kreiszapfens und setzt diesen Mittelpunkt als Bezugspunkt.
Wahlweise kann die TNC den Mittelpunkt auch in eine Nullpunkt- oder
Preset-Tabelle schreiben.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
Spalte FMAX) und mit Positionierlogik (siehe „Tastsystem-Zyklen
abarbeiten” auf Seite 21) zum Antastpunkt
1 . Die TNC berechnet
die Antastpunkte aus den Angaben im Zyklus und dem Sicherheits-
Abstand aus der Spalte SET_UP der Tastsystem-Tabelle
2 Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und führt den ersten Antast-Vorgang mit Antast-
Vorschub (Spalte F) durch. Die TNC bestimmt die Antast-Richtung
automatisch in Abhängigkeit vom programmierten Startwinkel
3 Danach fährt das Tastsystem zirkular, entweder auf Messhöhe
oder auf Sicherer Höhe, zum nächsten Antastpunkt
2 und führt
dort den zweiten Antast-Vorgang durch
4 Die TNC positioniert das Tastsystem zum Antastpunkt 3 und
danach zum Antastpunkt 4 und führt dort den dritten bzw. vierten
Antast-Vorgang durch
5 Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und verarbeitet den ermittelten Bezugspunkt in
Abhängigkeit der Zyklusparameter Q303 und Q305 (siehe
„Berechneten Bezugspunkt speichern” auf Seite 64) und
speichert die Istwerte in nachfolgend aufgeführten Q-Parametern
ab
6 Wenn gewünscht, ermittelt die TNC anschließend in einem
separaten Antast-Vorgang noch den Bezugspunkt in der
Tastsystem-Achse
X
Y
1
2
4
3
Parameter-Nummer Bedeutung
Q151 Istwert Mitte Hauptachse
Q152 Istwert Mitte Nebenachse
Q153 Istwert Durchmesser
Beachten Sie vor dem Programmieren
Um eine Kollision zwischen Tastsystem und Werkstück zu
vermeiden, geben Sie den Soll-Durchmesser des Zapfens
eher zu groß ein.
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
