HEIDENHAIN TNC 320 19
1
.2 Bev
o
r Sie mit T
a
stsyst
em-Zyklen arbeit
en!
1.2 Bevor Sie mit Tastsystem-
Zyklen arbeiten!
Um einen möglichst großen Anwendungsbereich an Messaufgaben
abdecken zu können, stehen Ihnen über Maschinen-Parameter
globale Einstellmöglichkeiten zur Verfügung, die das grundsätzliche
Verhalten der Tastsystem-Zyklen festlegen. Wenn Sie mehrere
Tastsystem an Ihrer Maschine einsetzen, dann gelten diese
Einstellungen global für alle Tastsysteme.
Zusätzlich stehen Ihnen Einstellmöglichkeiten in der Tastsystem-
Tabelle zur Verfügung, die Sie für jedes Tastsystem separat definieren
können. Mit diesen Einstellungen können Sie das Verhalten an das
jeweilige Tastsystem, bzw. an eine bestimmte Anwendung anpassen
(siehe „Tastsystem-Tabelle” auf Seite 22).

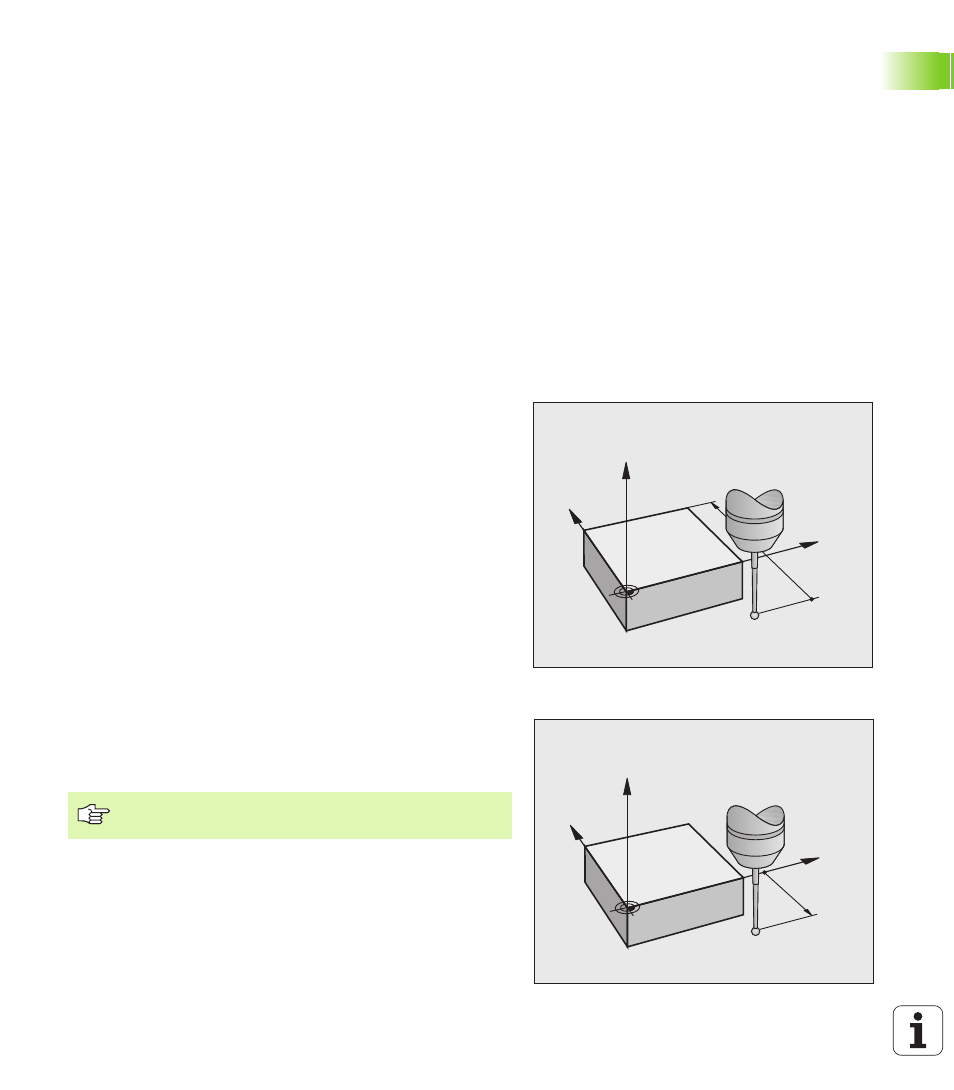

Maximaler Verfahrweg zum Antastpunkt: DIST
in Tastsystem-Tabelle
Wenn der Taststift innerhalb des in DIST festgelegten Wegs nicht
ausgelenkt wird, gibt die TNC eine Fehlermeldung aus.
Sicherheits-Abstand zum Antastpunkt: SET_UP
in Tastsystem-Tabelle
In SET_UP legen Sie fest, wie weit die TNC das Tastsystem vom
definierten – bzw. vom Zyklus berechneten – Antastpunkt entfernt
vorpositionieren soll. Je kleiner Sie diesen Wert eingeben, desto
genauer müssen Sie die Antastpositionen definieren. In vielen
Tastsystemzyklen können Sie zusätzlich einen Sicherheits-Abstand
definieren, der additiv zu SET_UP wirkt.
Infrarot-Tastsystem auf programmierte
Antastrichtung orientieren: TRACK in
Tastsystem-Tabelle
Um die Messgenauigkeit zu erhöhen, können Sie über TRACK = ON
erreichen, dass ein Infrarot-Tastsystem vor jeden Antastvorgang in
Richtung der programmierten Antastrichtung orientiert. Der Taststift
wird dadurch immer in die gleiche Richtung ausgelenkt.
Y
X
Z
MP6130
Y
X
Z
MP6140
Wenn Sie TRACK = ON verändern, dann müssen Sie das
Tastsystem neu kalibrieren.
