HEIDENHAIN TNC 320 (340 55x-03) Touch Probe Cycles Benutzerhandbuch
Seite 115
HEIDENHAIN TNC 320
115
3.3 W
e
rk
stüc
k
e
aut
o
matisc
h v
e
rm
essen

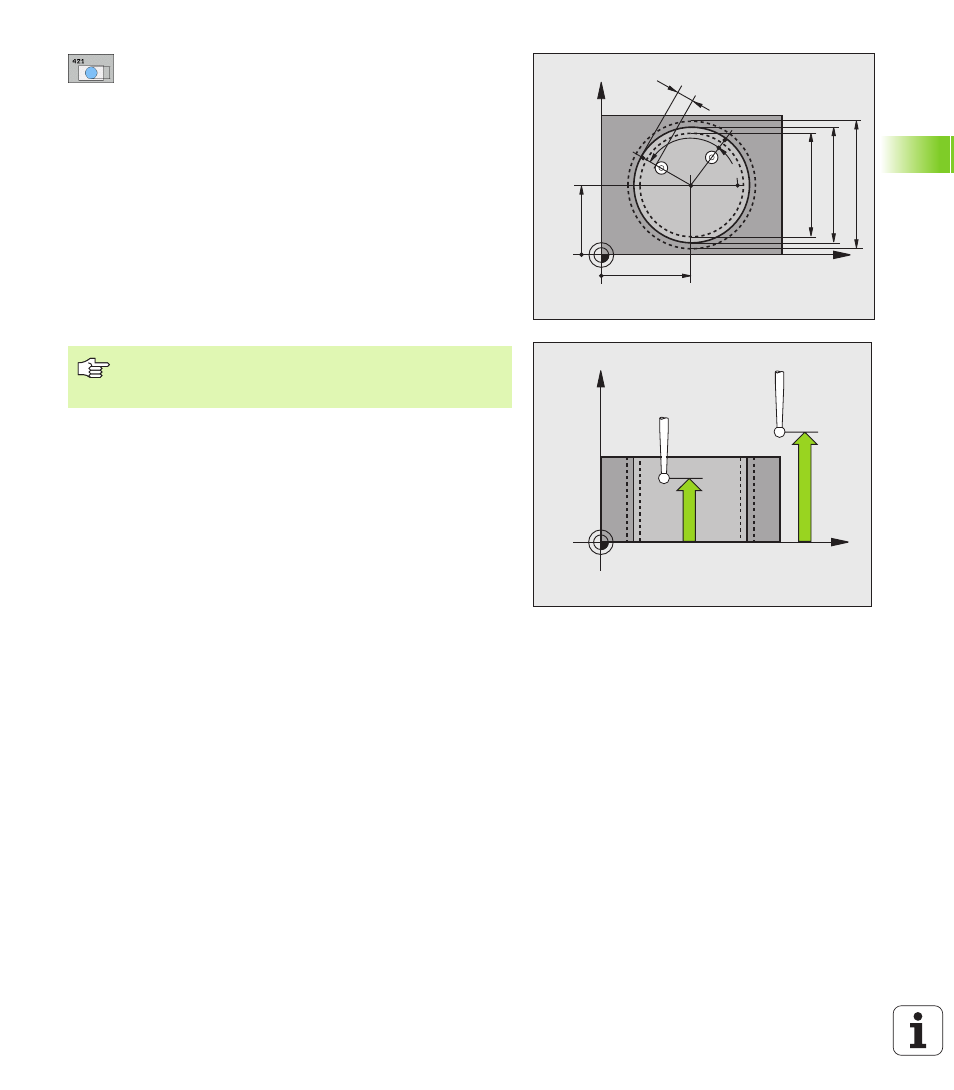

Mitte 1. Achse
Q273 (absolut): Mitte der Bohrung in
der Hauptachse der Bearbeitungsebene
Mitte 2. Achse
Q274 (absolut): Mitte der Bohrung in
der Nebenachse der Bearbeitungsebene
Soll-Durchmesser
Q262: Durchmesser der Bohrung
eingeben
Startwinkel
Q325 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem ersten
Antastpunkt
Winkelschritt
Q247 (inkremental): Winkel zwischen
zwei Messpunkten, das Vorzeichen des
Winkelschritts legt die Bearbeitungsrichtung fest (- =
Uhrzeigersinn). Wenn Sie Kreisbögen vermessen
wollen, dann programmieren Sie einen Winkelschritt
kleiner 90°
Messhöhe in der Tastsystem-Achse
Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
Sicherheits-Abstand
Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zur Spalte
SET_UP
Sichere Höhe
Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann
Fahren auf sichere Höhe
Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe
verfahren
Größtmaß Bohrung
Q275: Größter erlaubter
Durchmesser der Bohrung (Kreistasche)
Kleinstmaß Bohrung
Q276: Kleinster erlaubter
Durchmesser der Bohrung (Kreistasche)
Toleranzwert Mitte 1. Achse
Q279: Erlaubte
Lageabweichung in der Hauptachse der
Bearbeitungsebene
Toleranzwert Mitte 2. Achse
Q280: Erlaubte
Lageabweichung in der Nebenachse der
Bearbeitungsebene
X
Y
Q274
±Q280
Q273
±Q279
Q27
6
Q325
Q247
Q262
Q275
MP6140
+
Q320
X
Z
Q261
Q260
Je kleiner Sie den Winkelschritt programmieren, desto
ungenauer berechnet die TNC die Bohrungsmaße. Klein-
ster Eingabwert: 5°.
