36 2 Tastsystem-Zyklen in den Betriebsarten Manuell und El. Handrad
2.4 Bezugspunkt-Setz
en mit 3D-T
astsyst
e
men

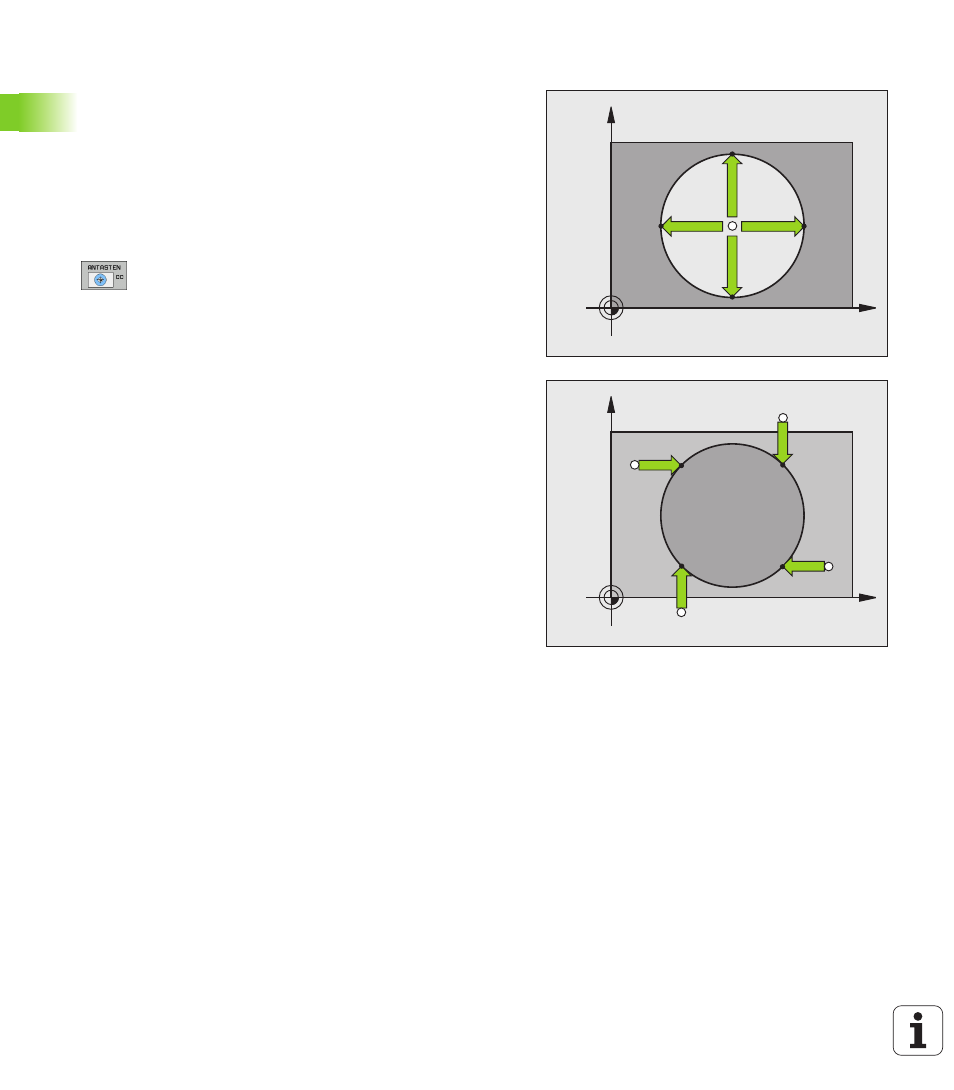

Kreismittelpunkt als Bezugspunkt
Mittelpunkte von Bohrungen, Kreistaschen, Vollzylindern, Zapfen,
kreisförmigen Inseln usw. können Sie als Bezugspunkte setzen.
Innenkreis:
Die TNC tastet die Kreis-Innenwand in alle vier Koordinatenachsen-
Richtungen an.
Bei unterbrochenen Kreisen (Kreisbögen) können Sie die
Antastrichtung beliebig wählen.
 Tastkugel ungefähr in die Kreismitte positionieren
 Antastfunktion wählen: Softkey ANTASTEN CC
wählen
 Antasten: Externe START-Taste viermal drücken. Das
Tastsystem tastet nacheinander 4 Punkte der Kreis-
Innenwand an
 Bezugspunkt : Im Menüfenster beide Koordinaten des
Kreismittelpunkts eingeben, mit Softkey BEZUGSP.
SETZEN übernehmen, oder Werte in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-
Zyklen in eine Nullpunkt-Tabelle schreiben”, Seite 27,
oder siehe „Messwerte aus den Tastsystem-Zyklen
in die Preset-Tabelle schreiben”, Seite 28)
 Antastfunktion beenden: Taste END drücken
Außenkreis:
 Tastkugel in die Nähe des ersten Antastpunkts außerhalb des
Kreises positionieren
 Antastrichtung wählen: Entsprechenden Softkey wählen
 Antasten: Externe START-Taste drücken
 Antastvorgang für die übrigen 3 Punkte wiederholen. Siehe Bild
rechts unten
 Bezugspunkt : Koordinaten des Bezugspunkts eingeben, mit Softkey
BEZUGSP. SETZEN übernehmen, oder Werte in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-Zyklen in eine
Nullpunkt-Tabelle schreiben”, Seite 27, oder siehe „Messwerte aus
den Tastsystem-Zyklen in die Preset-Tabelle schreiben”, Seite 28)
 Antast-Funktion beenden: Taste END drücken
Nach dem Antasten zeigt die TNC die aktuellen Koordinaten des
Kreismittelpunkts und den Kreisradius PR an.
X
Y
X+ X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
