Seite 128 – HEIDENHAIN TNC 320 (340 55x-03) Touch Probe Cycles Benutzerhandbuch
Seite 128
128
3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.3 W
e
rk
stüc
k
e
aut
o
matisc
h v
e
rm
essen

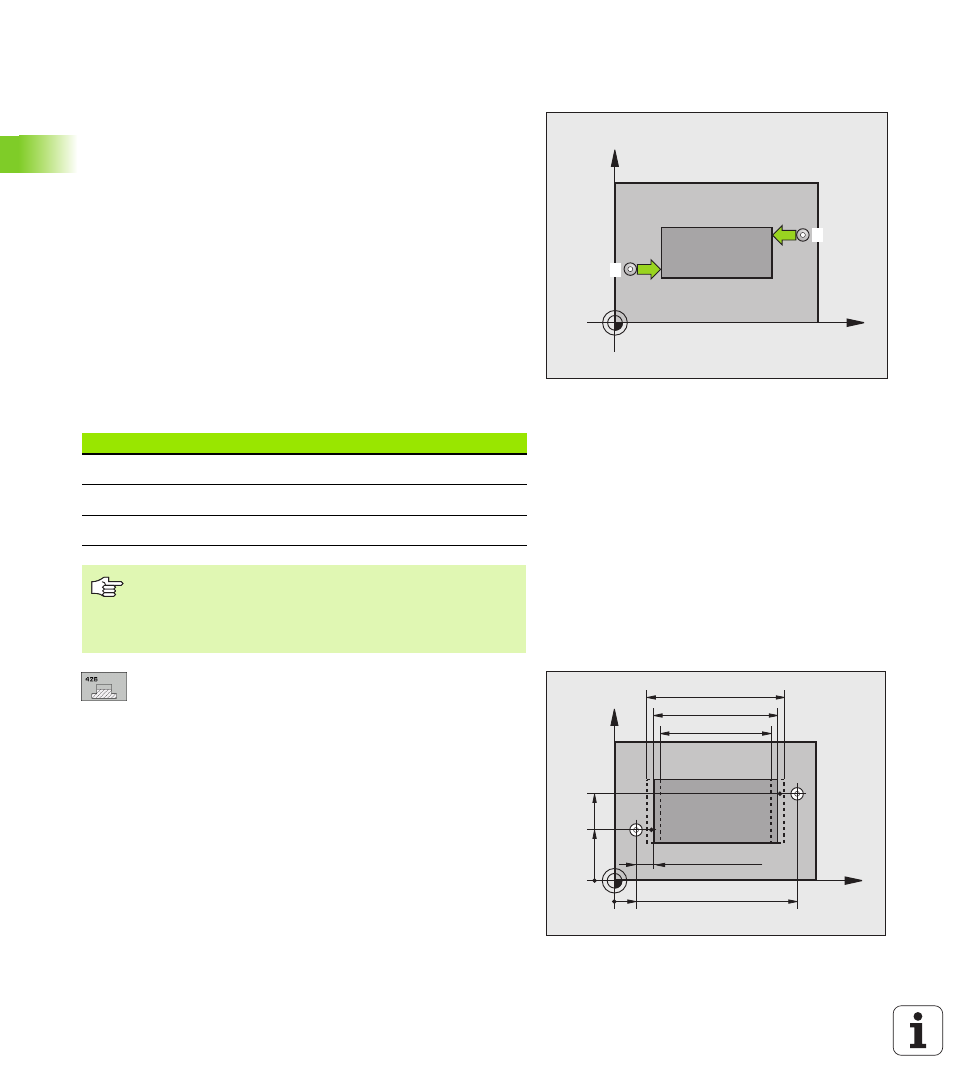

MESSEN STEG AUSSEN (Tastsystem-Zyklus 426,
DIN/ISO: G426)
Der Tastsystem-Zyklus 426 ermittelt die Lage und die Breite eines
Steges. Wenn Sie die entsprechenden Toleranzwerte im Zyklus
definieren, führt die TNC einen Soll-Istwertvergleich durch und legt die
Abweichung in Systemparametern ab.
1
Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
Spalte FMAX) und mit Positionierlogik (siehe „Tastsystem-Zyklen
abarbeiten” auf Seite 21) zum Antastpunkt
1
. Die TNC berechnet
die Antastpunkte aus den Angaben im Zyklus und dem Sicherheits-
Abstand aus der Spalte SET_UP der Tastsystem-Tabelle
2
Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und führt den ersten Antast-Vorgang mit Antast-
Vorschub (Spalte F) durch. 1. Antastung immer in negative
Richtung der programmierten Achse
3
Danach fährt das Tastsystem auf sicherer Höhe zum nächsten
Antastpunkt und führt dort den zweiten Antast-Vorgang durch
4
Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und speichert die Istwerte und die Abweichung in
folgenden Q-Parametern:
1 Messpunkt 1. Achse
Q263 (absolut): Koordinate des
ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene
1 Messpunkt 2. Achse
Q264 (absolut): Koordinate des
ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene
2 Messpunkt 1. Achse
Q265 (absolut): Koordinate des
zweiten Antastpunktes in der Hauptachse der
Bearbeitungsebene
2 Messpunkt 2. Achse
Q266 (absolut): Koordinate des
zweiten Antastpunktes in der Nebenachse der
Bearbeitungsebene
X
Y
1
2
Parameter-Nummer
Bedeutung
Q156 Istwert
gemessene
Länge
Q157
Istwert Lage Mittelachse
Q166
Abweichung der gemessenen Länge
Beachten Sie vor dem Programmieren
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
MP6140 + Q320
Q264
Q265
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q266
Q263
