HEIDENHAIN TNC 320 (340 55x-03) Touch Probe Cycles Benutzerhandbuch
Seite 124

124
3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.3 W
e
rk
stüc
k
e
aut
o
matisc
h v
e
rm
essen

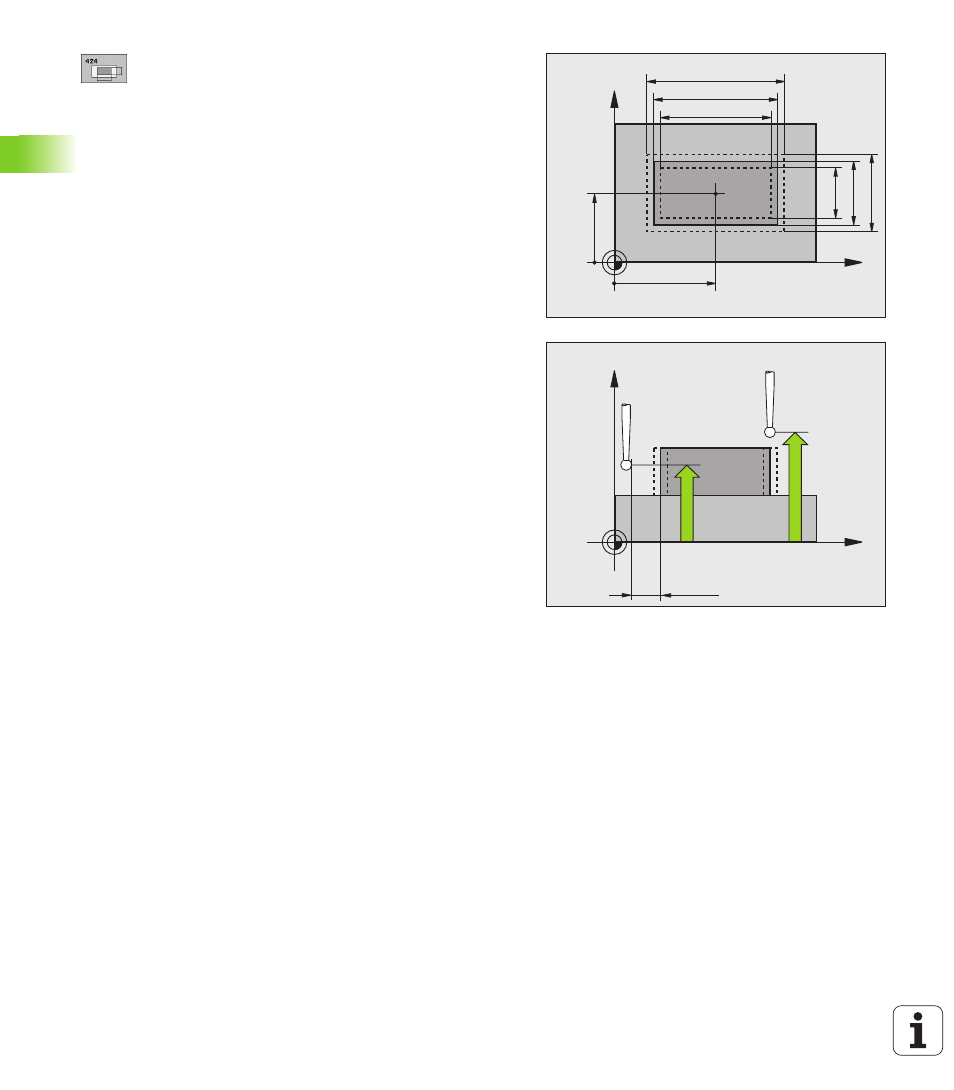

Mitte 1. Achse
Q273 (absolut): Mitte des Zapfens in
der Hauptachse der Bearbeitungsebene
Mitte 2. Achse
Q274 (absolut): Mitte des Zapfens in
der Nebenachse der Bearbeitungsebene
1. Seiten-Länge
Q282: Länge des Zapfens, parallel
zur Hauptachse der Bearbeitungsebene
2. Seiten-Länge
Q283: Länge des Zapfens, parallel
zur Nebenachse der Bearbeitungsebene
Messhöhe in der Tastsystem-Achse
Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
Sicherheits-Abstand
Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zur Spalte
SET_UP
Sichere Höhe
Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann
Fahren auf sichere Höhe
Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe
verfahren
Größtmaß 1. Seiten-Länge
Q284: Größte erlaubte
Länge des Zapfens
Kleinstmaß 1. Seiten-Länge
Q285: Kleinste erlaubte
Länge des Zapfens
Größtmaß 2. Seiten-Länge
Q286: Größte erlaubte
Breite des Zapfens
Kleinstmaß 2. Seiten-Länge
Q287: Kleinste erlaubte
Breite des Zapfens
Toleranzwert Mitte 1. Achse
Q279: Erlaubte
Lageabweichung in der Hauptachse der
Bearbeitungsebene
Toleranzwert Mitte 2. Achse
Q280: Erlaubte
Lageabweichung in der Nebenachse der
Bearbeitungsebene
X
Y
Q287
Q285
Q274
±Q280
Q273
±Q279
Q283
Q286
Q282
Q284
X
Z
Q260
Q261
MP6140
+
Q320
