HEIDENHAIN TNC 320 131
3.3 W
e
rk
stüc
k
e
aut
o
matisc
h v
e
rm
essen

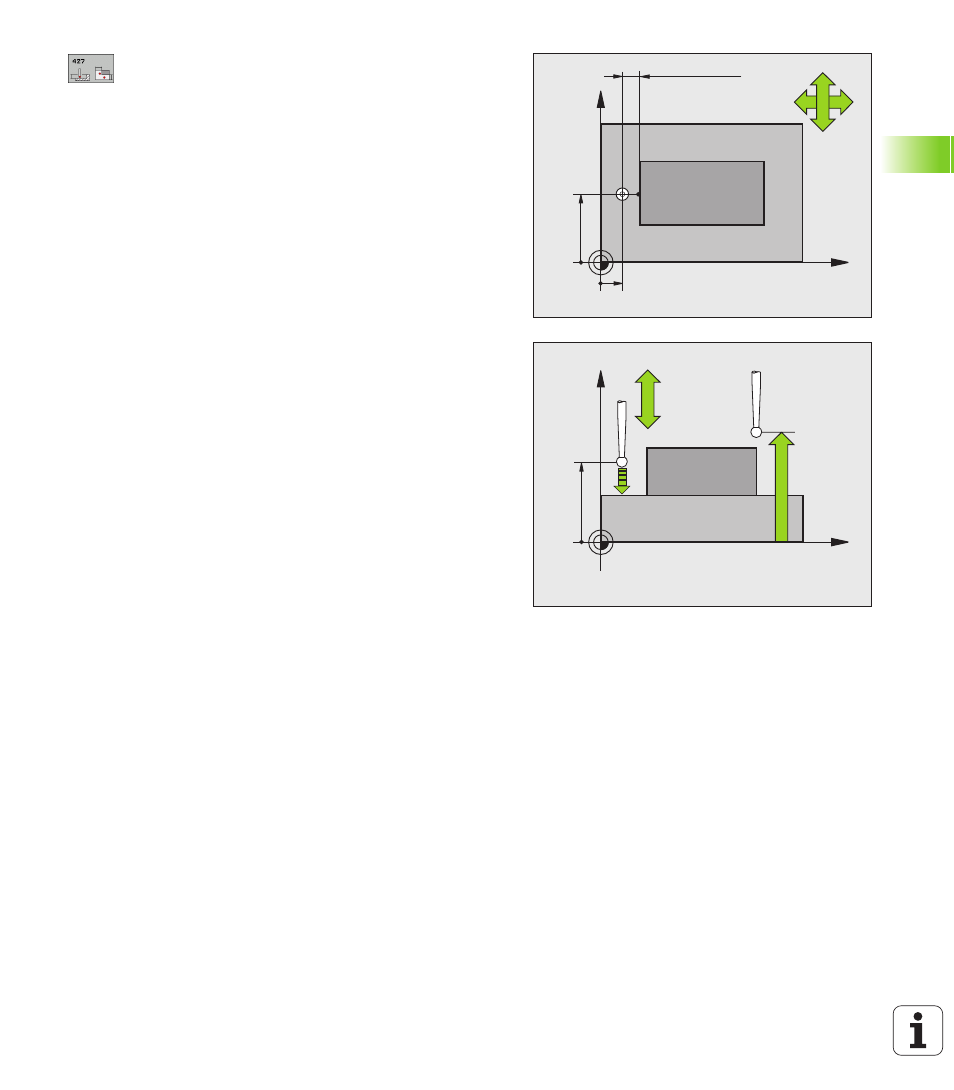

 1 Messpunkt 1. Achse Q263 (absolut): Koordinate des
ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene
 1 Messpunkt 2. Achse Q264 (absolut): Koordinate des
ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene
 Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
 Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zur Spalte
SET_UP
 Messachse (1..3: 1=Hauptachse) Q272: Achse in der
die Messung erfolgen soll:
1: Hauptachse = Messachse
2: Nebenachse = Messachse
3: Tastsystem-Achse = Messachse
 Verfahrrichtung 1 Q267: Richtung, in der das
Tastsystem auf das Werkstück zufahren soll:
-1: Verfahrrichtung negativ
+1:Verfahrrichtung positiv
 Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann
X
Y
Q264
Q263
+
–
– +
Q267
Q272=2
Q272=1
MP6140 + Q320
X
Z
Q260
Q261
+
–
Q272=1
Q272=3 Q267
