HEIDENHAIN TNC 320 129
3.3 W
e
rk
stüc
k
e
aut
o
matisc
h v
e
rm
essen
 Messachse Q272: Achse der Bearbeitungsebene, in
der die Messung erfolgen soll:
1:Hauptachse = Messachse
2:Nebenachse = Messachse

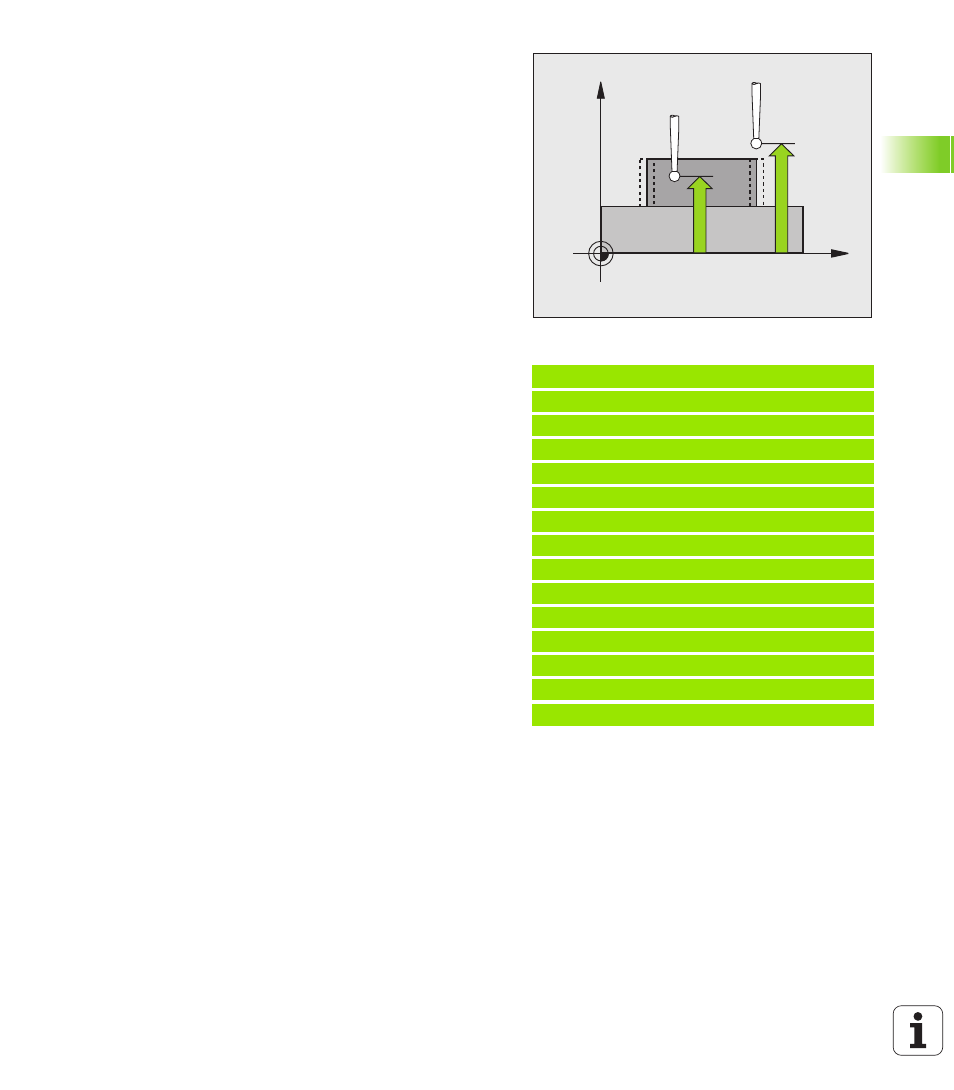

 Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
 Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zur Spalte
SET_UP
 Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann
 Soll-Länge Q311: Sollwert der zu messenden Länge
 Größtmaß Q288: Größte erlaubte Länge
 Kleinstmaß Q289: Kleinste erlaubte Länge
 Messprotokoll Q281: Festlegen, ob die TNC ein
Messprotokoll erstellen soll:
0: Kein Messprotokoll erstellen
1: Messprotokoll erstellen: Die TNC legt die
Protokolldatei TCHPR426.TXT standardmäßig in
dem Verzeichnis TNC:\ ab
2: Programmlauf unterbrechen und Messprotokoll auf
den TNC-Bildschirmausgeben. Programm mit NC-
Start fortsetzen
 PGM-Stop bei Toleranzfehler Q309: Festlegen, ob
die TNC bei Toleranz-Überschreitungen den
Programmlauf unterbrechen und eine Fehlermeldung
ausgeben soll:
0: Programmlauf nicht unterbrechen, keine
Fehlermeldung ausgeben
1: Programmlauf unterbrechen, Fehlermeldung
ausgeben
 Werkzeug-Nummer für Überwachung Q330: Festlegen,
ob die TNC eine Werkzeug-Überwachung
durchführen soll (siehe „Werkzeug-Überwachung”
auf Seite 108)
0: Überwachung nicht aktiv
>0: Werkzeug-Nummer in der Werkzeug-Tabelle
TOOL.T
Beispiel: NC-Sätze
5 TCH PROBE 426 MESSEN STEG AUSSEN
Q263=+50 ;1. PUNKT 1. ACHSE
Q264=+25 ;1. PUNKT 2. ACHSE
Q265=+50 ;2. PUNKT 1. ACHSE
Q266=+85 ;2. PUNKT 2. ACHSE
Q272=2 ;MESSACHSE
Q261=-5 ;MESSHOEHE
Q320=0 ;SICHERHEITS-ABST.
Q260=+20 ;SICHERE HOEHE
Q311=45 ;SOLL-LAENGE
Q288=45 ;GROESSTMASS
Q289=44.95 ;KLEINSTMASS
Q281=1 ;MESSPROTOKOLL
Q309=0 ;PGM-STOP BEI FEHLER
Q330=0 ;WERKZEUG-NUMMER
X
Z
Q260
Q261
