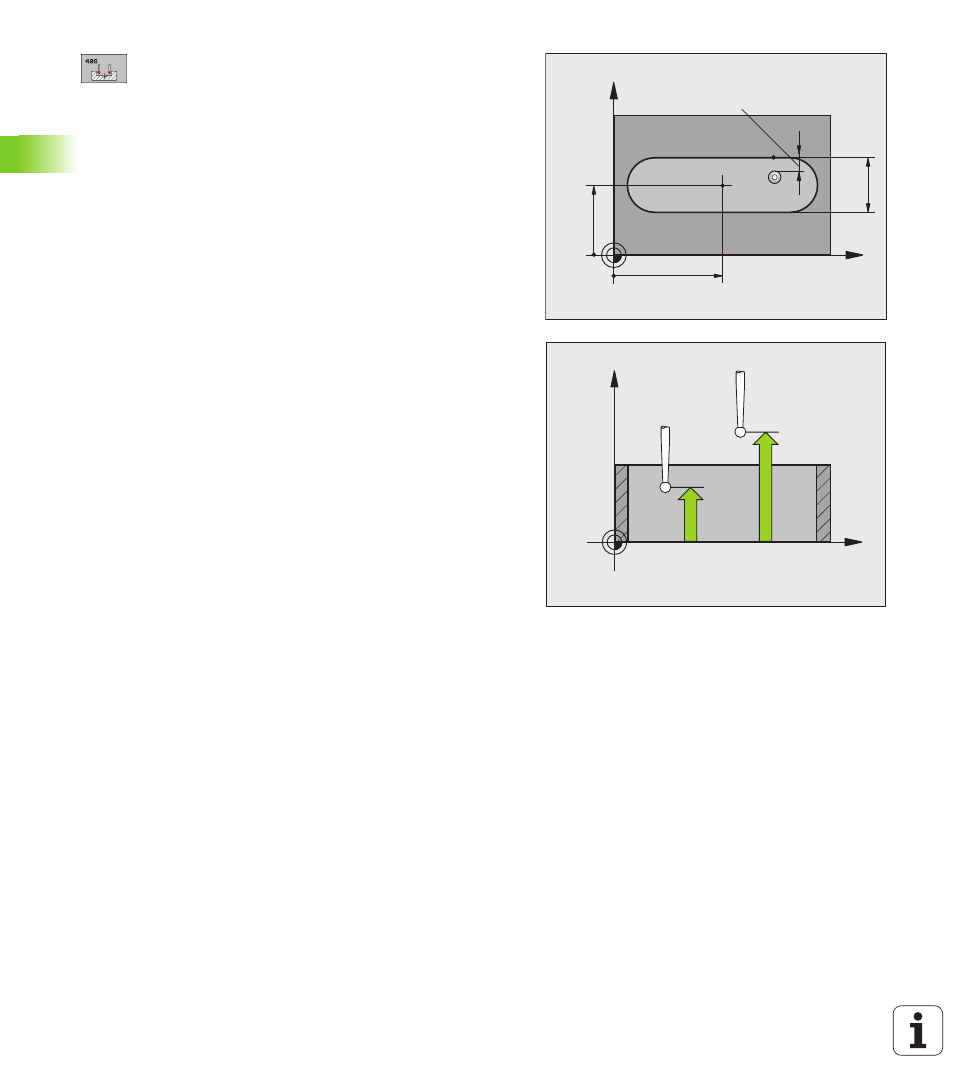

Mitte 1. Achse
Q321 (absolut): Mitte der Nut in der
Hauptachse der Bearbeitungsebene
Mitte 2. Achse
Q322 (absolut): Mitte der Nut in der
Nebenachse der Bearbeitungsebene
Breite der Nut
Q311 (inkremental): Breite der Nut
unabhängig von der Lage in der Bearbeitungsebene
Messachse (1=1.Achse/2=2.Achse)
Q272: Achse, in
der die Messung erfolgen soll:
1: Hauptachse = Messachse
2: Nebenachse = Messachse
Messhöhe in der Tastsystemachse
Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
Sicherheits-Abstand
Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zur Spalte
SET_UP
Sichere Höhe
Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann
Fahren auf sichere Höhe
Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe
verfahren
Nummer in Tabelle
Q305: Nummer in der Nullpunkt-
Tabelle/Preset-Tabelle angeben, in der die TNC die
Koordinaten der Nutmitte speichern soll. Bei Eingabe
von Q305=0, setzt die TNC die Anzeige automatisch
so, dass der neue Bezugspunkt in der Nutmitte sitzt
Neuer Bezugspunkt
Q405 (absolut): Koordinate in der
Messachse, auf die die TNC die ermittelte Nutmitte
setzen soll. Grundeinstellung = 0
X
Y
Q322
Q321
Q31
1
MP6140
+
Q320
X
Z
Q261
Q260
