AUSWECHSELN DER KOMPONENTEN
Powermax
45 Wartungshandbuch 6-3
Ersetzen

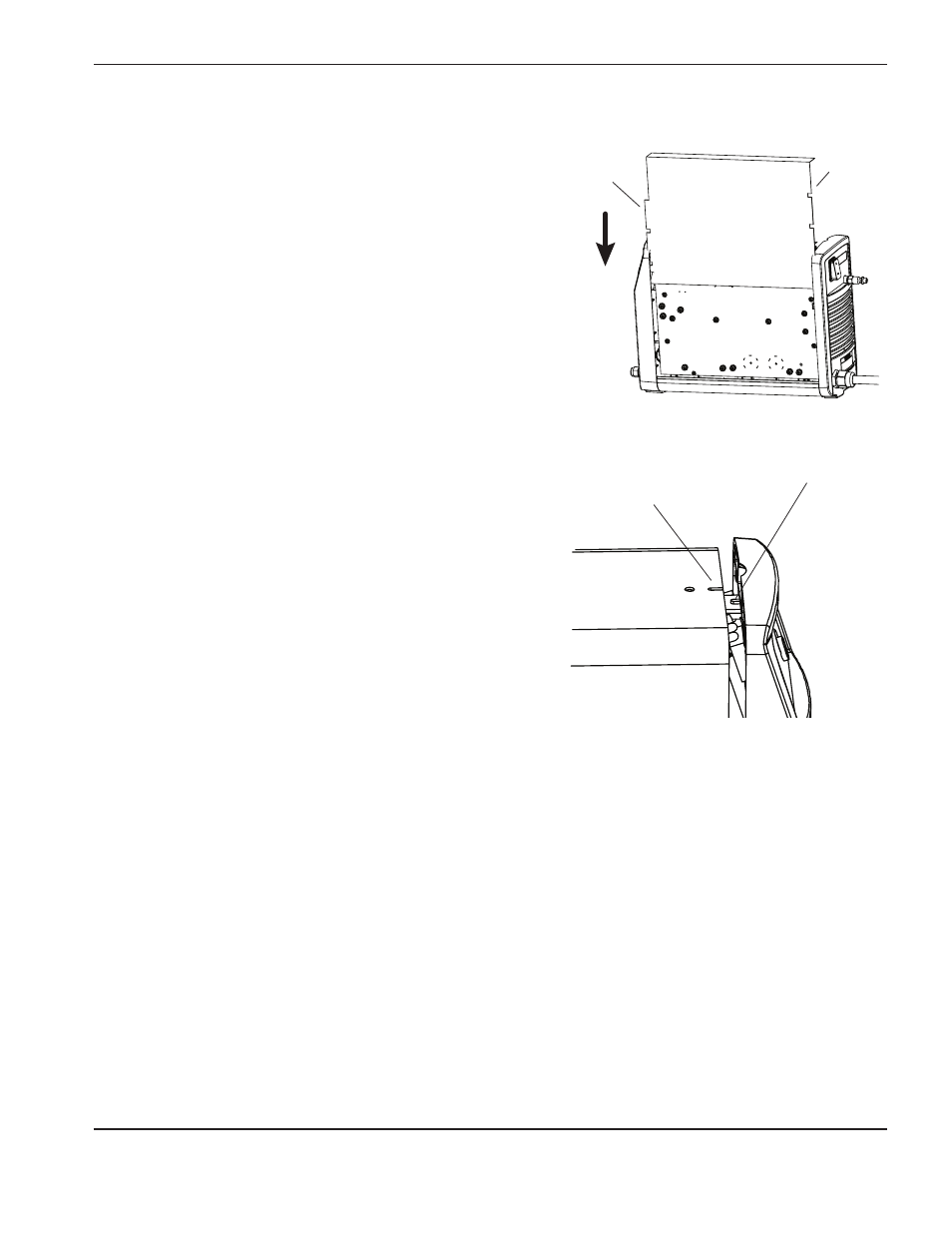

1. Halten Sie die Mylar-Absperrung so, dass der Rand
mit den 3 Kerben auf der linken und der Rand mit den
4 Kerben auf der rechten Seite ist.
2. Auf der Oberseite gibt es eine Perforierung, ca.
4,45 cm unterhalb des oberen Randes. Wenn Sie
die Mylar-Absperrung durch eine neue ersetzen, müssen
Sie sie entlang dieser Perforierung so falten, dass der
obere Rand von Ihnen weg gebogen wird.
3. Positionieren Sie die Absperrung so, dass der gefaltete
Abschnitt die Leistungsbaukarte abdeckt. Schieben
Sie die Absperrung an ihre Position – mit dem unteren
Rand zwischen den Rippen der Bodenplatte und
der Leistungsbaukarte. Die Kerben auf jeder Seite der
Absperrung sollten mit den Rippen auf der Innenseite
der Endkappen übereinstimmen.
4. Beschädigen Sie keines der Kabel und schieben Sie die
Abdeckung wieder vorsichtig zurück auf die Stromquelle.
Stellen Sie sicher, dass die unteren Ränder in den
Führungen sind, und dass der Einführungsschlitz im
Oberteil der Abdeckung mit der Lasche auf der vorderen
Endkappe ausgerichtet ist, sodass die Lüftung in der
Abdeckung vor dem Gebläse ist. Positionieren Sie den
Griff über den Löchern in der Abdeckung und sichern
Sie dann die Abdeckung mit den 2 Schrauben.
Drei
Kerben
Abdeckung-Einführungsschlitz
Lasche
Vier
Kerben
Ersetzen Sie das Werkstückkabel (CSA und CE)
1. Stromquelle ausschalten (OFF), Netzkabel und Gasversorgung trennen.
2. Entfernen Sie die Abdeckung von der Stromversorgung und entfernen Sie die Mylar-Absperrung von der Front
der Leistungskarte.
3. Entfernen Sie auf der Leistungskarte die Schraube von J21 (auch mit „Werkstückkabel“ beschriftet), welche
das Kabel mit der Karte verbindet. Legen Sie die Schraube zur Seite.
4. Kippen Sie sanft die Vorderseite von der Stromquelle weg. Von der Innenseite der Abdeckung lösen Sie die
Schraubenmutter, welche die Zugentlastung an der Endkappe sichert.
