BEDIENUNG
4-2 Powermax
45 Wartungshandbuch
Bedienelemente und Anzeigen
Der Powermax45 verfügt über einen EIN/AUS-Schalter (ON/OFF), einen Stromstärkeregler, einen Druckregler, einen
Betriebsart-Schalter, 4 LED-Anzeigen und eine Gasdruck-LED-Anzeige. Diese Bedienelemente und Anzeigen sind
nachstehend beschrieben.

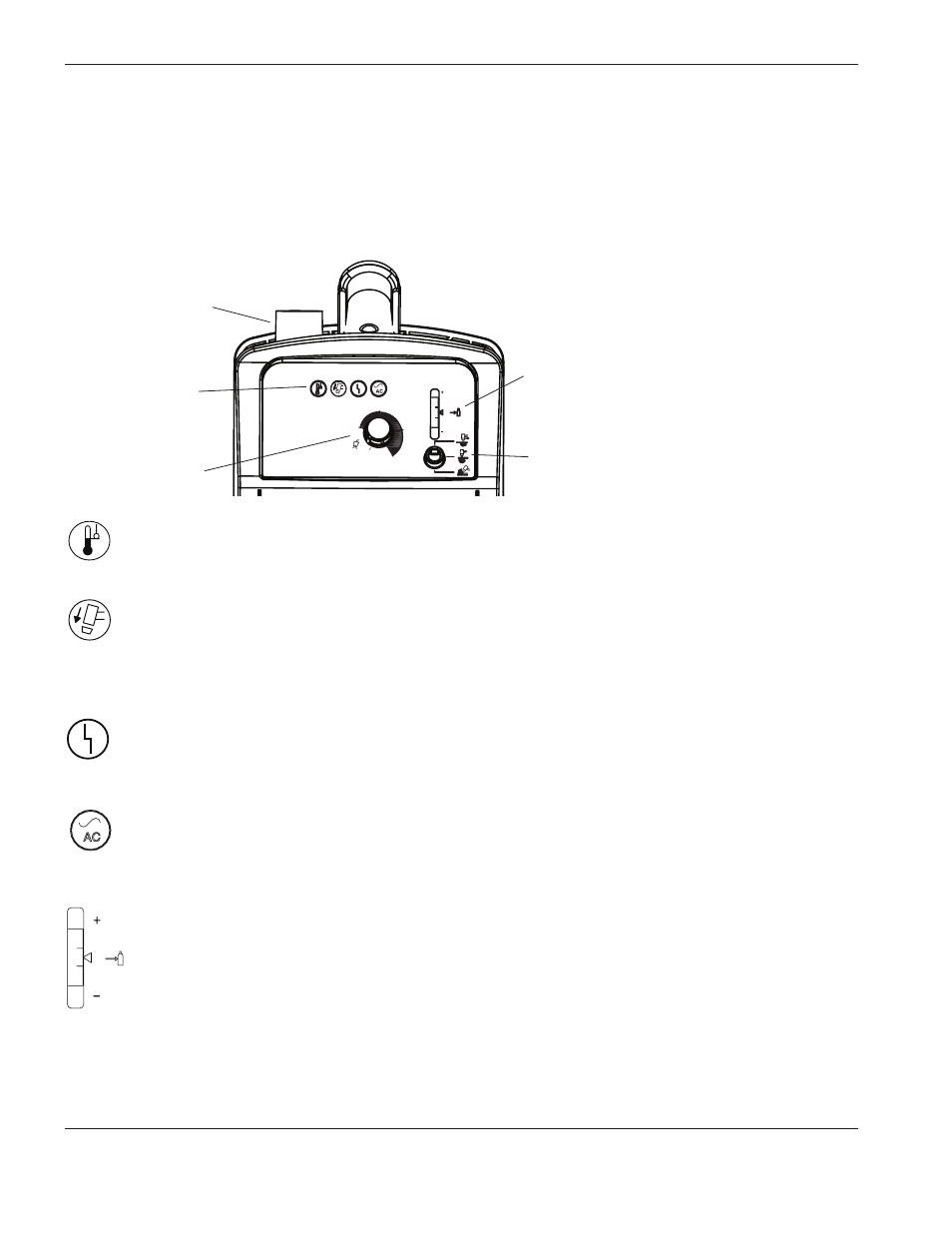

Bedienelemente an der Vorderseite und LED-Anzeigen
40 20
45
AMPS
30
LED „Stromversorgung EIN (ON)“ (grün)
Wenn diese LED-Anzeige leuchtet, bedeutet dies, dass der Netzschalter auf EIN (ON) gestellt wurde und die
Sicherheitsschalter aktiv sind.
AC
Temperatur-LED (gelb)
Wenn diese LED-Anzeige leuchtet, bedeutet dies, dass sich die Temperatur der Stromquelle außerhalb des
akzeptablen Bereichs befindet.
Druckregler
LED-Anzeigen
Gasdruck-LED-Anzeige
und Druckbalken
Betriebsart-Schalter
Stromstärkeregler
Störfall-LED (gelb)
Wenn diese LED-Anzeige leuchtet, bedeutet dies, dass eine Störung an der Stromversorgung vorliegt. Bei
einigen Störfallbedingungen blinken eine oder mehrere LED-Anzeigen auf. Informationen zum Ursprung dieser
Störfallbedingungen und zu deren Behebung finden Sie unter Anleitung zur Fehlerbeseitigung in Kapitel 5.
Brennerkappensensor-LED (gelb)
Wenn diese LED-Anzeige leuchtet, bedeutet dies, dass die Verschleißteile locker oder nicht ordnungsgemäß
angebracht sind oder fehlen. Informationen zu den möglichen Störfallbedingungen finden Sie unter Anleitung
zur Fehlerbeseitigung in Kapitel 5. Wenn diese LED-Anzeige leuchtet, muss die Anlage ausgeschaltet (OFF)
und die Verschleißteile müssen ordnungsgemäß angebracht werden. Anschließend muss die Anlage wieder
eingeschaltet werden, um die LED-Anzeige zurückzusetzen.
Gasdruck-LED-Anzeige und Druckbalken (gelb/grün)
Wenn die LED-Anzeige im Druckbalken grün aufleuchtet und mittig im vertikalen Balken erscheint, ist der
Gasdruck für den mit dem Betriebsart-Schalter eingestellten Schneidmodus ordnungsgemäß eingestellt.
Wenn der Druck für den gewählten Schneidmodus zu hoch ist, befindet sich die Anzeige in der Druckleiste
über dem Mittelpunkt. Ist der Druck zu gering, befindet sich die Anzeige unter dem Mittelpunkt. Am höchsten
und am niedrigsten Punkt in der Leiste leuchtet die Anzeige gelb auf.
Wenn sich die Anzeige am niedrigsten Punkt der Leiste befindet und blinkt, liegt der Gasdruck unter dem
erforderlichen Mindestwert.
