Teile
7-4 Powermax
45 Wartungshandbuch
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC
192 VDC

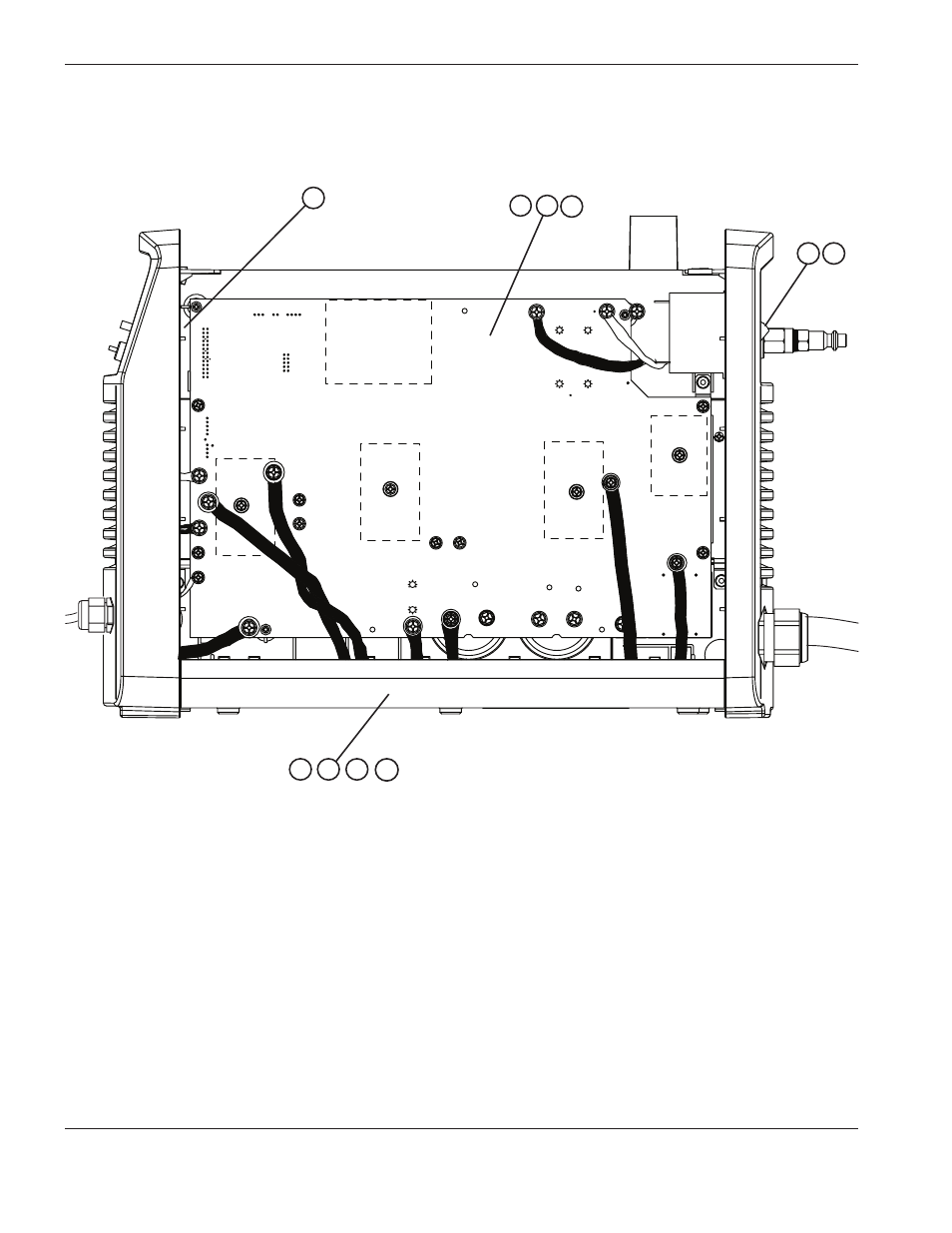

innen, leistungsbaukartenseite
Teile-
Teil Nummer Beschreibung Kennzeichnung Menge
1 228262 Bausatz: Steuerbaukarte PCB1 1
2 228266 Bausatz: Powermax45 Netzschalter (200–240 V CSA, 230 V CE) 1
3 228288 Bausatz: Powermax45 Netzschalter (400 V CE) 1
4 228261 Bausatz: Leistungsbaukarte (200–240 V CSA) PCB2 1
5 228260 Bausatz: Leistungsbaukarte (400 V CE) PCB2 1
6 228259 Bausatz: Leistungsbaukarte (230 V CE) PCB2 1
7 228258 Bausatz: Bodenplatte 1
8 228265 Bausatz: Magnetik und Bodenplatte (200–240 V CSA) 1
9 228273 Bausatz: Magnetik und Bodenplatte (230 V CE) 1
10 228263 Bausatz: Magnetik und Bodenplatte (400 V CE) 1
228279 Bausatz: Powermax45 Isolator 1
228290 Bausatz: Powermax45 Drahtgruppe 1
1
2 3
4 5 6
7 8 9 10
