AUSWECHSELN DER KOMPONENTEN
Powermax
45 Wartungshandbuch 6-9
10. Schließen Sie den Steckverbinder für den roten und schwarzen Draht auf der linken Seite des Lüfters
an J4 (200–240 V CSA und 230 V CE) oder J5 (400 V CE) auf der Leistungsbaukarte an.
11. Beschädigen Sie keines der Kabel, bringen Sie die Mylar-Absperrung wieder an und schieben Sie die Abdeckung
wieder vorsichtig zurück auf die Stromquelle. Positionieren Sie den Griff über den Löchern auf der Oberseite der
Abdeckung und sichern Sie sie mit den 2 Schrauben.
12. Wiederanschließen der Strom- und Gasversorgung.
Ersetzen des Gasfilterelements
1. Stromquelle ausschalten (OFF), Netzkabel und Gasversorgung trennen.
2. Entfernen Sie die Abdeckung von der Stromquelle.
3. Entfernen Sie den Ablaufschlauch vom Ablauf am unteren Rand der Stromquelle.
4. Drücken Sie die Schlauchanschlussmuffe auf dem Gasversorgungsschlauch zusammen und ziehen Sie den
Gasschlauch vom Anschluss.
5. Lösen Sie die Schraubenmutter, welche den Filter in der Klammer hält. Kippen Sie die Unterseite des Filters von
der Stromquelle weg.
6. Schrauben Sie den Ablauf am Filterboden ab. (Um dies zu erleichtern, können Sie den Schlauch entfernen.)
7. Lösen Sie das Filtergehäuse und entfernen Sie es.

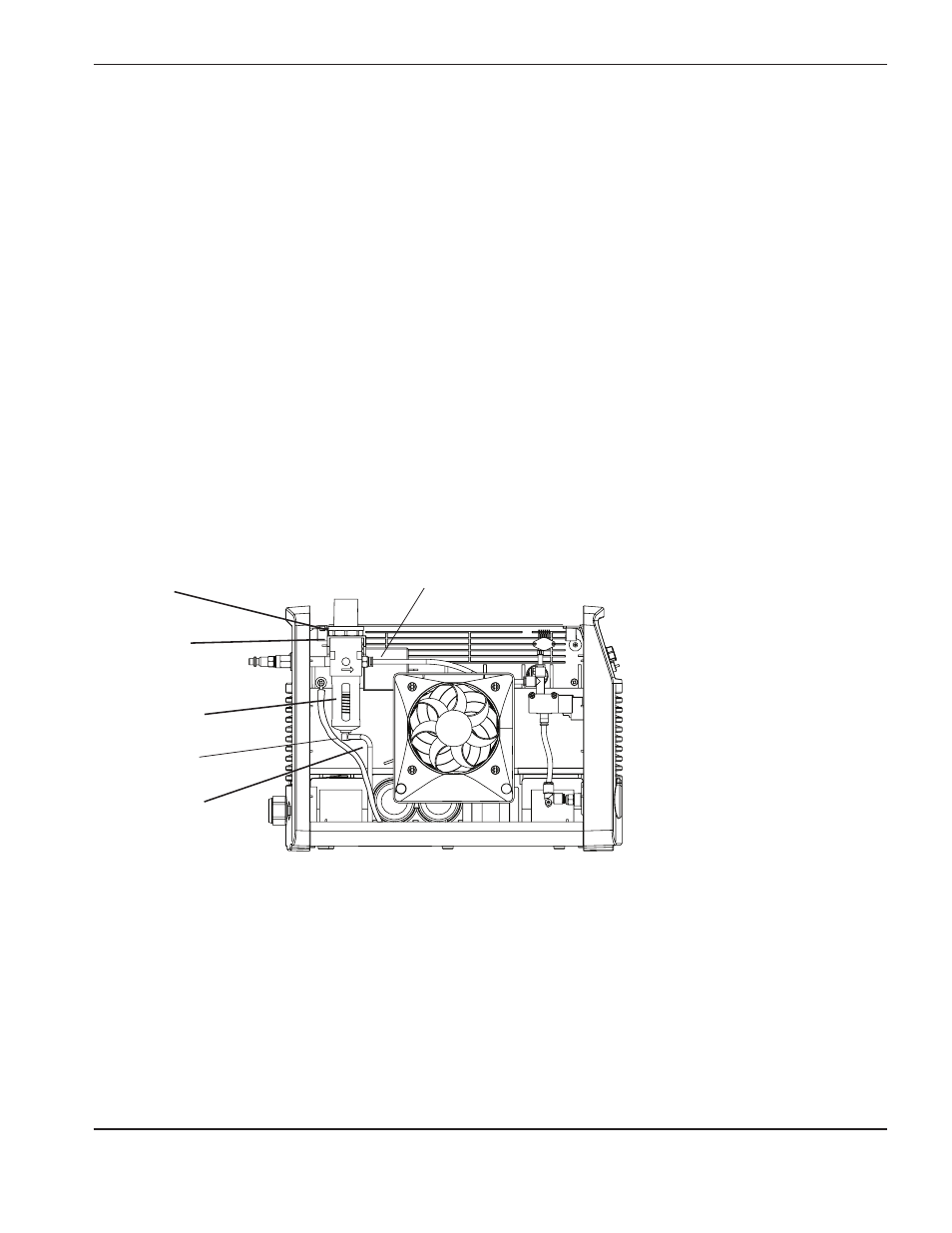

Mutter
Klammer
Filtergehäuse
Ablaufschlauch
Gasversorgungsschlauch
8. Entfernen Sie das Glasfilterrohr, indem Sie es drehen und vorsichtig ziehen, bis es sich löst.
9. Lösen Sie das Element vom Filter und achten Sie darauf, dass sich das Element nicht dreht.
10. Schrauben Sie das neue Element an den Filter an.
11. Setzen Sie das Glasfilterrohr in das Filtergehäuse und schrauben Sie den Ablauf am Boden des Filtergehäuses an.
Schließen Sie den eventuell vorher entfernten Schlauch wieder an.
12. Bringen Sie das Filtergehäuse am Filter an und achten Sie darauf, dass Ablauf und Ablaufschlauch zur Vorderkante
des Lüfters weisen.
Ablauf
