FEHLERBESEITIGUNG UND SYSTEMTESTS
Powermax
45 Wartungshandbuch 5-21
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC

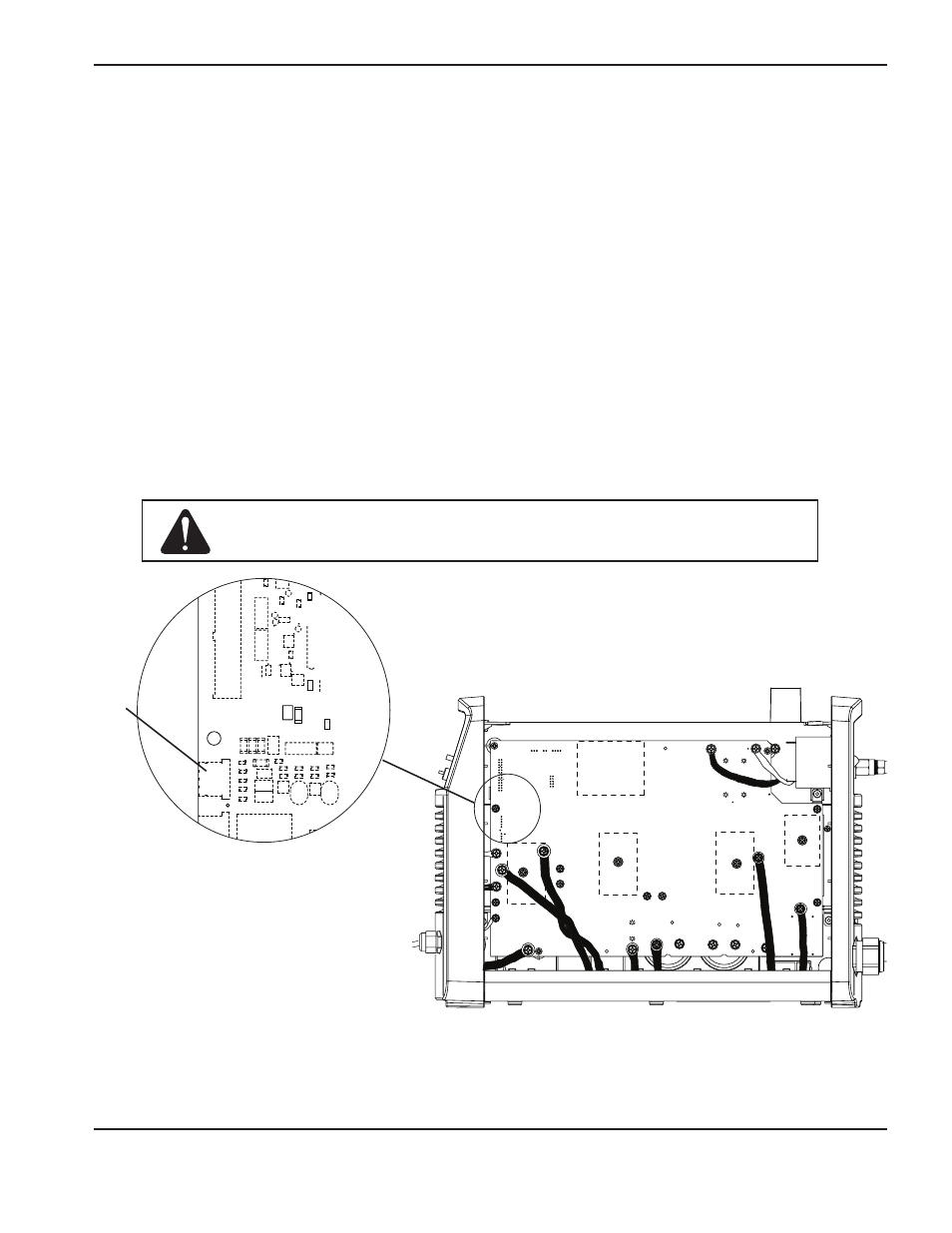

Test 6 – Plasmastart
Prüfen Sie, ob die LED der Steuerbaukarte ein gültiges Startsignal empfängt.
1. Kontrollieren Sie bei eingeschaltetem Gerät (ON) die Start-LED auf der Steuerbaukarte. Sie sollte immer dann
leuchten, wenn der Brenner aktiviert wird.
2. Stellen Sie den EIN/AUS-Schalter (ON/OFF) auf AUS (OFF). Prüfen Sie den Widerstand zwischen den Stiften 2
und 3 von J10 auf der Leistungsbaukarte. Bei betätigtem Wippentaster oder Startsignal sollte der Widerstand 10 Ω
oder weniger betragen. Bei nicht betätigtem Wippentaster oder Startsignal sollte der Schaltkreis ca. 3 kΩ anzeigen.
Wenn dieser Test fehlschlägt, überprüfen Sie den Startschalter des Brenners und die Brennerdrähte.
Anmerkung: Wenn der Brenner nach Beenden des Tests nicht zündet, prüfen Sie, ob J10 ordnungsgemäß
angeschlossen ist; stellen Sie sicher, dass die Stifte nicht verschoben sind und der Steckverbinder
nicht verdreht ist.
3. Stellen Sie den EIN/AUS-Schalter (ON/OFF) auf EIN (ON). Messen Sie Stift 16 von J7 (oder J8 bei 400 V CE-
Stromquellen) gegen Masse (siehe Test 2 – Spannungsprüfungen der Leistungsbaukarte, weiter oben in diesem
Kapitel). Er sollte einen Messwert von 0 VDC bei einem offenen Schaltkreis oder 3,2 VDC bei einem geschlossenen
Schaltkreis haben. Wenn die Werte nicht stimmen, ersetzen Sie die Leistungsbaukarte.
J10
J7 (or J8)
J10
Vorsicht: Während des Testens die Verschleißteile entfernen, um ein
versehentliches Zünden des Brenners zu vermeiden.
