AUSWECHSELN DER KOMPONENTEN
6-10 Powermax
45 Wartungshandbuch
13. Positionieren Sie die Filter-Baugruppe in der Klammer und ersetzen Sie die Überwurfmutter.
14. Verbinden Sie den Gasversorgungsschlauch und drücken Sie den Ablaufschlauch auf den Ablauf am Boden
der Stromquelle.
15. Schließen Sie die Gasversorgung an und prüfen Sie sie auf undichte Stellen.
16. Schieben Sie die Abdeckung wieder auf die Stromquelle. Positionieren Sie den Griff über den Löchern auf
der Oberseite der Abdeckung und sichern Sie sie mit den 2 Schrauben.
17. Wiederanschließen der Strom- und Gasversorgung.
Gasfilter ersetzen
1. Stromquelle ausschalten (OFF), Netzkabel und Gasversorgung trennen.
2. Entfernen Sie die 2 Schrauben vom Griff an der Oberseite der Stromquelle. Entfernen Sie den Griff und heben
Sie die Abdeckung von der Stromquelle.
3. Entfernen Sie die Gasarmatur von der Rückseite der Stromquelle.
4. Entfernen Sie den Ablaufschlauch aus der Öffnung an der Unterseite der Stromquelle.
5. Trennen Sie den Gasversorgungsschlauch vom Filter.

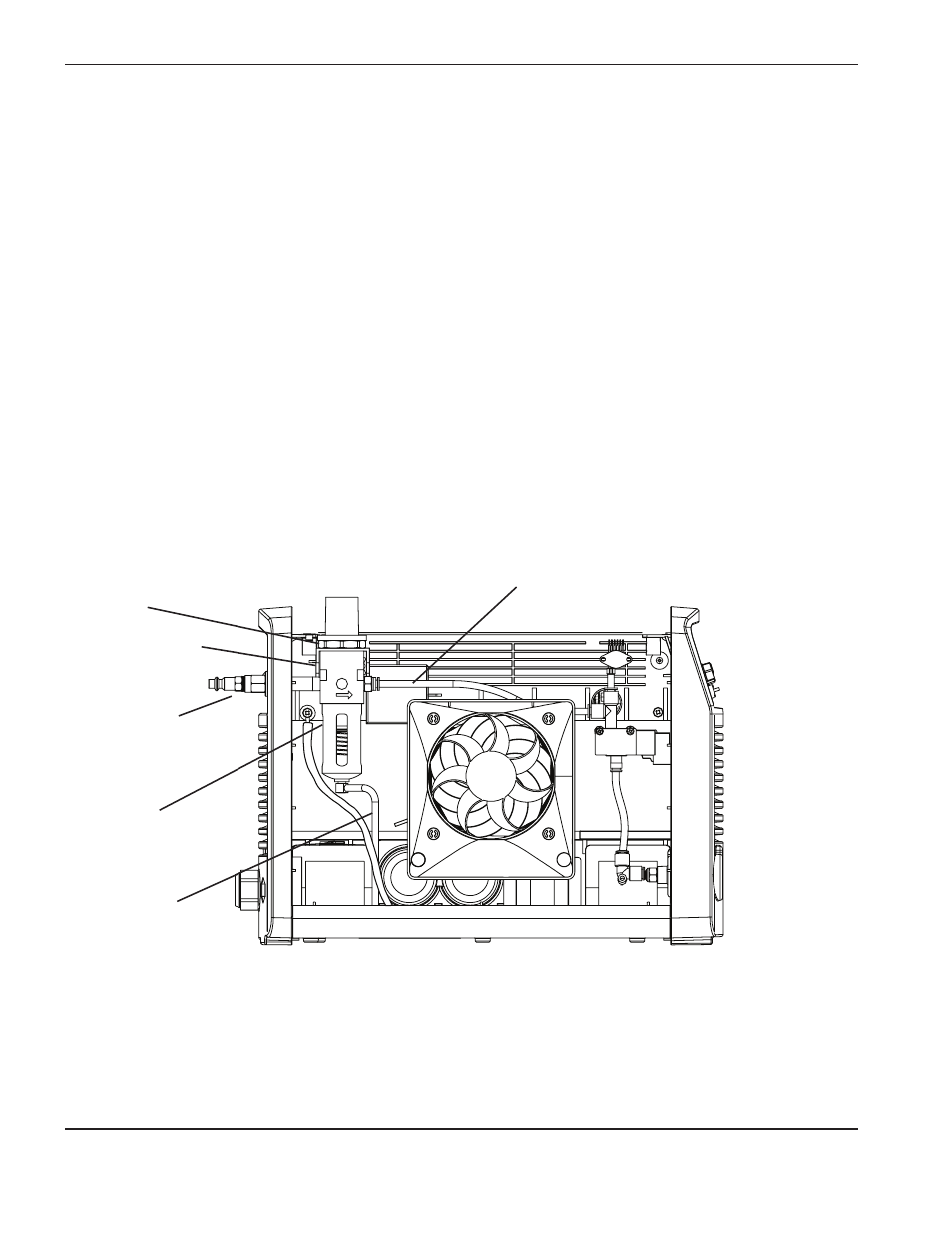

Ablaufschlauch
Mutter
Klammer
Gasarmatur
Filter
Gasversorgungsschlauch
6. Lösen Sie die Mutter, welche den Gasfilter in der Klammer hält. Kippen Sie die Unterseite des Gasfilters von der
Stromquelle weg und schieben Sie den Filter aus der Klammer.
7. Setzen Sie den neuen Gasfilter in die Klammer und bringen Sie die Haltemutter wieder an.
8. Führen Sie den Ablaufschlauch durch die Öffnung an der Unterseite der Stromquelle.
