AUSWECHSELN DER KOMPONENTEN
6-6 Powermax
45 Wartungshandbuch
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC
15. Die Stirnwand wieder anbringen oder neu positionieren. Stellen Sie sicher, dass das Schraubenloch in der
Masseklemme auf die Schraubenlöcher in der Endkappe und Stromquelle ausgerichtet ist.
16. Beschädigen Sie keines der Kabel, bringen Sie die Mylar-Absperrung wieder an und schieben Sie die Abdeckung
wieder vorsichtig zurück auf die Stromquelle. Positionieren Sie den Griff über den Löchern auf der Oberseite der
Abdeckung und sichern Sie sie mit den 2 Schrauben.
17. Wiederanschließen der Strom- und Gasversorgung.
Netzkabel (400 V CE) ersetzen
1. Stromquelle ausschalten (OFF), Netzkabel und Gasversorgung trennen.
2. Entfernen Sie die 2 Schrauben vom Griff an der Oberseite der Stromquelle. Entfernen Sie den Griff und heben
Sie die Abdeckung von der Stromquelle. Entfernen Sie die Mylar-Absperrung, die die Leistungsbaukarte schützt.
Das Netzkabel hat 3 Drähte, braun, schwarz und grau, die mit dem Netzschalter verbunden sind, und einen grün-
gelben Erdungsdraht, der am Kühlkörper angeschlossen ist.
3. Entfernen Sie die hintere Stirnwand oder kippen Sie sie vorsichtig von der Stromquelle weg.

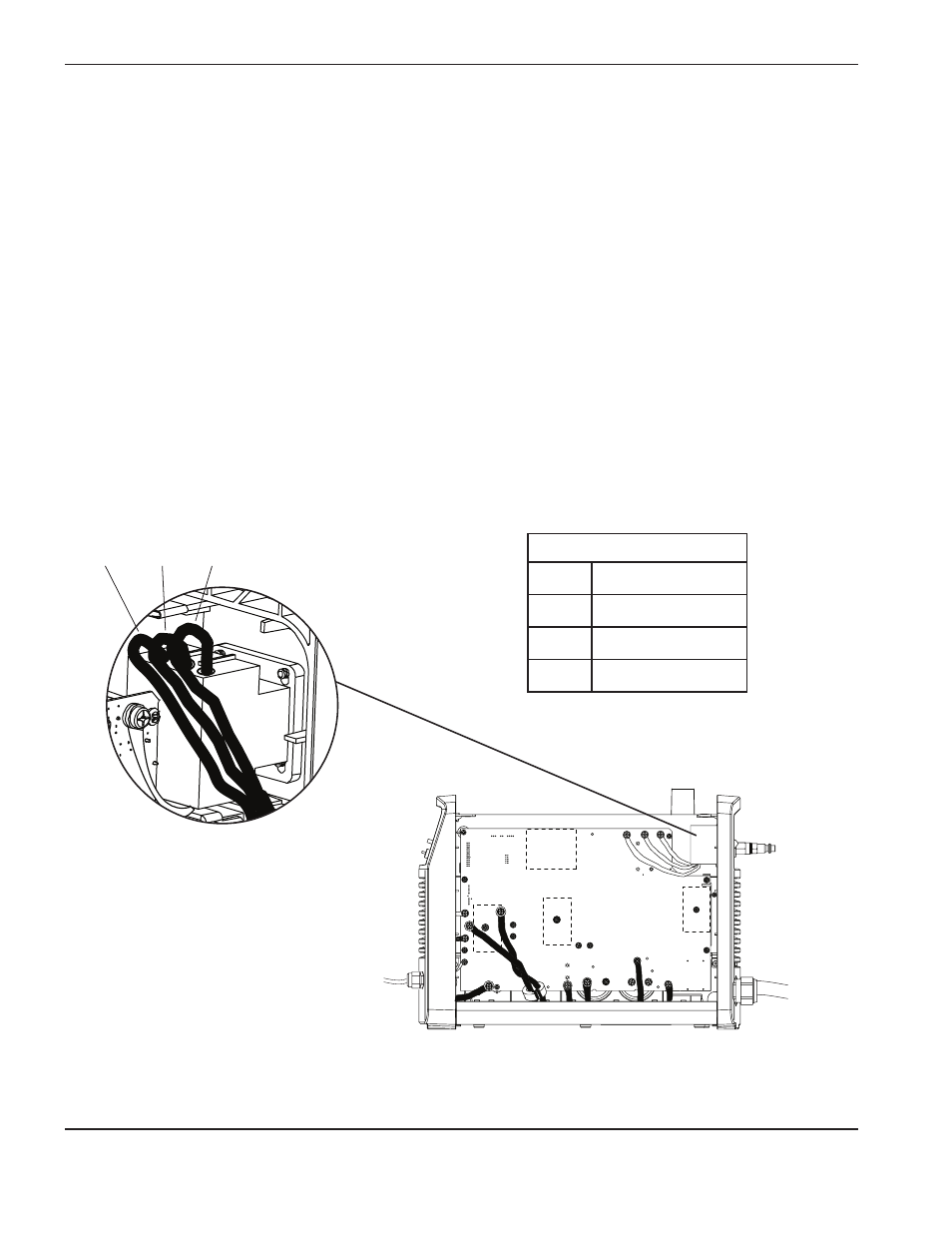

4. Entfernen Sie die 3 Schrauben, mit denen die Drähte am Netzschalter befestigt sind, und ziehen Sie die Drähte
vorsichtig aus dem Netzschalter heraus.
L1 L2 L3
Dreiphasig
L1 Braun
L2 Schwarz
L3 Grau
PE Grün/Gelb
