Anschließen des Fernstartschalters
Zu Konfigurationen des Powermax45 mit einem T45m kann auch ein 7,62 m-, 15,24 m- oder 22,86 m-Fernstartschalter
gehören. Wenn Sie den Hypertherm-Fernstartschalter verwenden möchten, schließen Sie ihn an die Steckdose an der
Rückseite der Stromquelle an.
Anmerkung: Der Fernstartschalter kann nur mit einem Maschinenbrenner verwendet werden. Er funktioniert nicht
mit einem Handbrenner.

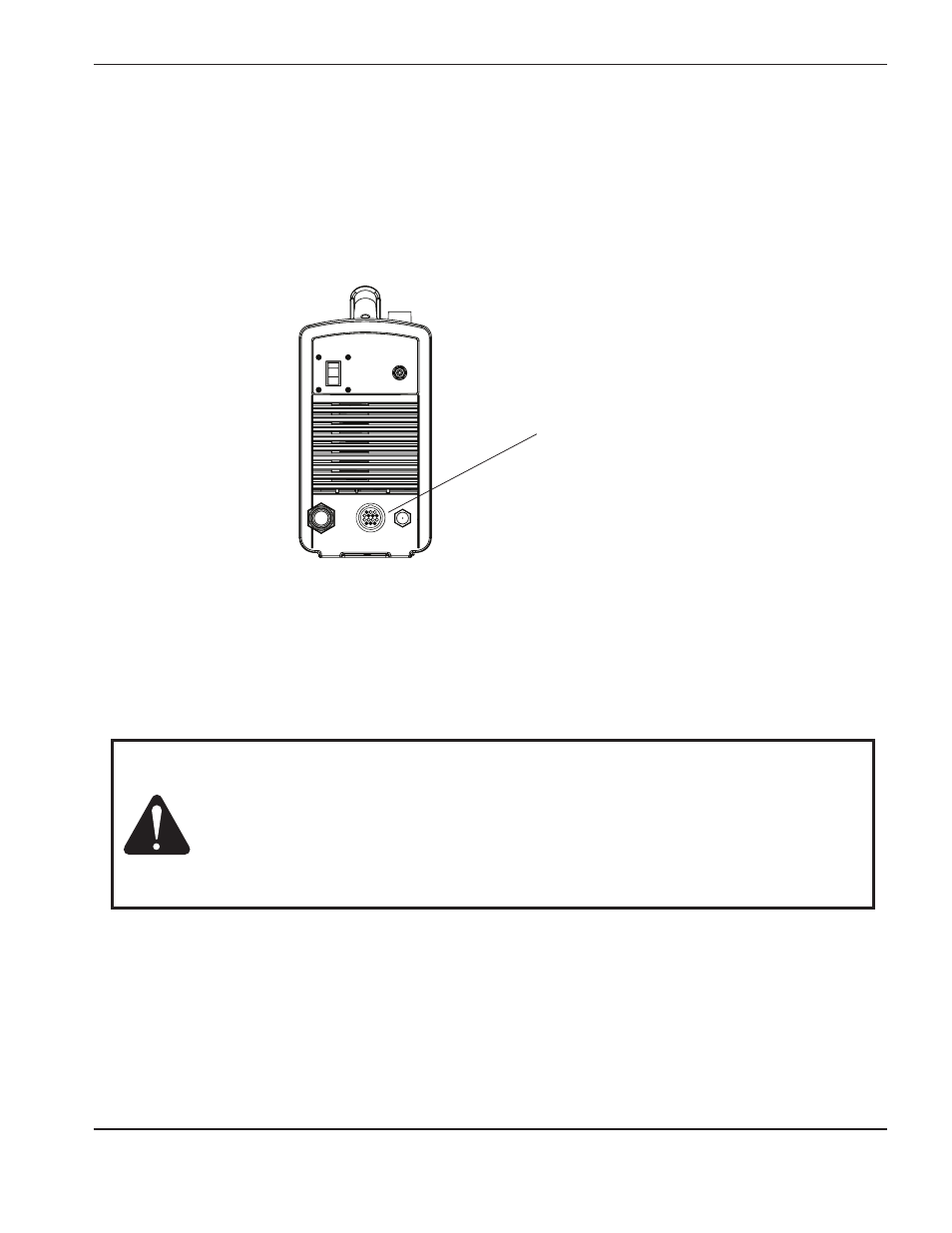

Steckdose für den Fernstartschalter
oder ein Maschinenschnittstellenkabel.
Anschließen eines Maschinenschnittstellenkabels
Der Powermax45 ist werksseitig mit einem Spannungsteiler ausgestattet, der ohne Werkzeug sicher angeschlossen
werden kann. Der integrierte Spannungsteiler sorgt für eine 50:1-Lichtbogenspannung. Eine Steckdose an
der Rückseite der Stromquelle ermöglicht den Zugriff auf die 50:1-Lichtbogenspannung sowie Signale für
Lichtbogenübertragung und Plasmastart.
VORSICHT: Der werksseitig installierte interne Spannungsteiler liefert im
Leerlaufzustand einen Höchstwert von 7 V. Dies ist ein impedanzgeschützter
Schutzkleinspannungsausgang, der unter normalen Bedingungen an der
Maschinenschnittstellensteckdose und unter Einzelstörfallbedingungen
an der Maschinenschnittstellenverdrahtung vor Stromschlag-, Energie-
und Brandgefahr schützt. Der Spannungsteiler ist nicht fehlertolerant und
Schutzkleinspannungsausgänge entsprechen nicht den Sicherheitsanforderungen
für Schutzkleinspannung zum Direktanschluss an Computer.
Hypertherm bietet mehrere verschiedene Maschinenschnittstellenkabel für den Powermax45:
• Zur Verwendung des für eine 50:1-Lichtbogen-Spannung sorgenden integrierten Spannungsteilers zusätzlich zu
Signalen für Lichtbogenübertragung und Plasmastart:
— Verwenden Sie Bausatz-Nr. 228350 (7,62 m) oder 228351 (15,24 m) für Kabel mit 6 Drähten, an deren Ende
sich Flachsteckeranschlüsse befinden (siehe Beispiel auf der nächsten Seite).
— Verwenden Sie Teile-Nummer 123896 (15,24 m) für ein Kabel, an dessen Ende sich ein D-Sub-Stecker
befindet. (Kompatibel mit den Edge Ti- und Sensor PHC-Produkten von Hypertherm.)
