Einschätzen und Verbessern der Schnittqualität
Bei der Schnittqualität sind eine Reihe von Faktoren zu beachten:
• Schnittwinkel – Der Winkelstellungsgrad der Schnittkante.
• Bartbildung – Das geschmolzene Material, das sich an der Ober- oder Unterseite des Werkstücks verfestigt.
• Geradheit der Schnittfläche – Die Oberfläche kann konkav oder konvex sein.
In den nachfolgenden Kapiteln wird erläutert, wie sich diese Faktoren auf die Qualität auswirken können.

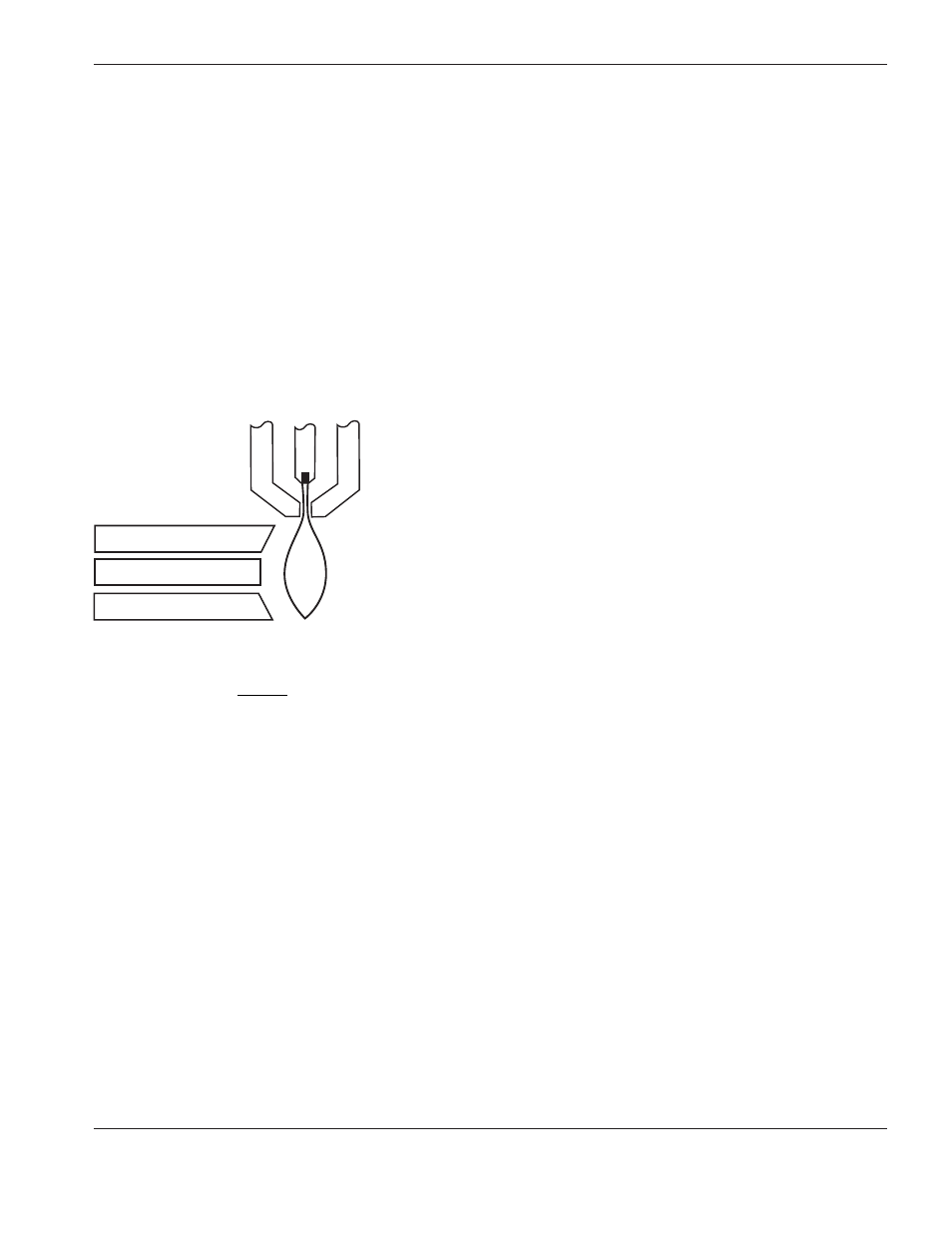

Schnitt- oder Fasenwinkel
• Ein positiver Schnittwinkel oder Fasenwinkel entsteht, wenn mehr Material von der Schnittober- als von der
Schnittunterseite entfernt wird.
• Ein negativer Schnittwinkel entsteht, wenn mehr Material von der Schnittunterseite entfernt wird.
Ursache
Der Brenner ist zu niedrig.
Der Brenner ist zu hoch.
Rechtwinkliger Schnitt
\
Lösung
Heben Sie den Brenner an bzw. erhöhen Sie
bei Verwendung einer Brennerhöhensteuerung
die Lichtbogenspannung.
Senken Sie den Brenner ab bzw. reduzieren Sie
bei Verwendung einer Brennerhöhensteuerung
die Lichtbogenspannung.
Positiver Schnittwinkel
Negativer Schnittwinkel
Problem
Anmerkung: Der rechtwinkligste Schnitt bezogen auf die Vorwärtsbewegung des Brenners befindet sich auf
der rechten Seite. Die linke Seite weist stets eine gewisse Fase auf.
Um zu ermitteln, ob ein Schnittwinkelproblem durch das Plasmasystem oder das Antriebssystem verursacht wird,
führen Sie einen Testschnitt durch und messen Sie auf jeder Seite den Winkel. Anschließend den Brenner in
seiner Halterung um 90° drehen und den Vorgang wiederholen. Wenn die Winkel in beiden Tests gleich sind,
liegt das Problem beim Antriebssystem.
Wenn ein Schnittwinkelproblem weiterhin besteht, nachdem „mechanische Ursachen“ beseitigt wurden (siehe
Sicherstellen der ordnungsgemäßen Konfiguration von Brenner und Tisch, vorhergehende Seite), überprüfen Sie
den Abstand zwischen Brenner und Werkstück, besonders, wenn die Schnittwinkel alle positiv oder alle negativ
sind. Das zu schneidende Material spielt ebenfalls eine Rolle. Bei magnetisiertem oder gehärtetem Metall ist die
Wahrscheinlichkeit größer, dass es zu Schnittwinkelproblemen kommt.
Bartbildung
Beim Luftplasmaschneiden lässt sich Bartbildung nicht vermeiden. Art und Menge der Bartbildung können jedoch
durch ordnungsgemäßes Einstellen des Geräts für die entsprechende Anwendung gering gehalten werden.
Zur Bartbildung kommt es an der Oberkante beider Plattenteile, wenn der Brenner zu niedrig bzw. die Spannung bei
Verwendung einer Brennerhöhensteuerung zu hoch ist. Stellen Sie den Brenner bzw. die Spannung in kleinen Schritten
(5 Volt oder weniger) ein, bis die Bartbildung geringer ausfällt.
Eine Bartbildung bei Niedergeschwindigkeit entsteht, wenn die Schneidgeschwindigkeit des Brenners zu gering ist
und der Lichtbogen voraneilt. Es bildet sich eine schwere, blasige Ablagerung an der Schnittunterseite, die sich leicht
entfernen lässt. Diese Art der Bartbildung lässt sich durch Erhöhen der Geschwindigkeit reduzieren.
