AUSWECHSELN DER KOMPONENTEN
Powermax
45 Wartungshandbuch 6-5

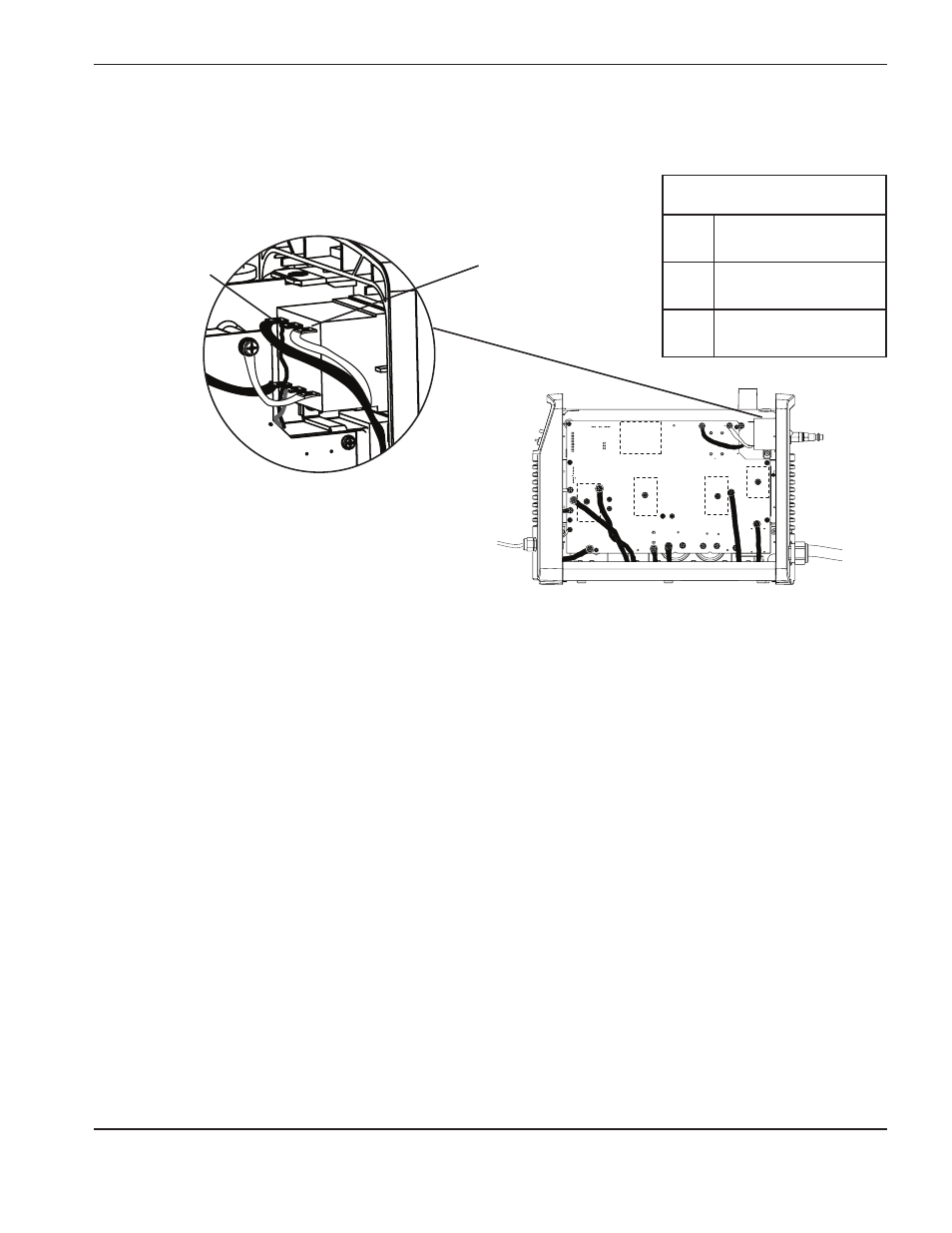

L
Schwarzer Draht (CSA)
Brauner Draht (CE)
N
Weißer Draht (CSA)
Blauer Draht (CE)
4. Entfernen Sie die Schraube, mit der der Steckverbinder für den weißen oder blauen Draht befestigt ist, vom
Netzschalter, um ihn zu trennen.
5. Entfernen Sie den schwarzen oder braunen Draht auf die gleiche Weise.
6. Entfernen Sie die Schraube, die den grünen Draht am Kühlkörper hält.
7. Schrauben Sie die Zugentlastungshaltemutter des Netzkabels an der Außenseite der Stromquelle ab, damit die
Drähte frei beweglich sind. Wenn Sie die Zugentlastung ersetzen möchten, verwenden Sie einen verstellbaren
Schraubenschlüssel, um ebenfalls die Mutter an der Innenseite der Stromquelle zu lösen.
8. Ziehen Sie die Drähte durch die Zugentlastung oder durch das Loch an der Rückseite, um das alte Netzkabel zu
entfernen.
9. Wenn Sie eine neue Zugentlastung haben, schieben Sie sie auf das neue Netzkabel und führen Sie die Drähte für
das neue Netzkabel durch das Loch in der Stirnwand. Wenn die alte Zugentlastung an ihrem Platz geblieben ist,
führen Sie die Drähte durch die Zugentlastung.
10. Schieben Sie die Haltemutter der Zugentlastung über die Drähte und schrauben Sie sie an der Innenseite der
Stirnwand an.
11. Schrauben Sie den Steckverbinder für den schwarzen oder braunen Draht mit einer Drehmoment-Einstellung
von 23,04 kg cm auf den Stift auf der linken Seite des Netzschalters oben.
12. Schrauben Sie den Steckverbinder für den weißen oder blauen Draht mit einer Drehmoment-Einstellung von
23,04 kg cm auf den Stift auf der rechten Seite des Netzschalters oben.
13. Befestigen Sie den grünen oder grün-gelben Erdungsdraht am Kühlkörper und ziehen Sie ihn mit einem
Drehmoment von 17,28 kg cm an.
14. Führen Sie die Drähte in der Drahtfassung an der Seite der Stirnwand hoch und von der Leistungsbaukarte weg.
Sobald die Drähte verlegt sind, ziehen Sie die Zugentlastungshaltemutter an.
Einphasig
L
Schwarz (CSA)
Braun (CE)
N
Weiß (CSA)
Blau (CE)
PE
Grün (CSA)
Grün/gelb (CE)
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
