FEHLERBESEITIGUNG UND SYSTEMTESTS
Powermax
45 Wartungshandbuch 5-19
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
Test 4 – Magnetventil
Wenn das Gas nicht richtig fließt, überprüfen Sie, ob das Magnetventil einwandfrei funktioniert.
1. Auf dem Magnetventil befindet sich eine LED, die rot aufleuchtet, wenn der Brenner gezündet oder der
Stromstärkeregler in den Gastestmodus gestellt wird. Sie leuchtet, bis die Nachströmung aufhört. Stellen
Sie den Stromstärkeregler auf Gastest und prüfen Sie, ob die LED aufleuchtet.
2. Setzen Sie eine Brücke von Stift 4 von J3 (J4 für 400 V CE-Stromquellen) auf der Leistungsbaukarte zur Masse.
Sie sollten das Ventil klicken hören.
3. Wenn Sie das Ventil nicht klicken hören oder die LED nicht aufleuchtet und eine Spannungsprüfung auf Stift 4 von
J3 24 VDC anzeigt, ersetzen Sie das Magnetventil.

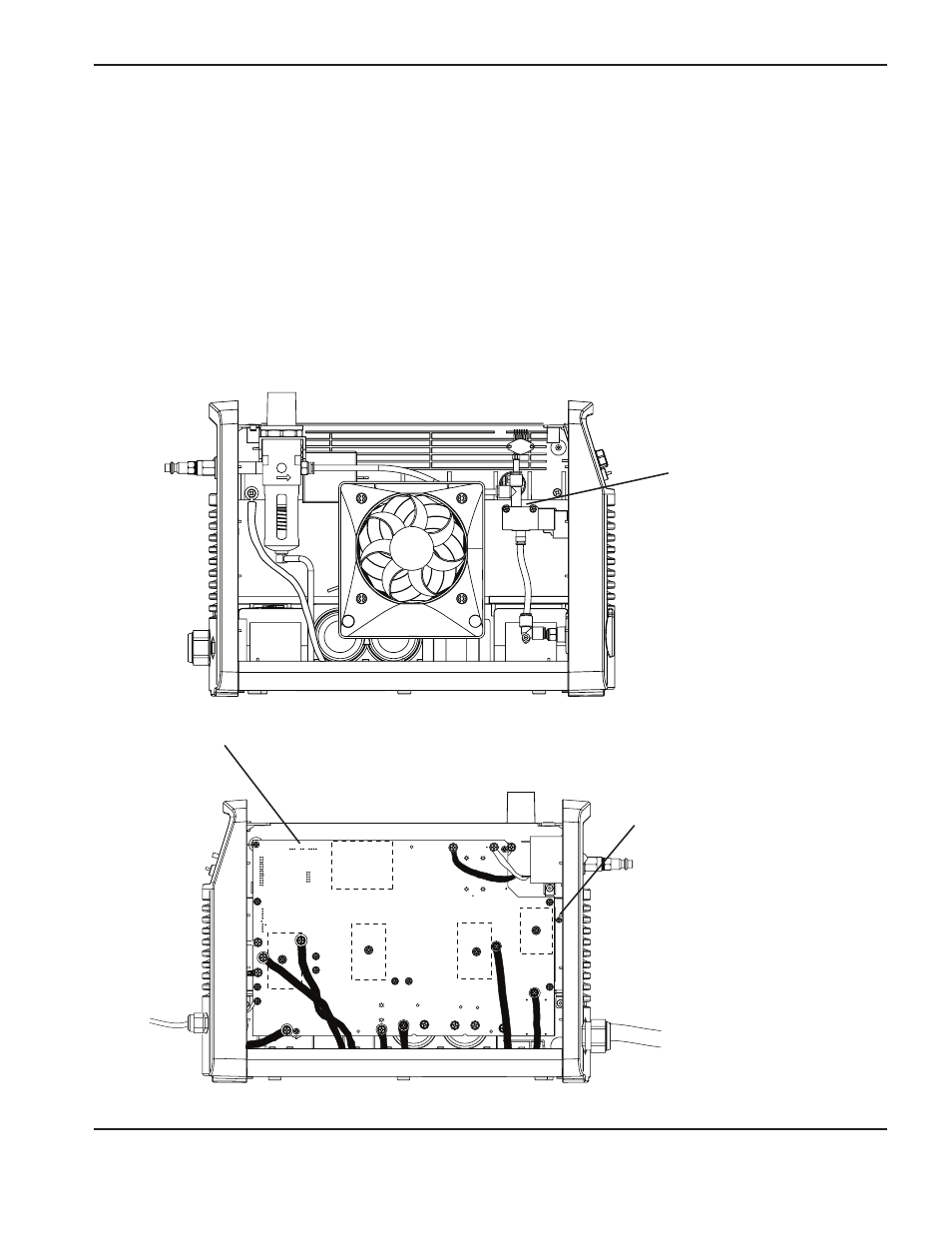

Magnetventil-LED
J3 oder J4
PE (Erdung)
