Hypertherm Powermax45 Rev.1 - Handbuch (Seite 124)

Teile
7-6 Powermax
45 Wartungshandbuch

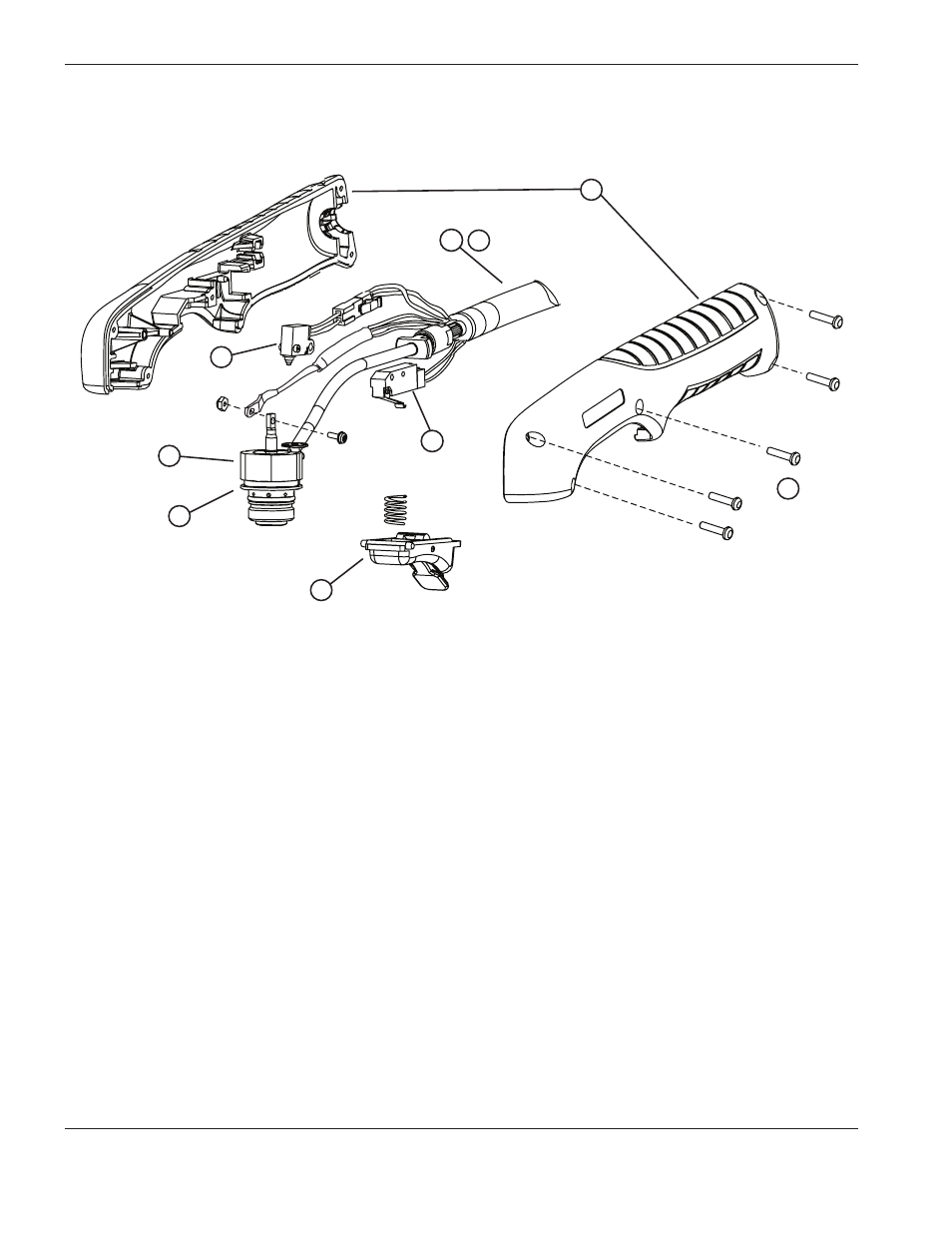

ersatzteile für T45v-Handbrenner
Die Handbrenner- und Schlauchpaket-Baugruppe kann im Ganzen ausgewechselt werden oder es können Teile ersetzt
werden. Teile-Nummern, die mit 088 beginnen, sind komplette Brenner- und Schlauchpaket-Baugruppen.
Teil Teile-Nummer Beschreibung Menge
088008* T45v-Handbrenner-Baugruppe mit 6,1 m Schlauch 1
088009* T45v-Handbrenner-Baugruppe mit 15,24 m Schlauch 1
1 228313 Bausatz: Griff 1
2 075714 Schrauben, #4 x 1/2 SLTD Torx Flachkopf, S/B 5
3 002294 Sicherheits-Wippentaster- und Federersatz 1
4 228346 Bausatz: Brennerkopfersatz 1
5 058503 O-Ring: Viton 0,626 x 0,070 1
6 228109 Bausatz: Ersatz-Kappensensorschalter 1
7 228315 Bausatz: Ersatz-Brennerschlauchpaket, 6,1 m 1
8 228316 Bausatz: Ersatz-Brennerschlauchpaket, 15,24 m 1
9 128642 Bausatz: Ersatz-Startschalter 1
* Die Brennerbaugruppe umfasst einen Satz Verschleißteile, die auf der nächsten Seite aufgeführt sind.
1
2
3
4
5
6
8 7
9
