FEHLERBESEITIGUNG UND SYSTEMTESTS
Powermax
45 Wartungshandbuch 5-15
Systemtests

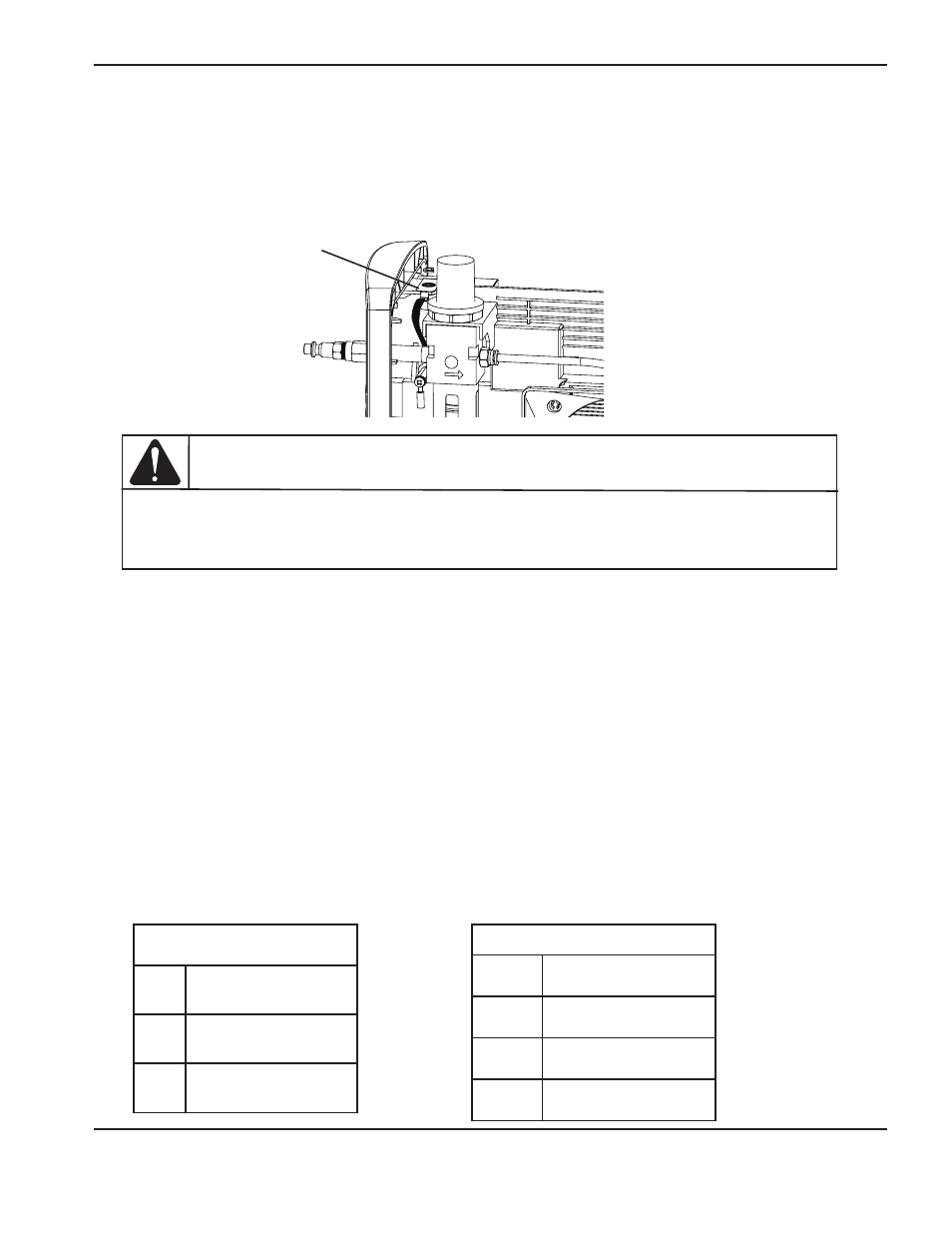

In der Nähe der hinteren Endkappe befindet sich eine Masseklemme, die für alle Tests, bei denen das Multimeter mit
Masse verbunden sein muss, benutzt werden kann. Eine Masse befindet sich ebenfalls am Kühlkörper, mit Zugang in
der Nähe der Leistungbaukarte und unter dem Netzschalter.
Massedrahtklemme
Test 1 – Spannungseingang
Prüfen Sie die Eingangsspannung und die Netzspannung an der Oberseite des Netzschalters (S1).
1. Trennen Sie die Stromversorgung und stellen Sie den EIN/AUS-Schalter (ON/OFF) auf AUS (OFF).
2. Sobald Sie die Messleitungen angeschlossen haben, schließen Sie die Stromversorgung wieder an. Lassen Sie
den EIN/AUS-Schalter (ON/OFF) auf AUS (OFF). Die Spannung muss mit der Netzspannung der Eingangsleitung
übereinstimmen.
3. Wenn die Wechselspannung nicht stimmt, prüfen Sie, ob das Gerät mit Strom versorgt wird. Wenn Strom zugeführt
wird, prüfen Sie das Netzkabel auf Beschädigung.
4. Stellen Sie den EIN/AUS-Schalter (ON/OFF) mit angeschlossener Stromversorgung auf EIN (ON) und messen Sie
die Wechselspannung zwischen J1 und J2 (auf der Leistungsbaukarte mit „AC“ gekennzeichnet). Dieser Wert sollte
mit der eingehenden Netzspannung übereinstimmen. Wenn nicht, prüfen Sie den EIN/AUS-Schalter (ON/OFF).
5. Wenn die Stromversorgungs-EIN-LED (ON) nach wie vor leuchtet, führen Sie Test 2 durch, um festzustellen,
ob die Leistungsbaukarte oder die Steuerbaukarte defekt ist.
Anmerkung: Alle Werte können ± 15 % sein.
Einphasig
L
Schwarz (CSA)
Braun (CE)
N
Weiß (CSA)
Blau (CE)
PE
Grün (CSA)
Grün/gelb (CE)
Dreiphasig
L1 Braun
L2 Schwarz
L3 Grau
PE Grün/Gelb
WARNUNG
Nach dem Trennen der Netzleistung befinden sich mindestens 30 Sekunden lang weiterhin
Spannungen von bis zu 50 VDC im DC-Bus. Lassen Sie die Busspannungen zuerst ableiten,
bevor Sie irgendwelche Tests durchführen.
