AUSWECHSELN DER KOMPONENTEN
Powermax
45 Wartungshandbuch 6-11
9. Schließen Sie den Gasversorgungsschlauch am neuen Filter an. Wenn Sie den Schlauch ersetzen, schneiden
Sie den neuen Schlauch auf die gleiche Länge des alten Schlauches zu.
10. Schließen Sie die Gasarmatur und dann die Gasversorgung wieder an, um sie auf undichte Stellen zu prüfen.
11. Beschädigen Sie keines der Kabel und schieben Sie die Abdeckung wieder vorsichtig zurück auf die Stromquelle.
Positionieren Sie den Griff über den Löchern auf der Oberseite der Abdeckung und sichern Sie sie mit den
2 Schrauben.
13. Schließen Sie die Stromversorgung wieder an.
Steuerbaukarte ersetzen
1. Stromquelle ausschalten (OFF), Netzkabel und Gasversorgung trennen.
2. Entfernen Sie die 2 Schrauben vom Griff an der Oberseite der Stromquelle. Entfernen Sie den Griff und heben
Sie die Abdeckung von der Stromquelle. Entfernen Sie die Mylar-Absperrung, die die Leistungsbaukarte schützt.
3. Entfernen Sie den Stromstärke-Einstellknopf, indem Sie ihn an der Stirnwand gerade herausziehen.
4. Entfernen Sie die vordere Stirnwand oder kippen Sie sie vorsichtig von der Bodenplatte weg.
5. Trennen Sie das Flachbandkabel von der Leistungsbaukarte bei J7 (200–240 V CSA und 230 V CE) oder
J8 (400 V CE).
Vorsicht: Statische Elektrizität kann Baukarten beschädigen.
• Beim Umgang mit Baukarten sind angemessene Vorsichtsmaßnahmen zu
treffen.
– Bewahren Sie Baukarten in antistatischen Behältern auf.
– Tragen Sie beim Umgang mit Baukarten geerdete Gelenkbänder.

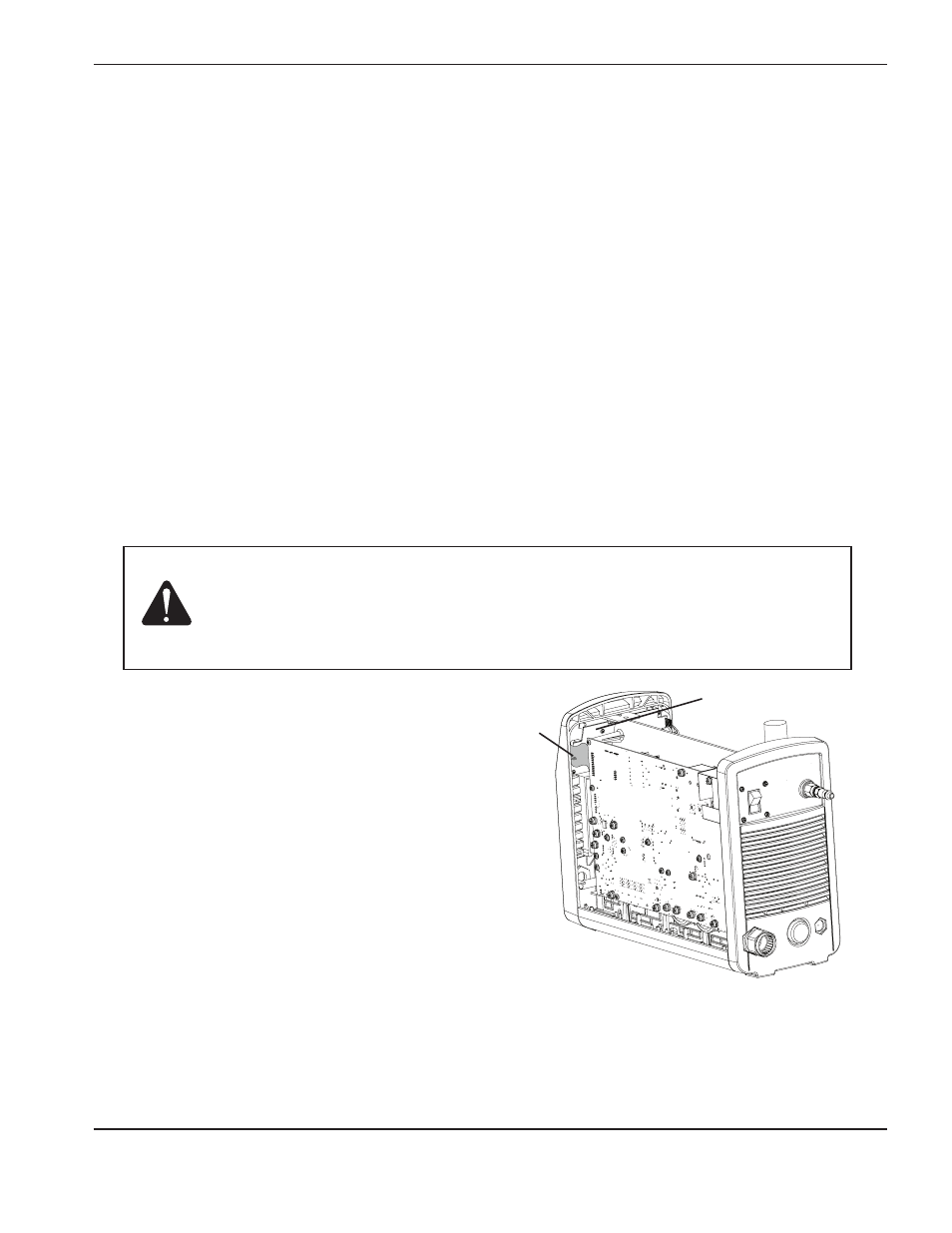

Steuerbaukarte
Flachbandkabel
6. Testen Sie die neue Steuerbaukarte, bevor Sie
sie installieren, indem Sie das Flachbandkabel
an die Leistungsbaukarte anschließen.
Schließen Sie die Stromversorgung wieder an,
schalten Sie ein und prüfen Sie, ob die Start-
LED auf der Steuerbaukarte als einzige LED
leuchtet. Die Störfall-LEDs an der Vorderseite
sollten ebenfalls erloschen sein.
7. Trennen Sie die Stromversorgung und das
Flachbandkabel nochmals ab und legen Sie
die neue Steuerbaukarte beiseite.
8. Entfernen Sie die 3 Halteschrauben von der
alten Steuerbaukarte und ziehen Sie sie aus
der Stromquelle heraus.
9. Befestigen Sie die neue Steuerbaukarte mit den 3 Halteschrauben in ihrem Sitz und schließen Sie dann das
Flachbandkabel an.
10. Drücken Sie den Stromstärke-Einstellknopf auf den Stift. Der Stift hat eine flache Seite. Stellen Sie sicher, dass die
flache Seite der Öffnung im Einstellknopf auf die flache Seite des Stiftes ausgerichtet ist.
