AUSWECHSELN DER KOMPONENTEN
Powermax
45 Wartungshandbuch 6-15
26. Beschädigen Sie keines der Kabel, bringen Sie die Mylar-Absperrung wieder an und schieben Sie die Abdeckung
wieder vorsichtig zurück auf die Stromquelle. Positionieren Sie das Griffstück über den Löchern auf der Oberseite
der Abdeckung und sichern Sie sie mit den 2 Schrauben.
27. Wiederanschließen der Strom- und Gasversorgung.
Leistungsbaukarte (400 V CE) ersetzen
Bevor Sie mit diesem Verfahren beginnen, sollten Sie sicherstellen, dass Sie die richtige Leistungsbaukarte für Ihr Gerät
haben. Die 400 V CE Leistungsbaukarte hat die Teile-Nummer 228260. Diese Leistungsbaukarte hat einen schmalen
Schlitz direkt unterhalb des Schraubenloches der Kühlkörper-Baugruppe und eine einzelne Eingangsbrückendiode.
1. Stromquelle ausschalten (OFF), Netzkabel und die Gasversorgung trennen.
2. Entfernen Sie die 2 Schrauben vom Griff an der Oberseite der Stromquelle. Entfernen Sie den Griff und heben
Sie die Abdeckung von der Stromquelle. Entfernen Sie die Mylar-Absperrung, die die Leistungsbaukarte schützt.

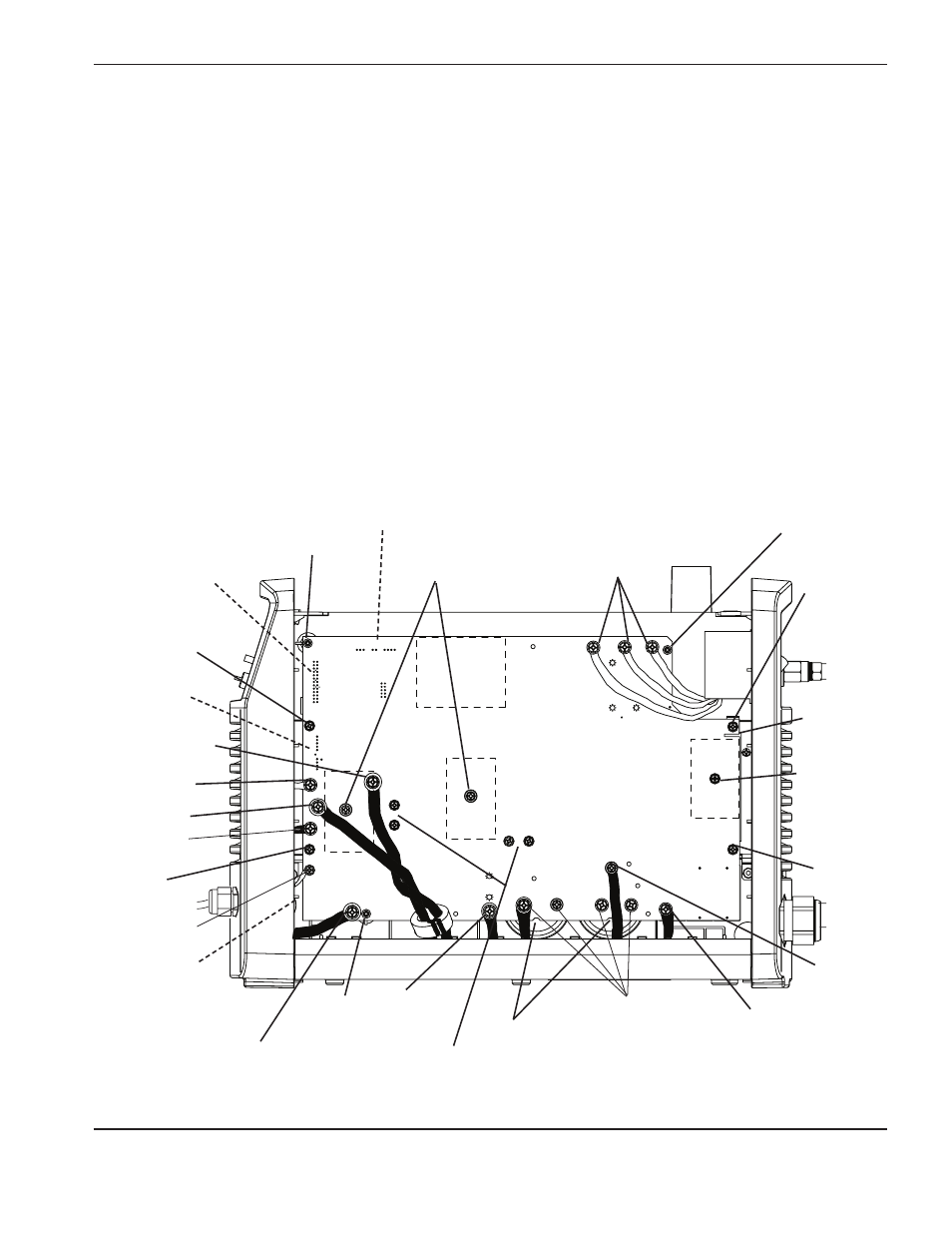

3. Lösen Sie das Flachbandkabel von J8 an der Kühlkörperseite der Leistungsbaukarte. (Entnehmen Sie die Position
des Flachbandkabels und der in den nächsten Schritten aufgeführten Komponenten den Abbildungen auf dieser
Seite.)
4. Entfernen Sie die Steckverbinder von J10, J12 und J22 an der Kühlkörperseite der Leistungsbaukarte.
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC
Flachbandkabel (J8)
J 10 und J12
J13
J14
J15
Schraube der
Kühlkörper-
Baugruppe
Schraube der
Kühlkörper-
Baugruppe
J16
J18
J19
J20
Werkstückkabelstecker
(J21)
Halteschraube Kondensatorschrauben (4)
Widerstandsschrauben (4)
J17
J4, J5 und J6
Halteschraube
Halteschraube
IGBT-Befestigungsschrauben
(2)
EIN/AUS-Schalter-
Drähte
Schraube der
Kühlkörper-
Baugruppe
Schraube der
Kühlkörper-
Baugruppe
J22
Neue Baukarte
hat hier einen
Schlitz.
J2 J1
Schraube der
Eingangsbrückendiode
Druckentlastungsöffnungen
NEUE 400 V Leistungsbaukarte (Teile-Nr. 141008)
