BRENNERKONFIGURATION
3-6 Powermax
45 Wartungshandbuch
Konfiguration des Maschinenbrenners
Führen Sie vor dem Arbeiten mit dem T45m die folgenden Schritte durch:
• Montieren Sie den Brenner am Schneidtisch oder einem anderem Gerät.
• Wählen Sie die Verschleißteile aus und bringen Sie sie an.
• Richten Sie den Brenner aus.
• Schließen Sie den Brennerschlauch an der Stromquelle an.
• Konfigurieren Sie die Stromquelle für den Fernstart mit dem Fernstartschalter oder über ein
Maschinenschnittstellenkabel.
Montage des Brenners
Je nach Art des Schneidtisches müssen Sie den Brenner gegebenenfalls zerlegen, um ihn durch die Schiene zu führen
und zu montieren. Wenn die Schiene des Schneidtischs breit genug ist, dass der Brenner hindurchpasst, ohne dass der
Brennerkörper vom Schlauch abgenommen werden muss, können Sie ihn ohne Zerlegen durch die Schiene führen und
brauchen ihn anschließend lediglich gemäß den Anweisungen des Herstellers an der Höhenverstellung zu befestigen.
Anmerkung: Der T45m kann an vielen verschiedenen X-Y-Tischen, Schneidbrennern auf Führungswagen,
Rohrplanmaschinen und anderen Geräten montiert werden. Bringen Sie den Brenner gemäß den
Anweisungen des Herstellers an. Falls Sie ihn zerlegen müssen, befolgen Sie die nachstehenden
Anweisungen.
Gehen Sie folgendermaßen vor, um den Brenner zu zerlegen:
1. Trennen Sie den Brennerschlauch von der Stromquelle und entfernen Sie die Verschleißteile vom Brenner.
2. Nehmen Sie die Zahnstange vom Metall-Brennerschaft ab, indem Sie die beiden schwarzen Befestigungsschrauben
entfernen. Entfernen Sie die sechs Schrauben (drei an jedem Ende), mit denen der Metall-Brennerschaft am
Messing-Zugentlastungsring und dem Brennerkörper befestigt ist. Ziehen Sie den Metall-Brennerschaft vom
Brenner.

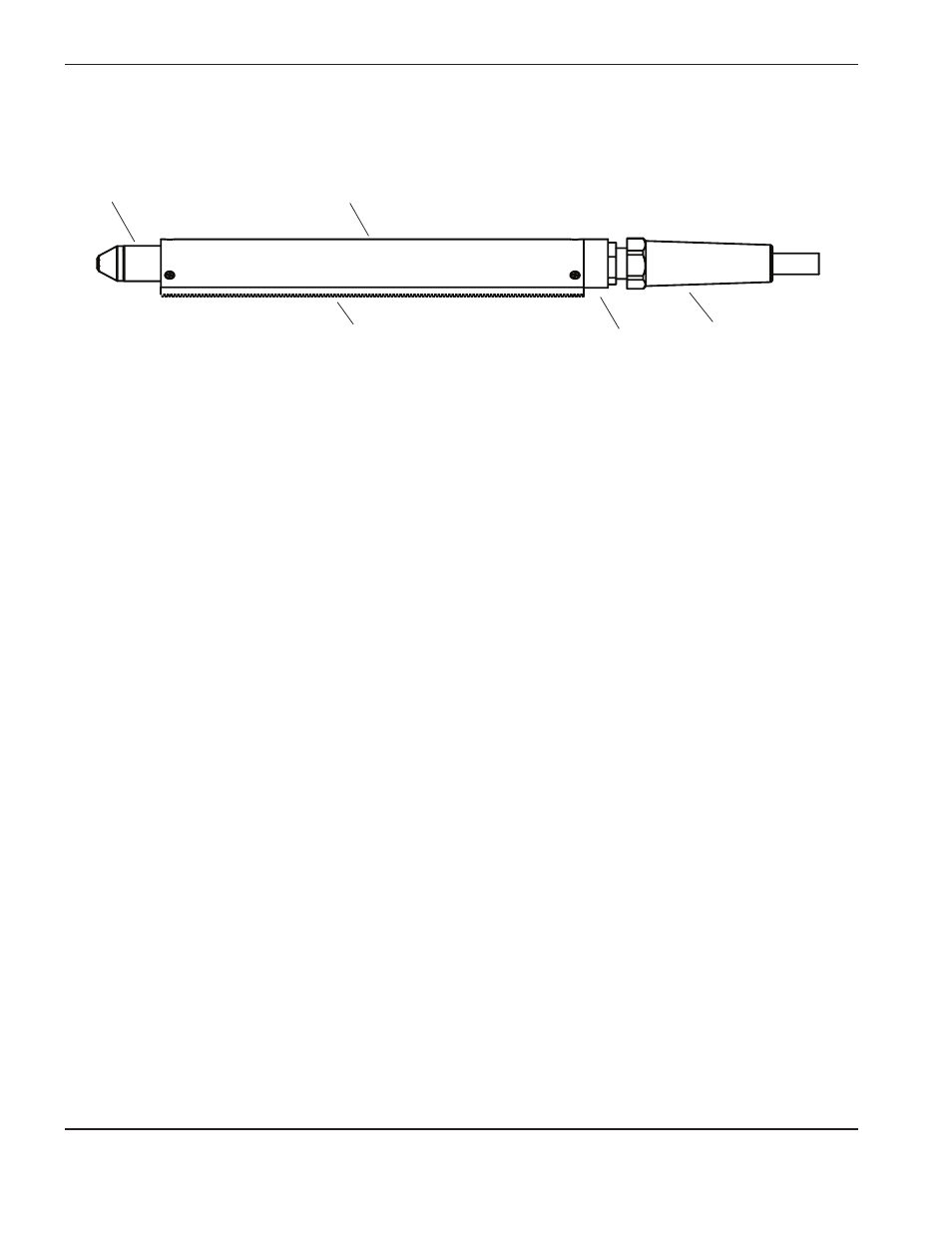

Verschleißteile
Zahnstange Zugentlastung
Brennerschaft
Messing-
Zugentlastung
