Seite 10
GSM-4/GSM-5
SATEL
8
T-1, R-1
– Ausgang für die Telefonleitung (Anschluss einer Alarmzentrale, eines
Telefonapparates oder eines anderen mit dem Telefonwählgerät ausgestatten
Gerätes).
Bei der Herstellung der Telefonverbindung wechselt das Modul die Polarität der
Gleichspannung am Ausgang der Telefonleitung (Klemmen T-1 und R-1). Dies erlaubt
individuelle Tariffeststellung von Telefonanrufen.
TIP, RING – Eingang für Telefonleitung (Festnetz – analog).

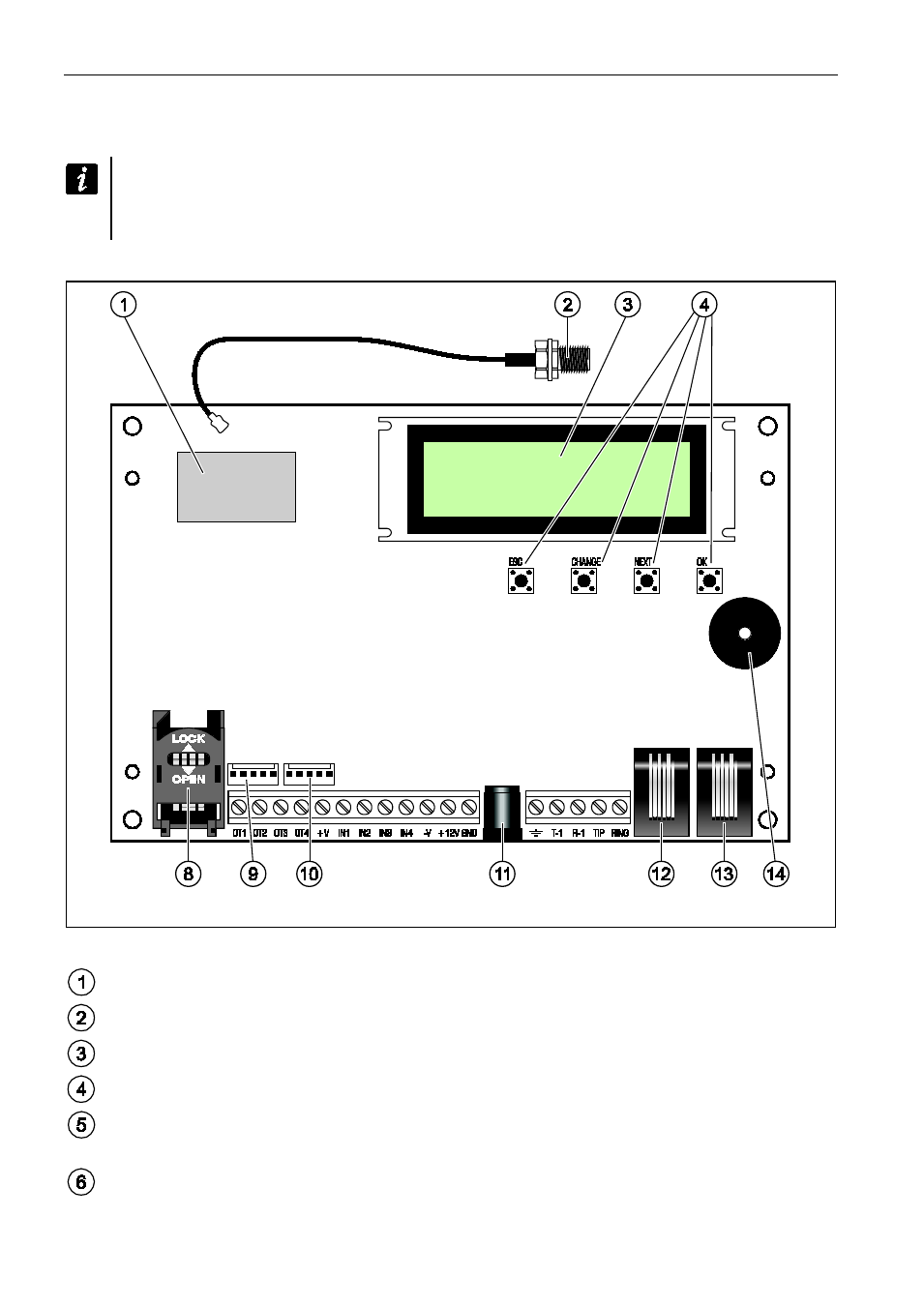

Abb. 6. Ansicht der Elektronikplatine des Moduls GSM-4.
Erläuterung zur Abbildungen 6 und 7:
industrielles GSM-Telefon.
Anschluss der externen Antenne.
LCD-Anzeige.
Programmiertaster.
LED-Diode STAT signalisiert den Zustand des Moduls (siehe: Kapitel „Leuchten der
LED-Diode SIG zeigt den Pegel des vom GSM-Telefon empfangenen Antennensignals
(siehe: Kapitel „Leuchten der LEDs [nur GSM-5]” S. 11).
