LED-Dioden SIM1 und SIM2 zeigen, mit welcher SIM-Karte das Modul kompatibel ist.
Steckplatz der SIM-Karte (1 Steckplatz im Modul GSM-4, zwei Steckplätze im Modul
GSM-5). Bevor Sie die SIM-Karte in den Steckplatz einstecken, programmieren Sie
zuerst im Modul den PIN-Code der Karte (wenn die Karte die Eingabe des PIN-Codes
verlangt). Die im Modul installierte SIM-Karte muss die aktive GPRS-Funktion haben,
wenn das Modul die Anwendung der GPRS-Technologie benötigt.
Anschluss des AWAG-Moduls SM-2.
RS-232-Schnittstelle.
Anschluss eines externen Netzgerätes .
Buchse des Ausgangs der Telefonleitung (Anschluss der Alarmzentrale, eines
Telefonapparates oder eines anderen mit dem Telefonwählgerät ausgestattenen
Gerätes).
Buchse des Eingangs der Telefonleitung (Festnetz – analog).
piezoelektrischer Wandler für akustische Signalisierung.

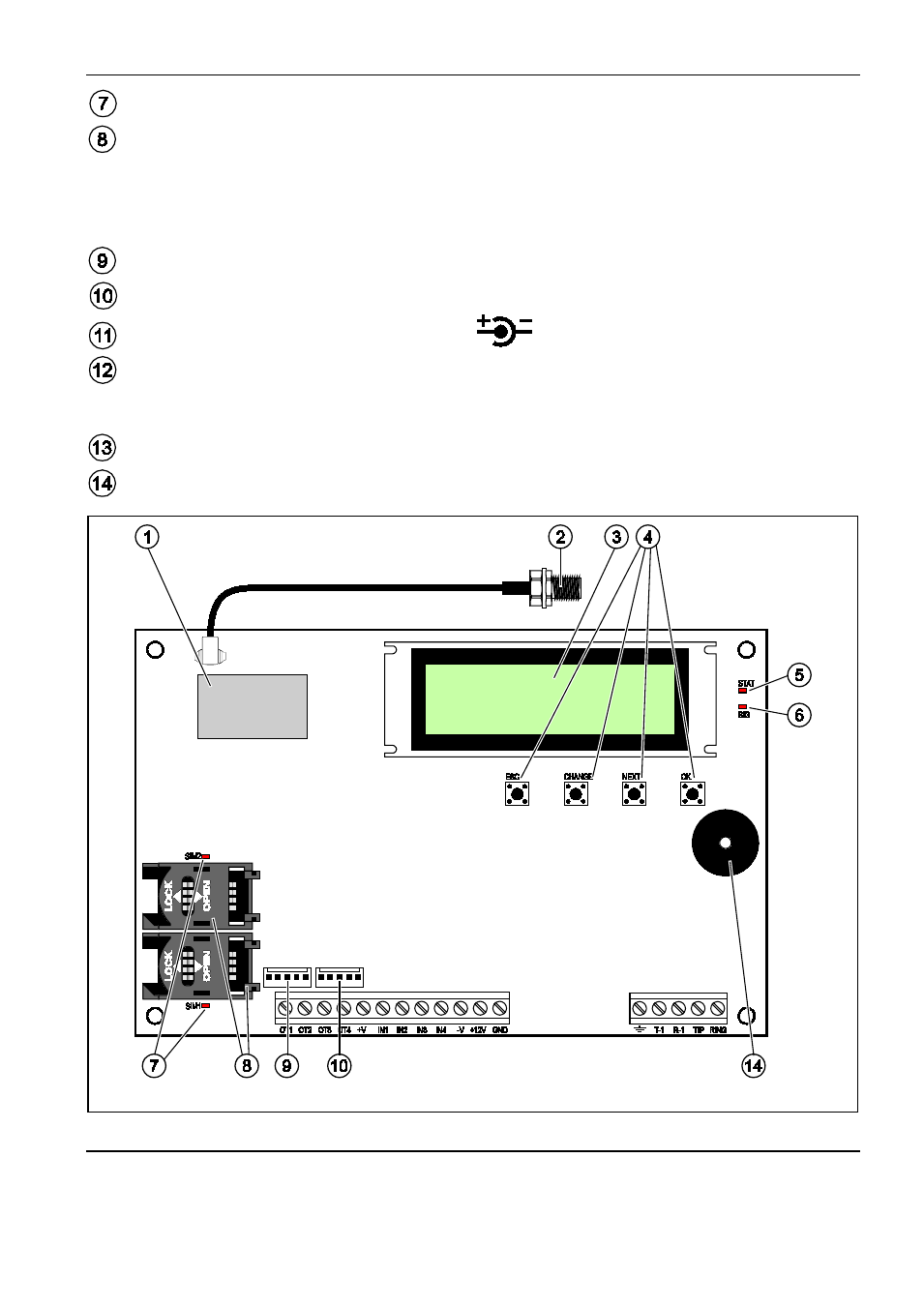

Abb. 7. Elektronikplatine des Moduls GSM-5.
4.2 LCD-Anzeige
Das integrierte Display erlaubt das Auslesen von Informationen zum aktuellen Zustand des
Moduls.
