GSM-4/GSM-5 SATEL 10

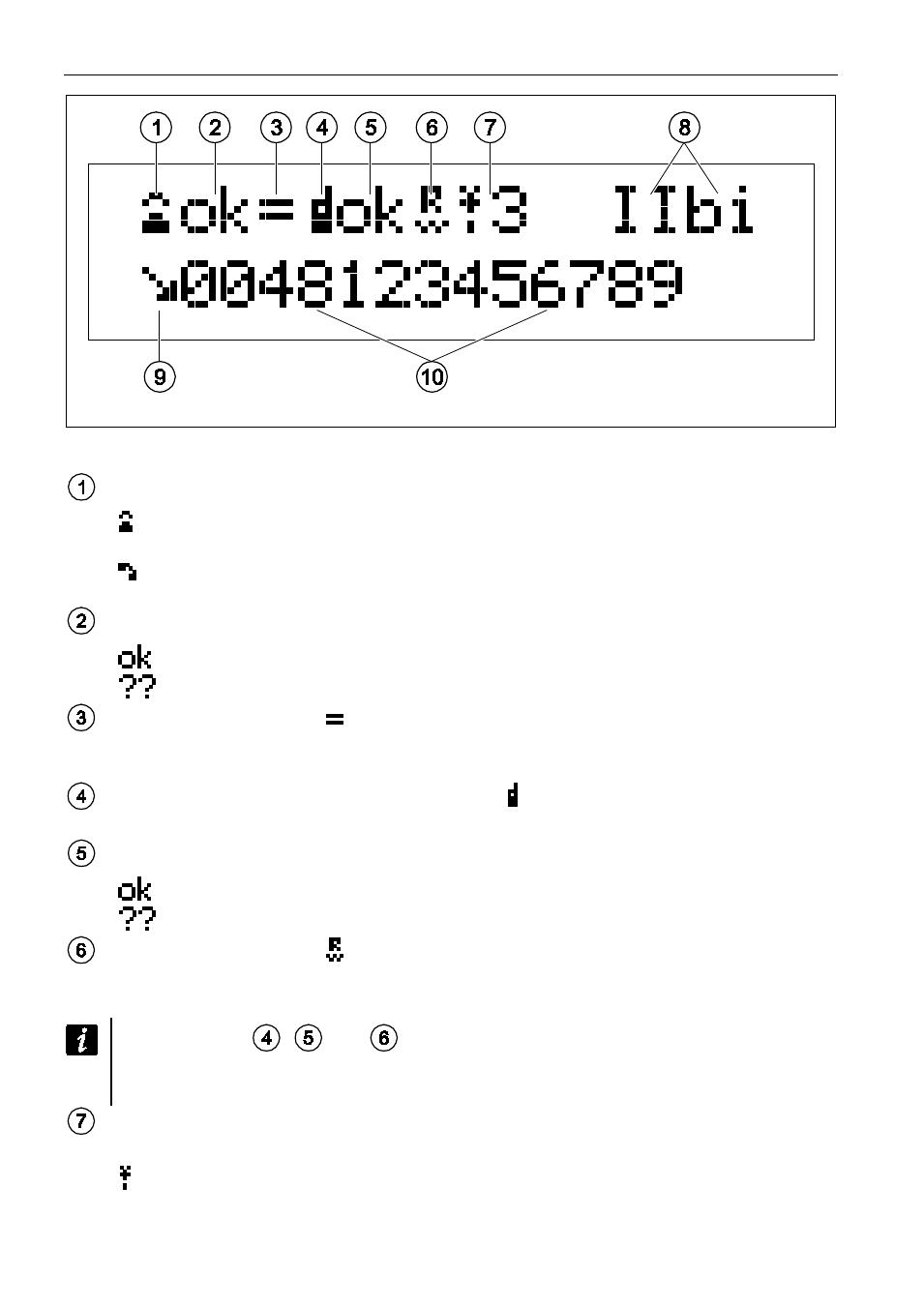

Abb. 8. Auf dem Display des GSM-Moduls präsentierte Informationen.
Erläuterung zur Abbildung 8:
hier können folgende Symbole angezeigt werden:
analoge Telefonleitung OK; das Blinken signalisiert eine Störung der analogen
Telefonleitung;
Abgenommener Hörer des Telefons, der an den Ausgang der Telefonleitung
angeschlossenen ist.
hier können folgende Informationen angezeigt werden:
analoge Telefonleitung OK;
Störung der analogen Telefonleitung.
es kann hier das Symbol angezeigt werden. Es informiert, dass das Modul über ein
externes Gerät (z.B. Faxgerät oder Modem) gesteuert ist. Das Blinken des Symbols
bedeutet, dass die Daten an die Leitstelle STAM-2 empfangen oder gesendet werden.
es kann hier das Symbol des GSM-Telefons angezeigt werden. Das Blinken des
Symbols signalisiert eine Störung des GSM-Telefons.
hier können folgende Informationen angezeigt werden:
GSM-Telefon OK;
Störung des GSM-Telefons.
es kann hier das Symbol angezeigt werden. Es informiert, dass das Modul mit dem
Computer über die RS-232-Schnittstelle verbunden ist. Das Blinken des Symbols
signalisiert den Empfang oder Senden von Daten.
In den Feldern , und kann der Typ des Übertragungskanal (GPRS, CSD
oder SMS) angezeigt werden, über den das Modul in diesem Moment die
Ereigniscodes an die Leitstelle übersendet.
es sind hier Informationen zum Pegel des über die Modulantenne empfangenen
Signals. Es können folgende Symbole angezeigt werden:
Signalpegel beim Modul GSM-4 oder bei der Verwendung der SIM1-Karte über
das Modul GSM-5;
