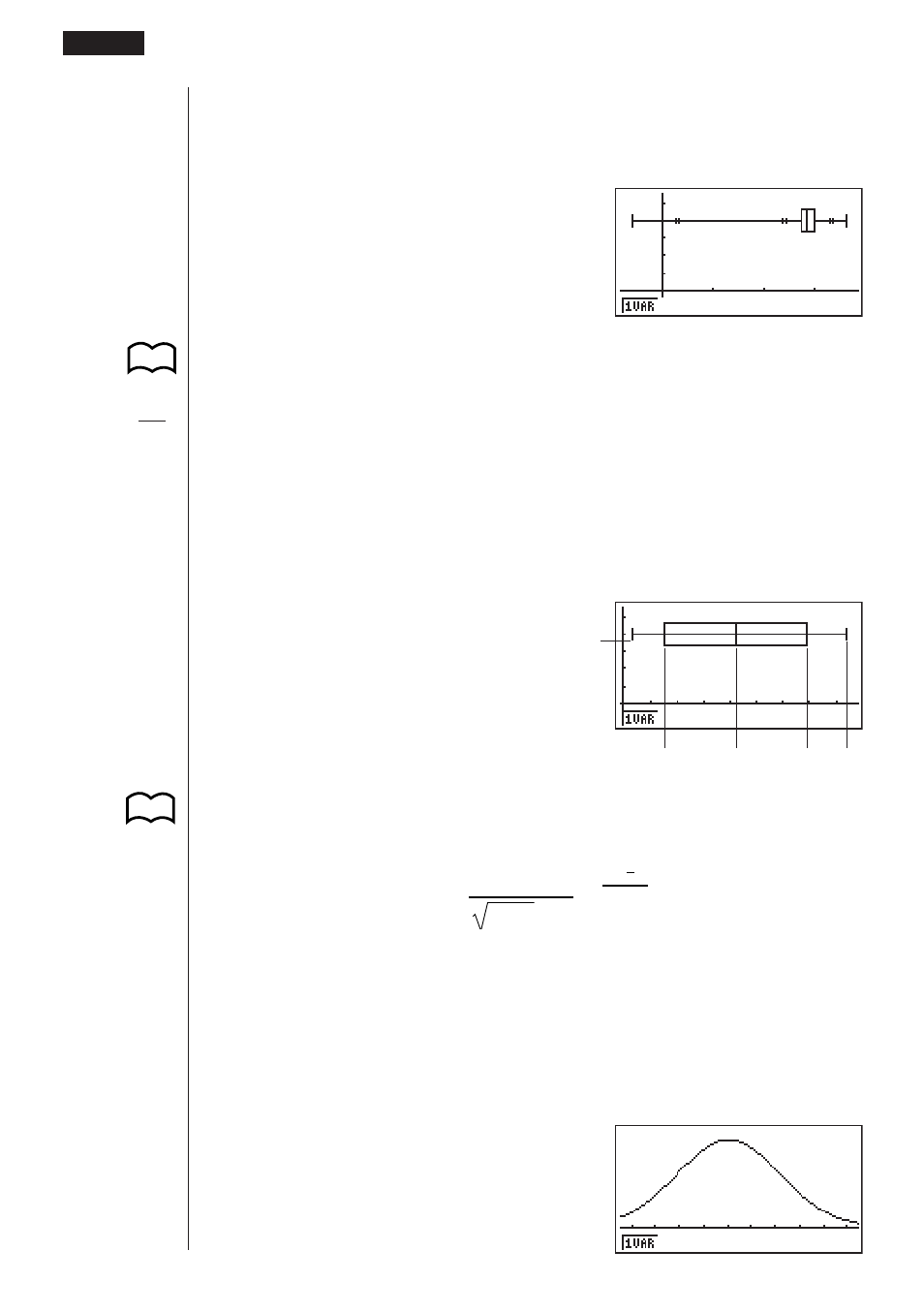

Casio CFX-9850GB PLUS - Handbuch (Seite 286)

258
Um die Daten zu plotten, die außerhalb der Box liegen, zuerst “MedBox” als
Grafik-Typ spezifizieren. Danach den Outliers-Posten einschalten (“On”), auf der
gleichen Anzeige, die Sie zum Spezifizieren des Grafik-Typs verwenden, und die
Grafik zeichnen.
k k k k k Mean-Box-Grafik
Dieser Typ von Grafik zeigt die Verteilung rund um den Mittelwert, wenn eine
große Anzahl von Datenposten vorhanden ist. Eine Linie wird an dem Punkt, an
dem der Mittelwert positioniert ist, gezeichnet, und danach wird eine Box
gezeichnet, sodass sie unter dem Mittelwert bis hinauf zur Population-
Standardabweichung (
o – x
σ
n ) und über dem Mittelwert bis hinauf zur Population-
Standardabweichung ( o + x
σ
n ) reicht. Linien gehen von beiden Enden der Box
aus und reichen bis zu dem Minimum (minX) und Maximum (maxX) der Daten.
Aus der Liste der statistischen Daten die 1 (GRPH) Taste drücken, um das
Grafik-Menü anzuzeigen, die 6 (SET) Taste drücken und danach den Grafik-Typ
der Grafik, die Sie verwenden möchten (GPH1, GPH2, GPH3), auf Mean-Box-
Grafik ändern.
k k k k k Normalverteilungskurve
S.254 Die Normalverteilungskurve wird grafisch dargestellt, indem die folgende
(Graph Type) Normalverteilungsfunktion verwendet wird.
(N·Dis)
y =
1
(2
π) xσ
n
e
–
2x σ
n
2
(x–x) 2
Die Verteilung der Eigenschaften von Posten, die nach einem festen Standard
hergestellt werden (wie z.B. Komponentenlänge) fällt innerhalb die
Normalverteilung. Je mehr Datenposten vorhanden sind, um so näher ist die
Verteilung zur Normalverteilung.
Aus der Liste der statistischen Daten die 1 (GRPH) Taste drücken, um das
Grafik-Menü anzuzeigen, die 6(SET) Taste drücken und danach den Grafik-Typ
der Grafik, die Sie verwenden möchten (GPH1, GPH2, GPH3), auf die
Normalverteilung ändern.
18 - 3
Berechnung und grafische Darstellung von statistischen Daten mit einer Variablen
S.254
(Graph Type)
(Box)
o – x
σ
n
o o + x
σ
n
minX
maxX
