100 HEIDENHAIN Benutzer-Handbuch ATS-Software

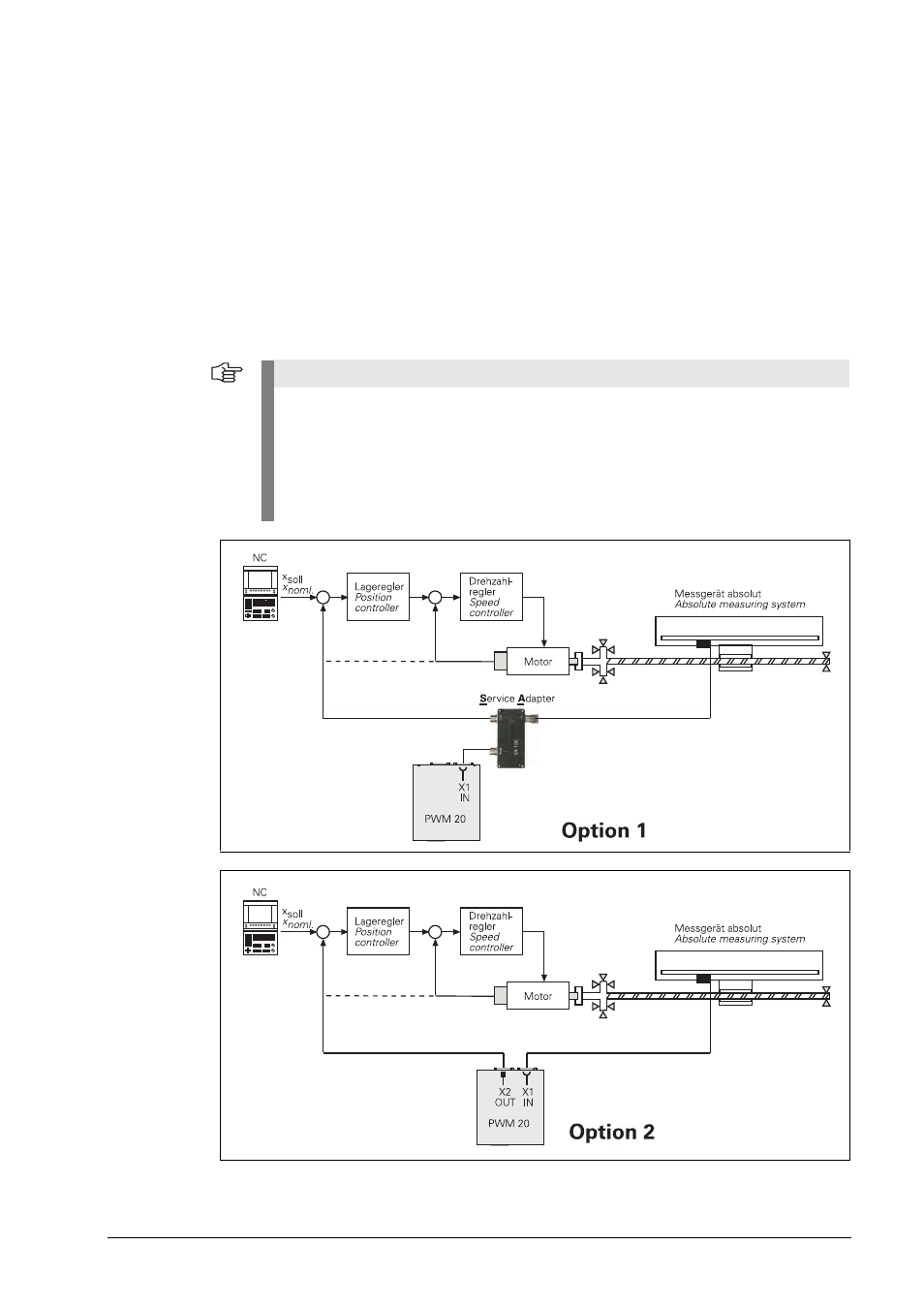

Closed Loop
Option 1:
Der Regelkreis der Maschinenachse bleibt geschlossen, zwischen Messgerät und Folge-
elektronik wird ein T-Koppler/Signalsplitter (Service-Adapter SA 1x0) eingeschaltet.
Über den galvanisch getrennten Diagnoseausgang wird das PWM 20 oder die IK 215
angeschlossen. Die ATS-Software kann jetzt den Datenstrom zwischen Folgeelektronik und
Messgerät mithören.
Option 2:
Der Regelkreis der Maschinenachse bleibt wie bei Option 1 geschlossen. Das PWM 20 wird
über den Eingang IN und Ausgang OUT in den Regelkreis eingeschaltet. Der Datenstrom
zwischen Folgeelektronik und Messgerät kann mitgehört werden.
Die Verbindung ist nicht galvanisch getrennt!
Beachten Sie das Kapitel Durchschleifbetrieb!
Hinweis
Die ATS-Software kann nicht aktiv Daten abfragen, nur inaktiv die Datenkommunikation
zwischen Folgeelektronik und Messgerät anzeigen (mithören)! Die Closed Loop-
Funktionalität ist nur bei Schnittstellen möglich, an denen kontinuierlich Diagnosedaten
durch die Folgeelektronik abgefragt werden. Die Diagnosefunktion der Folgeelektronik
muss aktiviert sein! Sonst ist kein Datenverkehr abhörbar. Die Diagnosefunktion ist
möglich bei EnDat mit Befehlssatz 2.2, Fanuc und Mitsubishi!
Siehe auch Kapitel “Durchschleifbetrieb” auf Seite 30
.
