Den Drehgeber über das Menü „Messgeräteauswahl“ mit Eingabe der Drehgeber-Ident-
Nummer verbinden.

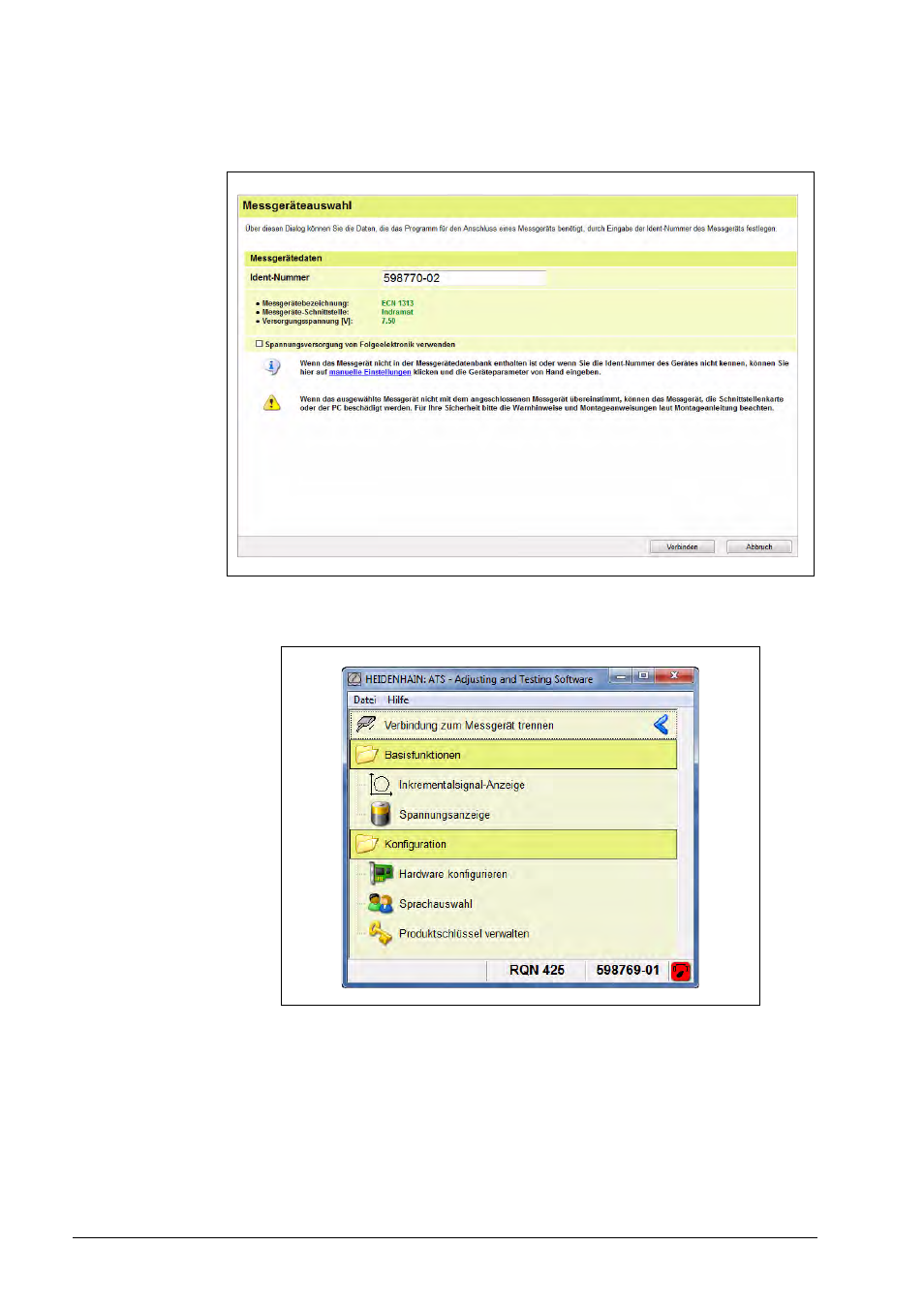

Folgende Funktionen (siehe Bild) sind nun verfügbar:
Inkrementalsignal-Anzeige und Spannungsanzeige
Mit der Funktion „Inkrementalsignal-Anzeige“ werden die Inkremental-Signale überprüft.
Das Sinus-, Cosinus-Signal wird als Kreisdarstellung mit dem integrierten Oszilloskop abgebildet.
Die Amplituden-Grenzen sind als grüner Kreisring vorgegeben, die Signalgröße (Vss) kann auch
digital unter Inkremental-Eigenschaften abgelesen werden.
Unter Inkremental-Position kann der Zählerstand als Signalperioden- oder Winkelanzeige mit
Anzeige der Umdrehungen (bei Multiturn-Drehgebern) gewählt werden.
Fehlermeldungen der Inkrementalsignale werden unter Inkremental-Status mit grünen oder
roten „Leuchtdioden-Symbolen“ signalisiert.
