166 HEIDENHAIN Benutzer-Handbuch ATS-Software
Diagramm 3
Anzeige Tastverhältnis über alle Signalperioden
y-Achse Tastverhältnis TV 1, TV 2 und Phasenverschiebung Pha
x-Achse = Anzahl der Signalperioden = Periodenzahl
Idealsignal: Alle 3 Signalkurven sollen annähernd eine Linie bilden, innerhalb der Toleranz-
grenzen dürfen diese abweichen.
Rot = TV 0°-Signal [°] ; Blau = TV 90°-Signal [°] ; Braun = PHA-Phasenwinkel

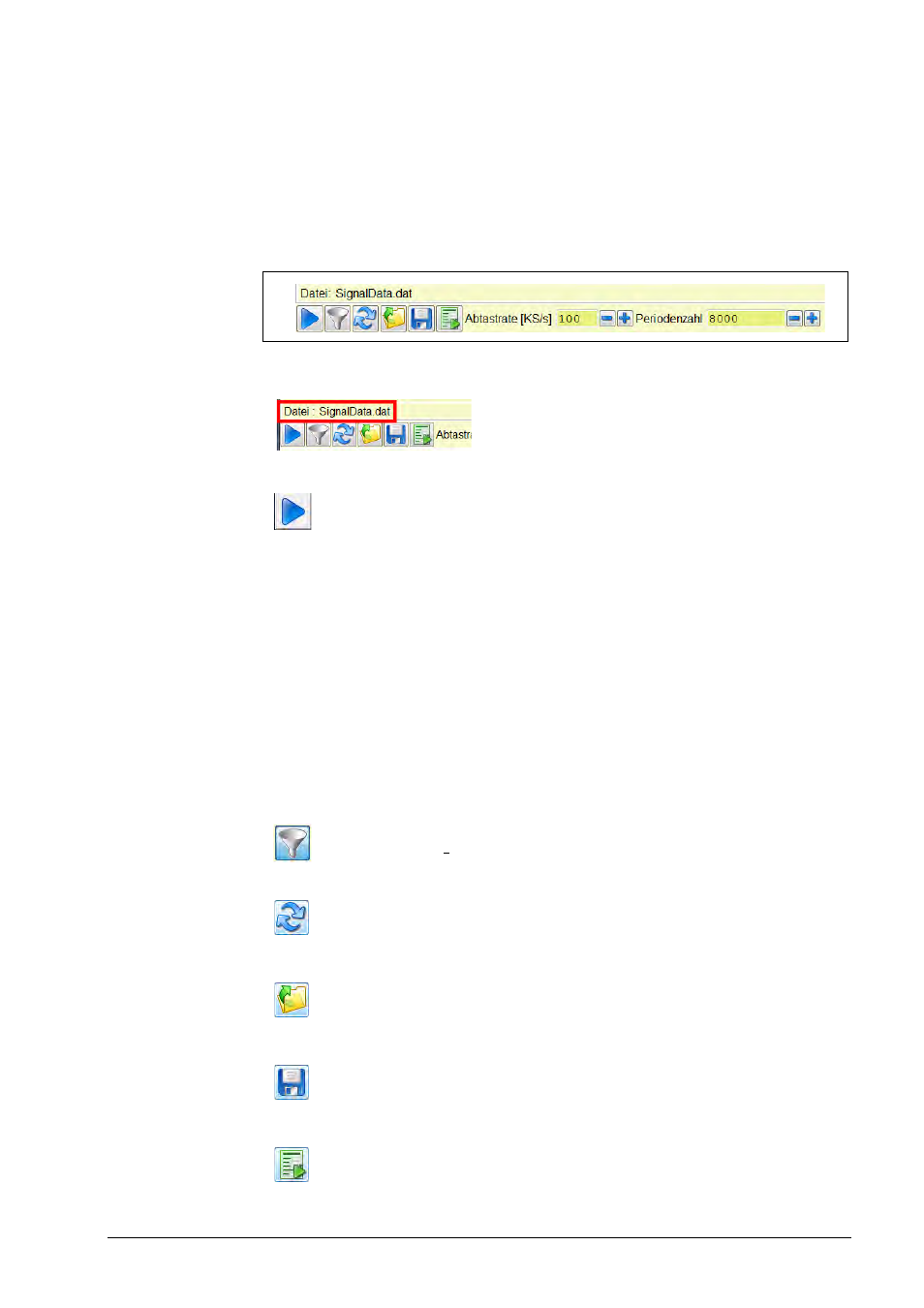

Beschreibung der Leiste „Aufzeichnung“
Dateiname der gespeicherten Daten
Start
Start der Aufzeichnung
Die eingetragene Periodenzahl wird mit der vorgegebenen Abtastrate aufgezeich-
net.
Die Periodenzahl wird durch den PWM 20-internen Inkremental-Zähler bestimmt.
1Periode entspricht 1 Inkrement (Signalperiode oder Teilungsperiode).
Ein Dialogfenster mit dem Aufzeichnungsfortschritt erscheint.
Wird das Messgerät nach dem Start nicht bewegt, endet die Aufzeichnung nie -
kann mit der Taste „Abbruch“ im Dialogfenster beendet werden.
Das Ende der Aufzeichnung ist nicht „punktgenau“, sondern immer etwas mehr
als die eingegebene Periodenzahl.
Speicherort der Aufzeichnung ist immer:
C:\Users\ …\AppData\Roaming\HEIDENHAIN\ats\SignalData.dat
Nach der Aufzeichnung wird die Datei automatisch geladen und angezeigt
(Dialogfenster „Datei lesen“). Die Ladezeit ist abhängig von der Dateigröße
(= Periodenzahl und Abtastrate).
Filter 100 kHz
Signalstörungen 100 kHz werden unterdrückt.
Reset
Mit dieser Taste wird der Zoom in allen Diagrammen zurückgesetzt und die blauen
Bereiche an die linken Diagrammfenster gestellt.
Datei öffnen
Öffnen gespeicherter Aufzeichnungsdaten. Eine bestehende Datei kann zwecks
späterer Begutachtung archiviert oder versendet werden.
Datei speichern unter
Die Datei „SignalData.dat“ kann unter einem anderen Namen gespeichert
werden.
Datei exportieren
Die Datei „SignalData.dat“ kann als Textdatei (Rohdaten) gespeichert werden,
z. B. zur weiteren Datenerfassung/-analyse/-auswertung mit Software wie z. B.
Matlab. Dateigröße beachten!
>
