Inkrementale Messgeräte prüfen
181

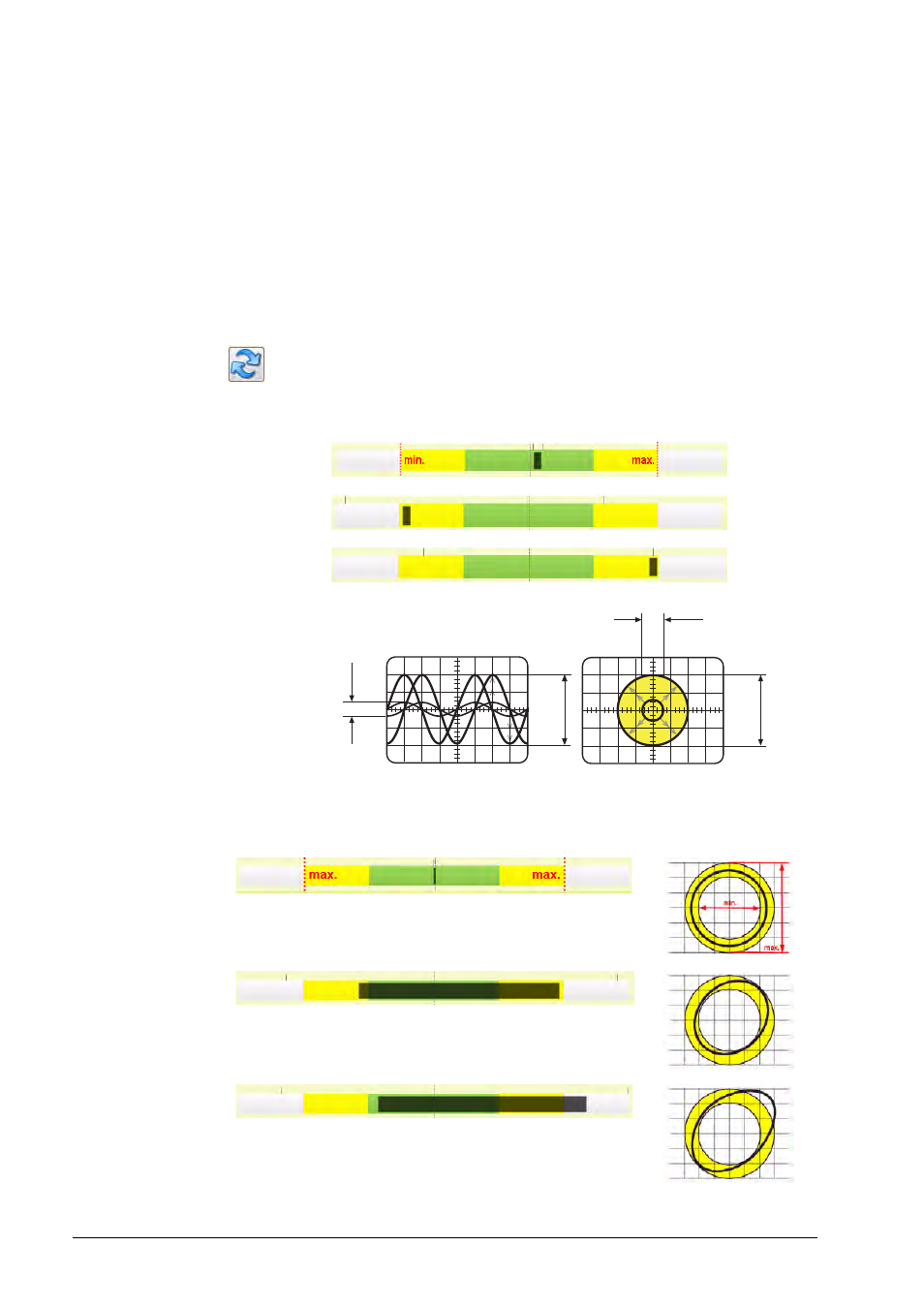

Beschreibung der PWT-Grafik
Anzeige 1: Signalgröße Analogsignal
Balkenlage zeigt die Signalgröße (links = kleines Signal, rechts = großes Signal)
Anzeige 2: Signalabweichung
Balken ändert seine Breite (schmal = optimales Signal)
Anzeige 3: RI-Lage
Abweichung des Referenzsignals in Bezug zum Analogsignal
Anzeige 4: RI-Nulldurchgang
Zwei Balkenzeiger markieren die Lage der Referenzsignal-Flanken am Nulldurchgang (ent-
spricht der Referenzsignal-Breite)
Abweichungen der Balkenlagen werden gespeichert und mit Schleppzeiger oberhalb der
Anzeigen als Striche angezeigt (siehe Bild).
Ein Zurücksetzen der Schleppzeiger ist mit dieser Taste möglich.
Signalgröße:
Signalabweichung:
Bei dieser Anzeige verändert sich die Balkenbreite!
optimal
minimal
maximal
Oszilloskop-
anzeige
Signalqualität optimal, der Balken ist mittig und schmal
Signalqualität an der Toleranzgrenze
Signalqualität nicht in Ordnung, die Balkenbreite verlässt den Gelb-
Bereich
max.max.
min.
min.
max.
