182
HEIDENHAIN Benutzer-Handbuch ATS-Software

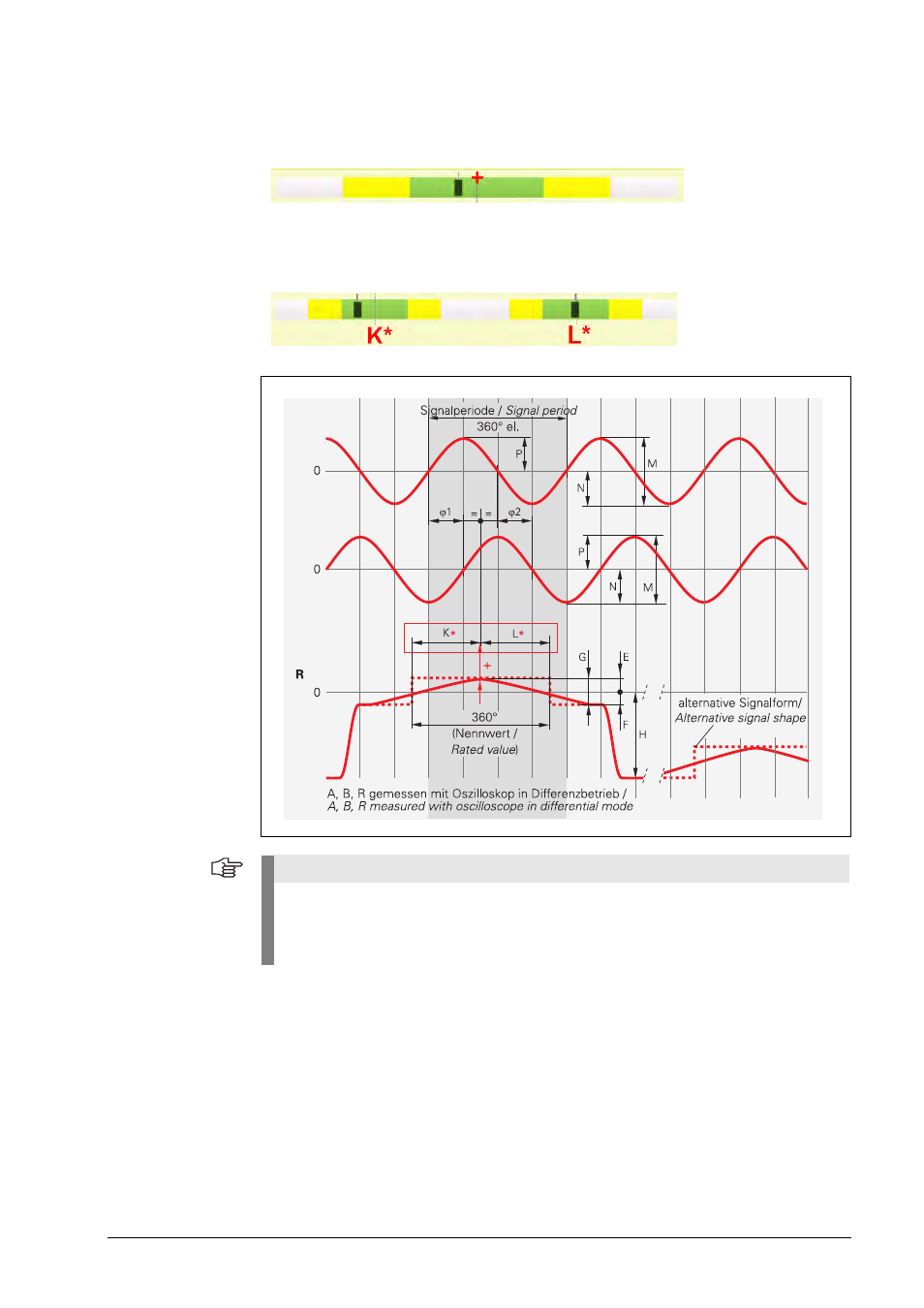

RI-Lage:
RI-Lage ist gut, der Balken bleibt nahe der Mitte im Grün-Bereich („+“ in der Grafik)
RI-Nulldurchgang:
RI-Nulldurchgänge sind gut, die Balken liegen im Grün-Bereich („*“ in der Grafik)
Hinweis
Die Anzeigen sind Beispiele. Formen und Größen können in der Praxis abweichen.
Sind die Messungen älter als 15 Sekunden, wird die Grafik „transparent“!
Signaldefinition siehe HEIDENHAIN-Beschreibung Schnittstellen ID 1078628-xx oder
Kapitel Schnittstellenbeschreibung.
