HEIDENHAIN Benutzer-Handbuch ATS-Software
6.2.2 Inkrementalsignale prüfen

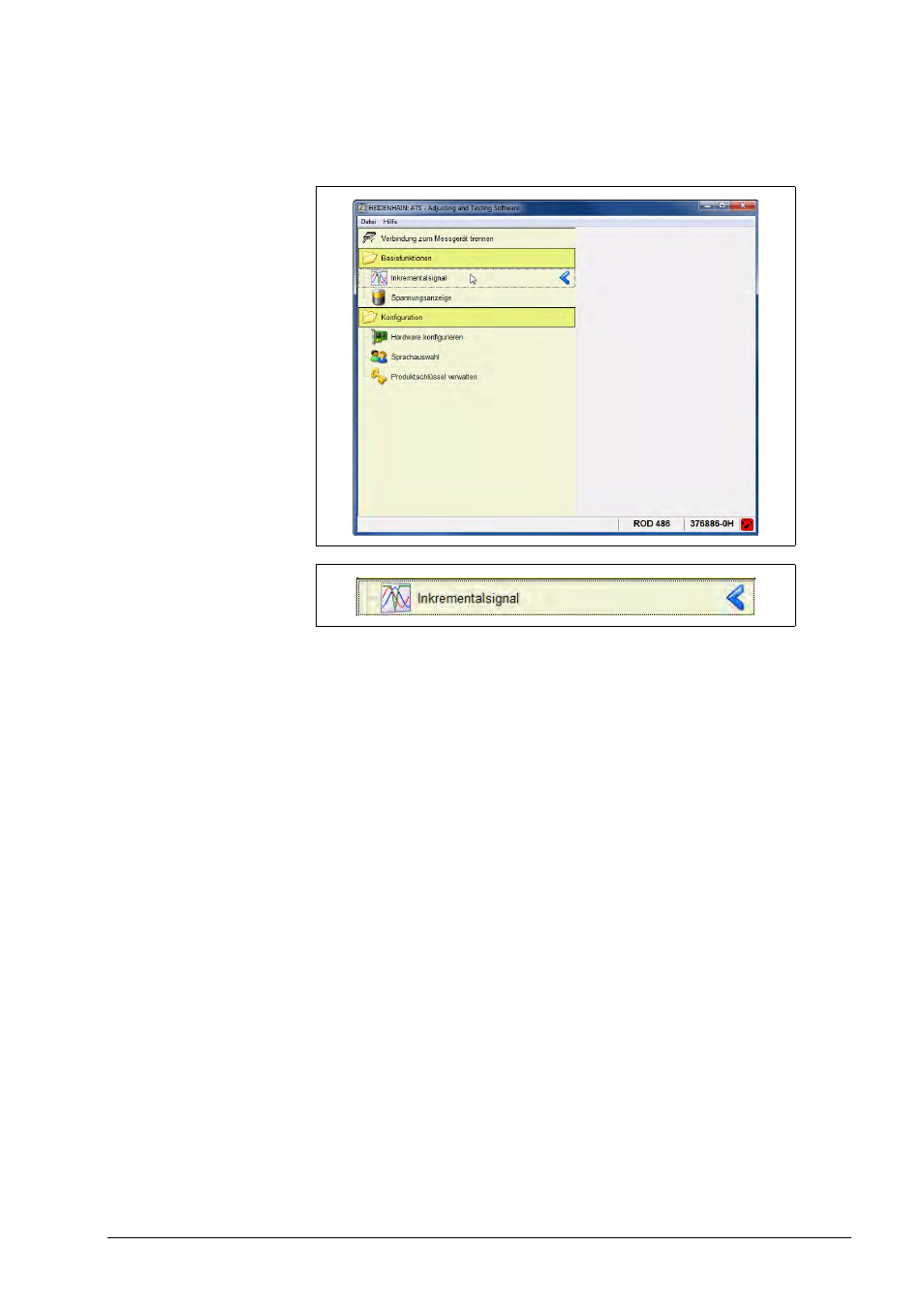

Nach erfolgreicher Anmeldung zeigt das ATS-Hauptmenü unter der Funktionsgruppe
„Basisfunktionen“ die Funktion „Inkrementalsignal“.
Nach einem Doppelklick auf „Inkrementalsignal“ startet die Inkrementalsignal-Messung.
Abhängig von der angeschlossenen Schnittstelle wird ein Sinussignal (1 Vss/11 µAss) oder ein
Rechtecksignal (TTL, HTL) am Oszilloskop abgebildet.
