70
HEIDENHAIN Benutzer-Handbuch ATS-Software

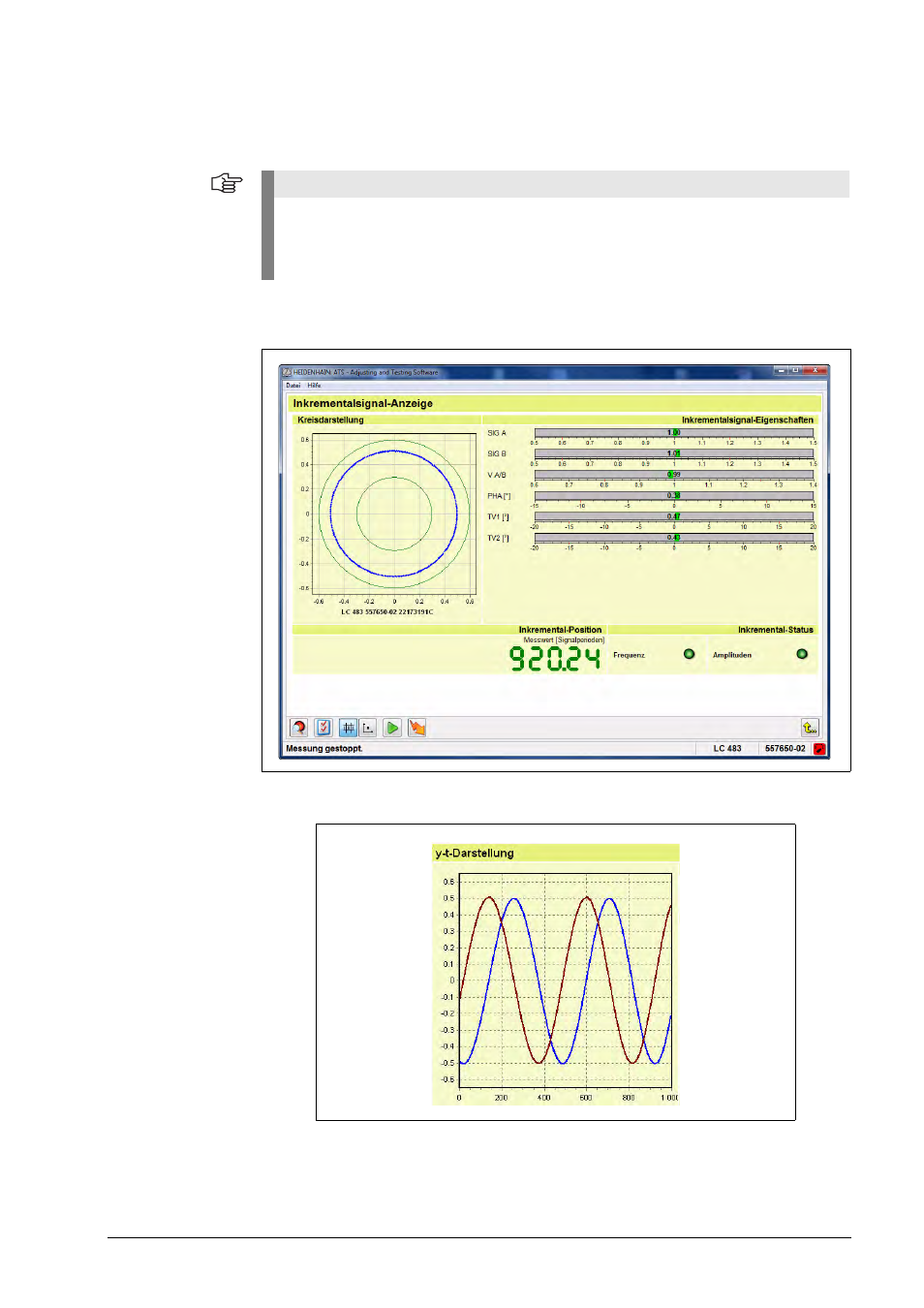

Kreis-
darstellung (X-Y)
In der Kreisdarstellung bedeutet der innere grüne Kreis die minimale Amplitudenhöhe, der
äußere grüne Kreis die maximale Amplitudenhöhe (Toleranzbereich der Amplitude).
Zeitfunktion (Y-t)
Hinweis
Eine detaillierte Erklärung von Begriffen wie z. B. Balkenbezeichnung TV1[°], PHA [°], V A/B,
usw. finden Sie im Kapitel “Bildschirmbeschreibung Inkrementalsignal” auf Seite 149.
Im Kapitel “Schnittstellenbeschreibung” auf Seite 209 sind Signalgrößen und -toleranzen
angegeben.
