5.7.2 Fanuc
Absolute HEIDENHAIN-Messgeräte mit dem Kennbuchstaben F hinter der Typenbezeichnung
(z. B. LC 193F) sind mit Fanuc Serial Interface oder Fanuc
i Interface ausgerüstet.
Die ATS-Software unterstützt folgende Fanuc-Schnittstellen:
- Fanuc Serial Interface (Bestellbezeichnung Fanuc 01 oder 02)
- Fanuc
i Interface (Bestellbezeichnung 05, beinhaltet auch Fanuc 02)
Die Softwarefunktionen entsprechen im Wesentlichen denen der EnDat-Schnittstellen.
Fanuc-Schnittstellen arbeiten rein seriell, Inkrementalsignale werden nicht übertragen. Die
Schnittstellen arbeiten unidirektional (Ausnahme Fanuc 05), deshalb werden keine Funktionen
unterstützt, die Daten in den Geber schreiben (z. B. sind Nullpunktverschiebung, Anzeigen der
Speicherinhalte usw. nicht möglich!).

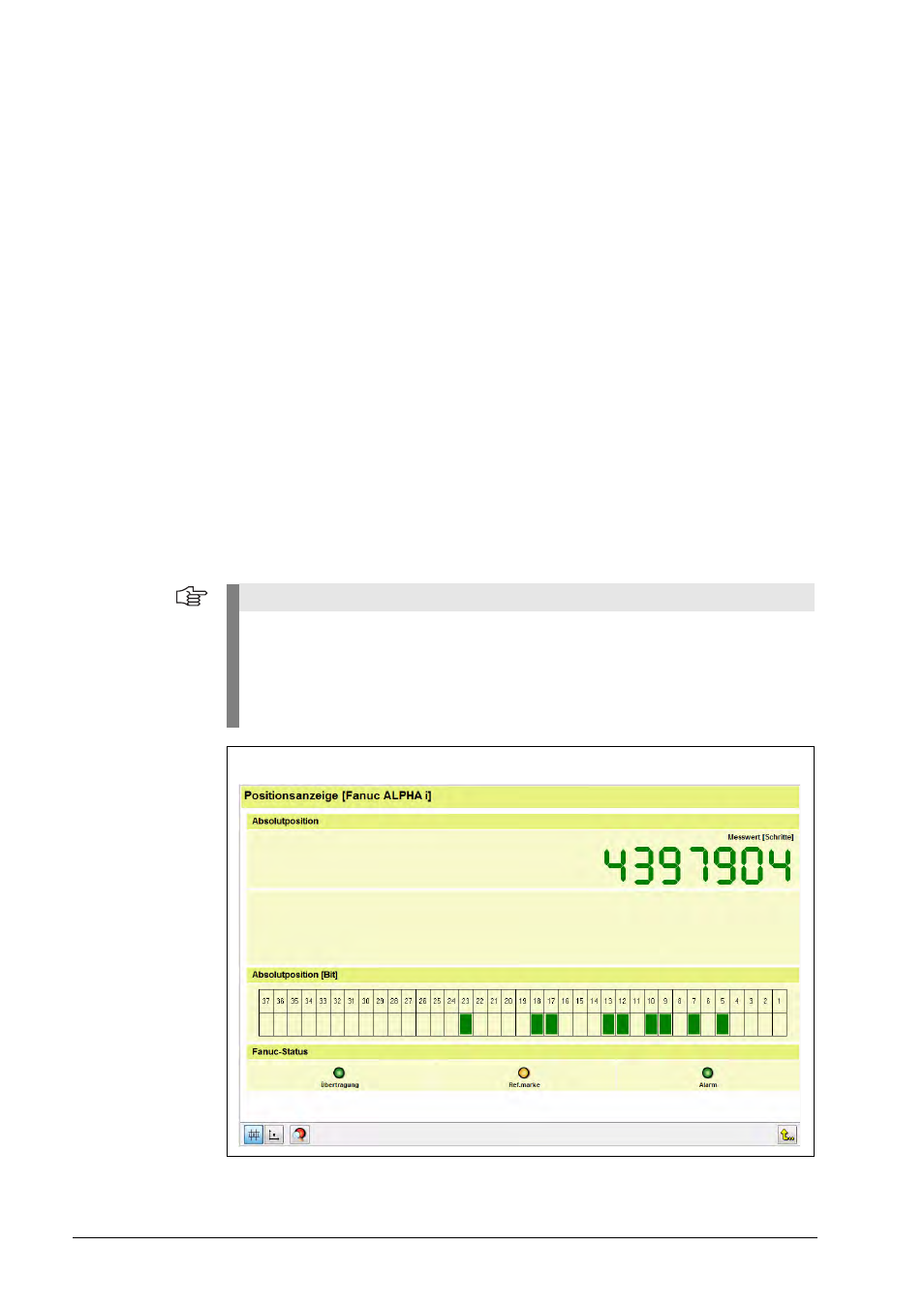

Beispiele für die Bedeutung der Statusanzeige
„Übertragung“ zeigt eine korrekte Datenübertragung an (CRC-Test).
„Alarm“ zeigt über diese Sammelmeldung an, dass eine oder mehrere Fehlermeldungen im
Messgerät gesetzt wurden.
Bei Fanuc ist ein Zurücksetzen der Statusanzeige nur durch Aus-/Einschalten des Messgerätes
möglich.
„Ref.marke“ entspricht der EnDat-Status-Funktion „Ref.marke“ in Verbindung mit EIB-
Anpasselektroniken, z. B. EIB 392F.
In Verbindung mit HEIDENHAIN-Konvertern, die inkrementale Schnittstellen in absolute Fanuc-
Schnittstellen wandeln, wird der absolute Status erst durch Überfahren der Referenzmarke
erreicht. Mit dem Überfahren der Referenzmarke wechselt die Farbe der „LED“ von Grau nach
Gelb. Die gelbe Farbe signalisiert dann den absoluten Messgeräte-Status. Bei angeschlossenen
absoluten Fanuc-Schnittstellen ist die Farbe der LED ständig gelb.
Siehe auch Kapitel “Verbinden mit EIB-Anpasselektronik” auf Seite 54.
Hinweis
Der Fanuc
i Modus wird nur mit dem PWM 20 unterstützt!
Der Fanuc
i Modus wird aktiv beim Verbinden mit ID-Nummer bzw. beim manuellen
Verbinden mit Auswahl „Fanuc ALPHAi Schnittstelle“.
Die integrierte Fanuc 02 Schnittstelle wird durch manuelles Verbinden und Auswahl
„Fanuc“ erreicht!
Für weiterführende Schnittstellen-Informationen kontaktieren Sie bitte Fa. Fanuc!
