Softwarebeschreibung
103

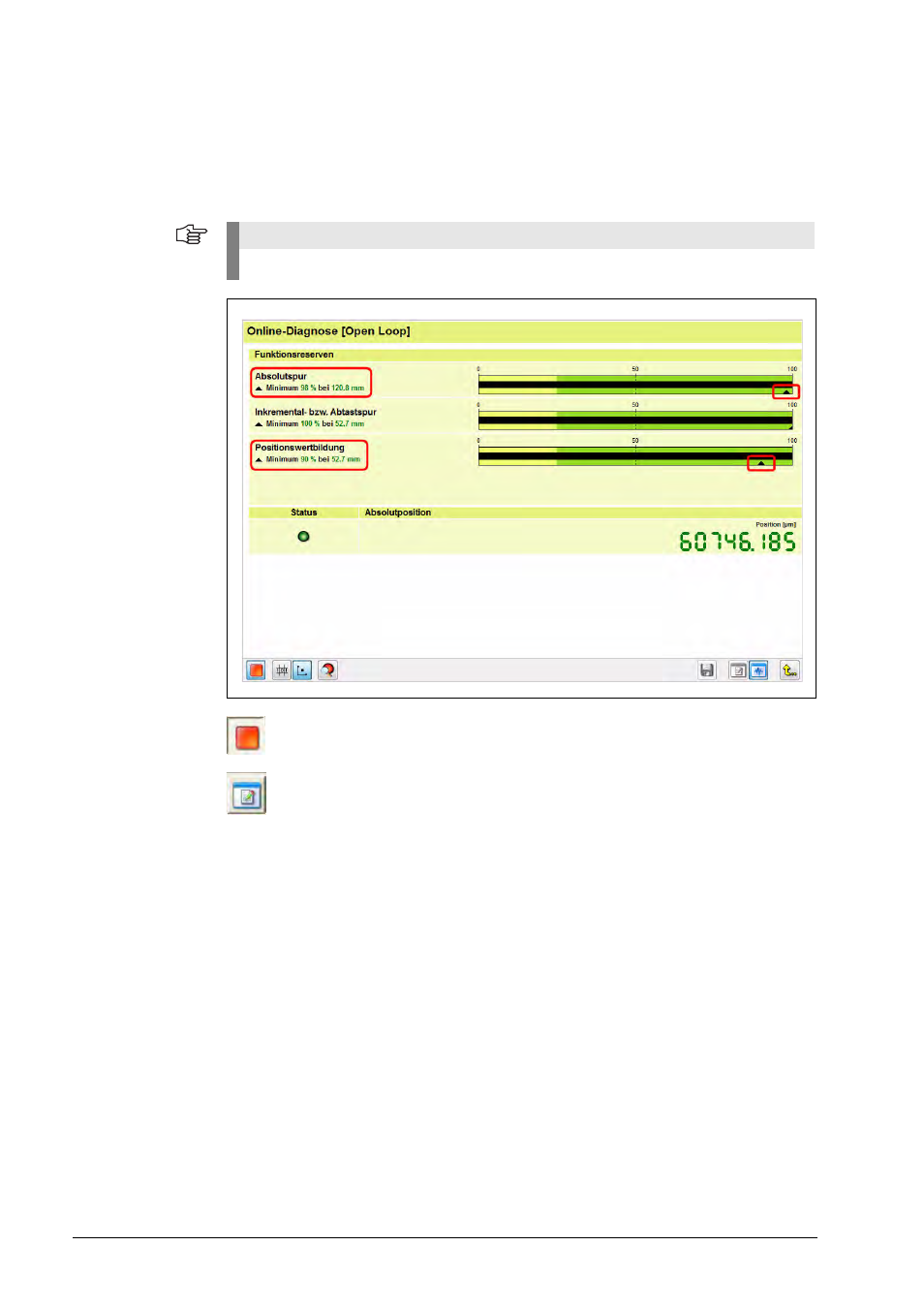

Die drei Balkendiagramme bewerten die Funktionsreserve von Absolutspur, Inkrementalspur
und Positionswertbildung; das Ergebnis wird in „%“ angezeigt. Ein Schleppzeiger (Dreieck unter
dem Balken) zeigt das gemessene Minimum an.
Grüner Bereich: Das Ausgangssignal befindet sich innerhalb der Spezifikation.
Gelber Bereich: Das Ausgangssignal ist außerhalb der Spezifikation, aber es sind keine Zähl-/
Berechnungsfehler zu erwarten. Alarme treten nicht auf, Warnmeldungen können auftreten!
Nach dem Anklicken dieser Schaltfläche stoppt die Aufzeichnung.
Nach dem Anklicken der Schaltfläche „Messgeräteparameter“ wechselt die
Ansicht in die Protokollanzeige. Messbereich und Aufzeichnungszeitraum
(grüner Text) sind jetzt eingetragen.
Hinweis
Der gelbe Bereich signalisiert: „Service bzw. Wartung empfohlen“!
