Messgeräteanschluss
Bitte den Spannungsversorgungsbereich des angeschlossenen Messgerätes beachten, da
ansonsten das Messgerät beschädigt werden kann. Das Anstecken bzw. Abziehen des
Verbindungskabels zwischen Messgerät und PWM 20 darf nur im spannungsfreien Zustand
erfolgen. Ansonsten können Messgerät und PWM 20 beschädigt werden.
Prüfen Sie, ob das Verbindungskabel zwischen Messgerät und PWM 20 korrekt verdrahtet ist.
Die Anschlussbelegung des Messgeräts ist in den Technischen Daten hinterlegt. Die
Anschlussbelegungen der Verbindungskabel sind dem Katalog zu entnehmen. Ein falsch
verdrahtetes Verbindungskabel kann das Messgerät und das PWM 20 beschädigen.
3 „Spannungsversorgung von Folgeelektronik verwenden“ wird ausgewählt, wenn sich das
PWM 20 im Durchschleifbetrieb befindet und die Spannungsversorgung von der
Folgeelektronik erfolgen soll.
Ausnahme: Bei Durchschleifbetrieb mit SA 100/SA 110 keinen Haken setzen! Die Folge-
elektronik kann über die Potentialtrennung des SA 100/SA 110 nicht spannungsversorgen!

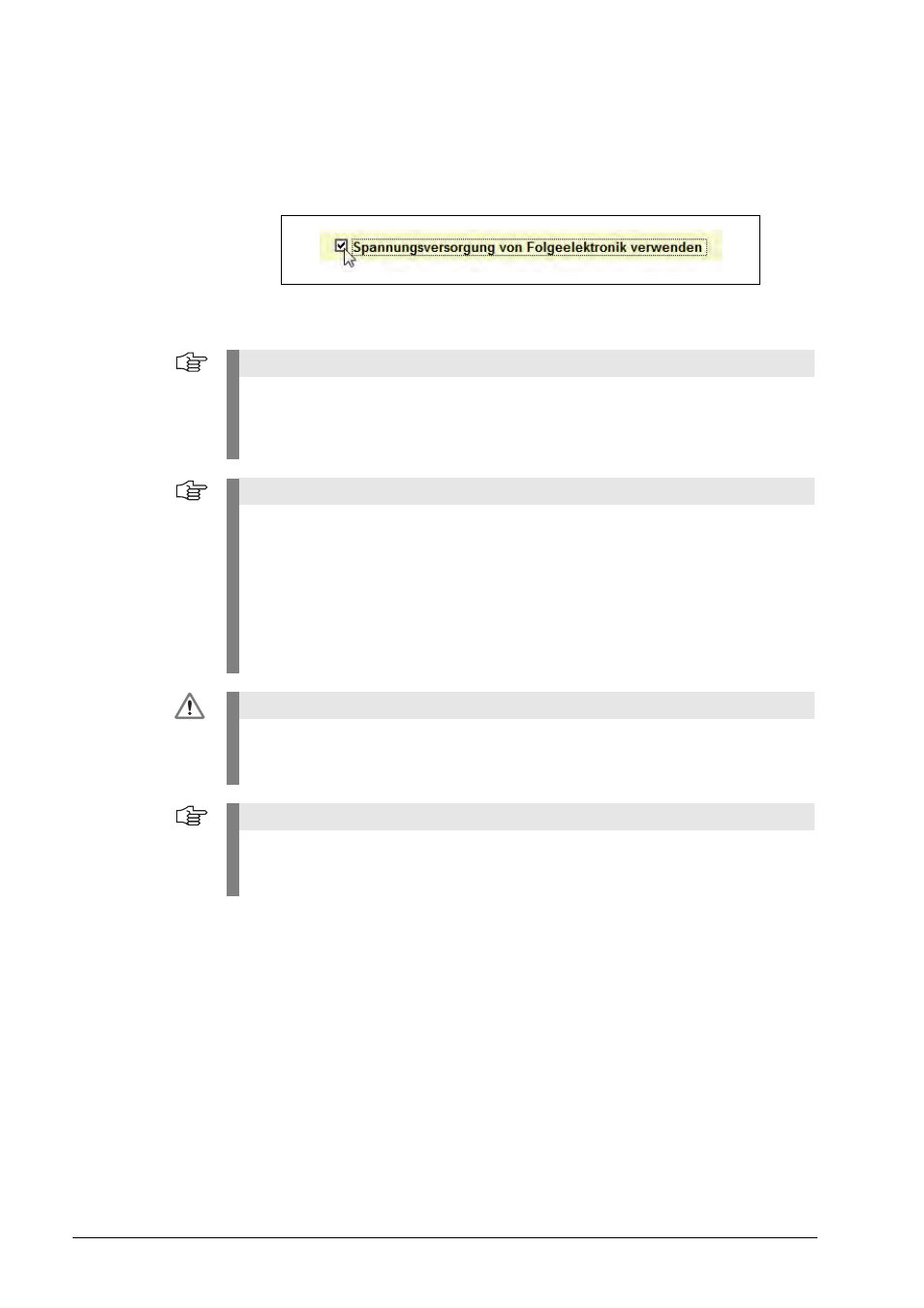

Spannungsversorgung von Folgeelektronik ausgewählt
(PWM 20 im Durchschleifbetrieb)
Hinweis
„Spannungsversorgung von Folgeelektronik verwenden“ wird ausschließlich für den
„PWM 20-Durchschleifbetrieb“ benötigt. Das heißt, den Haken nur dann setzen, wenn sich
das PWM 20 ohne SA 100/SA 110 zwischen Steuerung und Messgerät im Regelkreis
befindet (closed loop; X2 OUT ist mit der Folgeelektronik verbunden).
Hinweis
Automatisches Verbinden durch Eingabe der ID wird von HEIDENHAIN empfohlen.
Für den Durchschleifbetrieb an absoluten Messgeräte-Achsen ist das automatische
Verbinden durch Eingabe der Messgeräte-ID zwingend erforderlich!
Die relevanten Messgerätedaten werden aus einer Datenbank gelesen. Diese Datenbank
ist Bestandteil der ATS-Software.
Die Messgerätedatenbank beinhaltet die Ident-Nummern und Varianten der bis zur
ATS-Softwarefreigabe gefertigten Messgeräte.
Ein Datenbankupdate wird ca. alle 6 Monate angestrebt.
Die aktuellen Daten finden Sie dann auf www.heidenhain.de
Gefahr
Wenn die manuelle Einstellung der Messgeräteparameter nicht mit dem angeschlossenen
Messgerät übereinstimmt, kann das Messgerät, die IK 215, das PWM 20 oder der PC
beschädigt werden.
Hinweis
Die Messgerätedaten entnehmen Sie bitte den entsprechenden Montageanleitungen oder
der Maschinendokumentation. Fragen Sie den Maschinenhersteller oder wenden Sie sich
an den HEIDENHAIN Kundendienst.
