5.5.2 Online-Diagnose
Bei Messgeräten mit rein digitalen seriellen Schnittstellen (z. B. EnDat 21 und 22, Fanuc,
Mitsubishi) werden keine analogen Inkrementalsignale übertragen. Zur Bewertung der
Funktionalität des Messgerätes werden deshalb sogenannte Bewertungszahlen zyklisch aus
dem Messgerät ausgelesen und von der ATS-Software grafisch als Balkendiagramme darge-
stellt. Die Bewertungszahlen geben den aktuellen Zustand des Messgerätes wieder und
bestimmen die „Funktionsreserve“ eines Messgerätes.
Die Skalierung ist für alle HEIDENHAIN-Messgeräte gleich und wird von 0 % bis 100 %
Funktionsreserve angegeben.
Welche Bewertungszahlen das jeweilige Messgerät unterstützt (Anzahl der Grafikbalken) ist im
Messgerätespeicher (bei EnDat unter „Herstellerparameter EnDat 2.2/Diagnose Status“
einsehbar) hinterlegt.
Die folgenden Bildschirme zeigen die Online-Diagnose an einer EnDat-Schnittstelle.

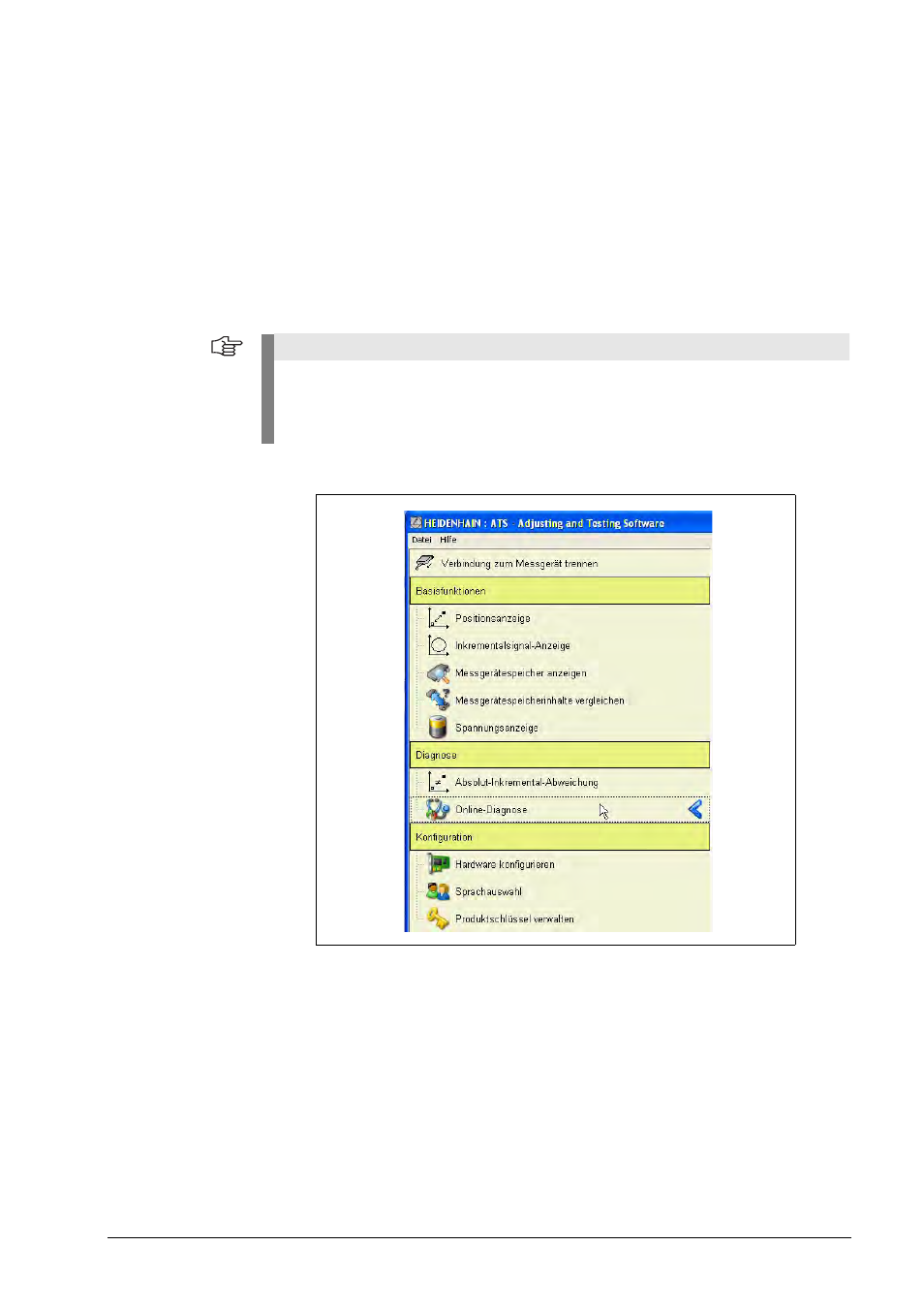

 Nach einem Doppelklick auf „Online-Diagnose“ öffnet das Fenster:
„Online-Diagnose/Online-Modus“
Hinweis
Anzeige- und Funktionsumfang können je nach verwendetem Produktschlüssel und
angeschlossenem Messgerät variieren!
Wird die „Online-Diagnose“ im ATS-Menü nicht angezeigt, wird diese Funktion von der
Messgeräteschnittstelle nicht unterstützt!
