HEIDENHAIN Benutzer-Handbuch ATS-Software
Verwendung der Tabelle und Grafik
Tabelle und Grafik werden für die Prüfung der Zählfunktion über mehrere Referenzmarken (RM)
verwendet.
Bei analogen Messgeräten werden Signalperioden angezeigt (keine interpolierten Werte).
Der Anzeigewert wird durch „Überfahren“ von zwei Referenzmarken ermittelt.
Die Richtung wird in der Tabelle mit Doppelpfeilen (>>; <<) dargestellt.
Die Grafik zeigt in der Y-Achse die gezählten Signalperioden und in der X -Achse die Anzahl der
gelesenen Referenzmarken.
Bei Drehgebern werden beim kontinuierlichen Drehen der Welle die Signalperioden gezählt
(entspricht der Strichzahl). Bei Messgeräten mit Rechtecksignalen und integrierter Inter-
polationselektronik (z. B. TTL x 5) wird die Strichzahl multipliziert mit dem Interpolationsfaktor
angezeigt (z .B. 1000 Striche auf der Teilscheibe, Interpolationsfaktor x 5 = Anzeigewert 5000).
Bei Längenmessgeräten mit einer Referenzmarke startet der Zähler mit der RM und muss am
Zähler, bei wiederholtem Überfahren der RM, den Wert Null (0) anzeigen. Der Tabellen- und
Grafikeintrag ist dann entsprechend „0“.
Bei abstandscodierten RM wird der Abstandscode angezeigt.
Beispiel:

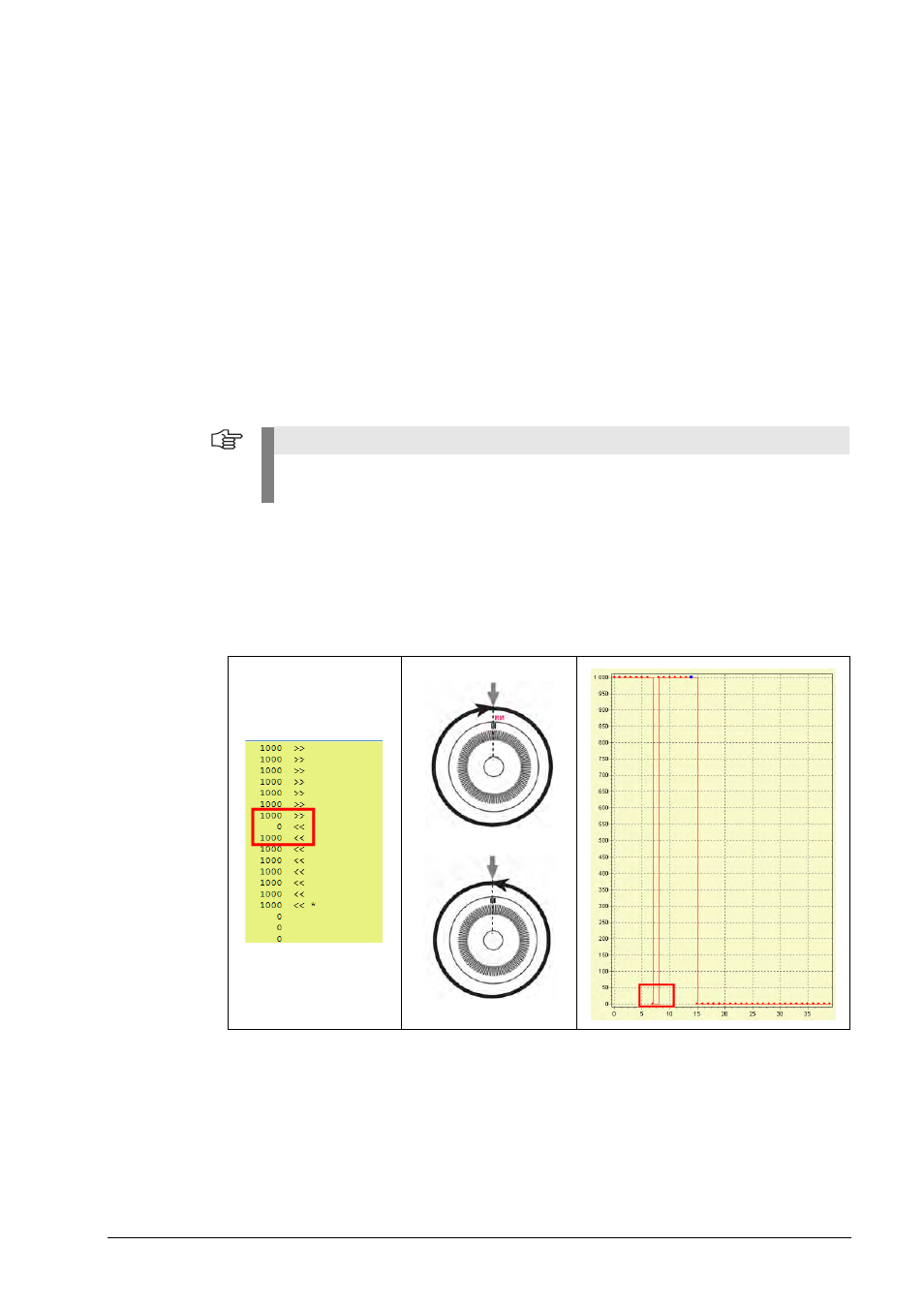

Drehgeber mit 1000 Strichen mit Richtungsumkehr (roter Rahmen) prüfen
Drehgeber mit Blick auf die Welle mehrere Umdrehungen im und entgegen dem Uhrzeigersinn
drehen (>> und <<).
Der Referenzanzeigewert muss auch bei höherer Abtastfrequenz mit der Drehgeberstrichzahl
übereinstimmen, ansonsten ist der Drehgeber fehlerhaft. (Auch eine Differenz von
Signal-
periode ist nicht tolerierbar!)
Hinweis
Beide Drehrichtungen (Verfahrrichtungen) prüfen! Grenzfrequenz des Messgerätes bzw.
mechanisch zulässige Drehzahl nicht überschreiten (Zerstörung der Kugellager möglich)!
