November 2014

Schnittstellenbeschreibung

215

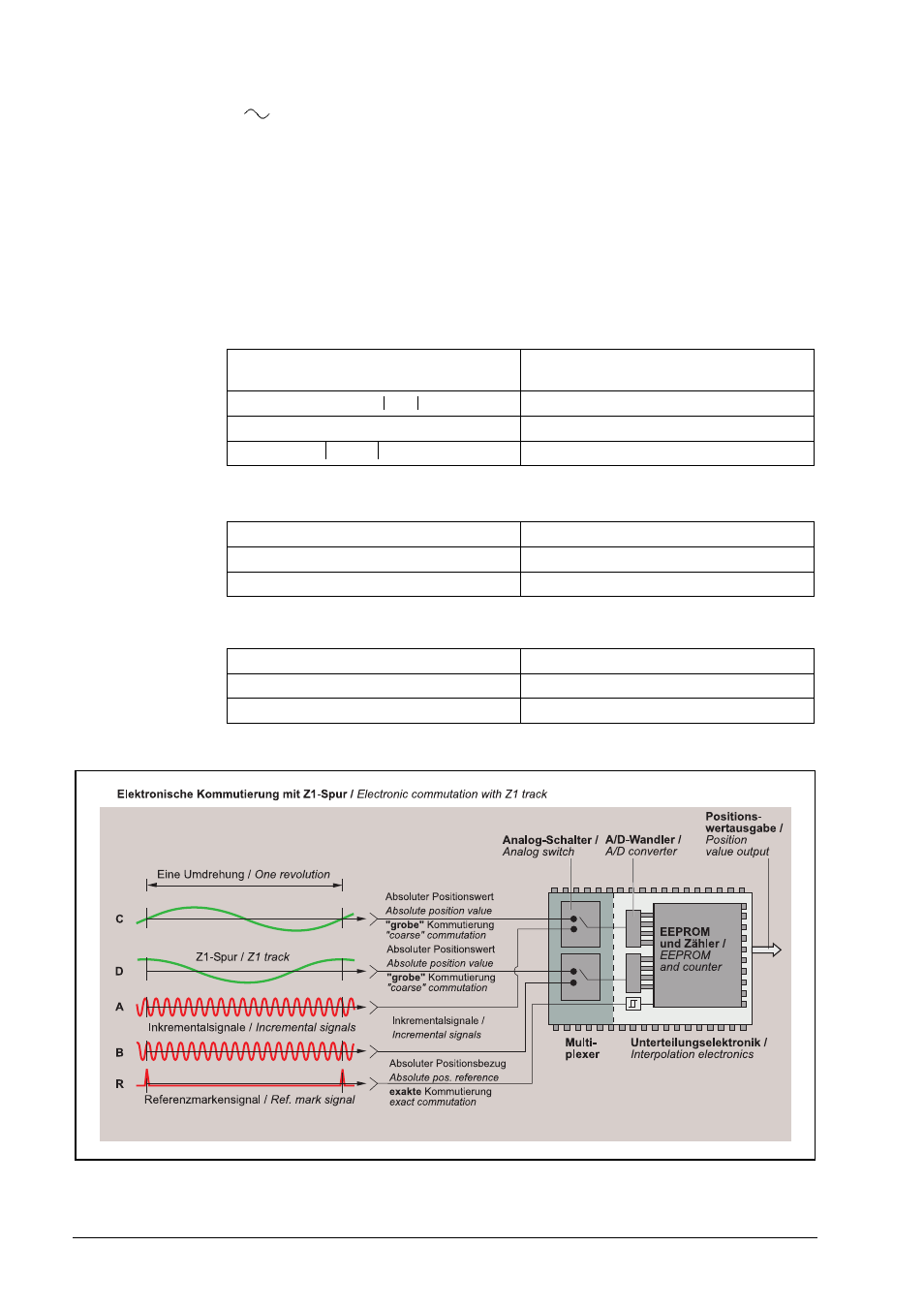

7.2.3 Inkrementalsignale

1Vss mit Kommutierungssignalen

Beispiele von Mess-
geräten

ERN 1085, ERN 1185, ERN 1387

Kommutierungs-
signale

Die Kommutierungssignale C und D werden aus der sogenannten Z1-Spur gewonnen und
entsprechen einer Sinus- bzw. Cosinusperiode pro Umdrehung. Sie besitzen eine Signalgröße
von typ. 1 Vss (Signalpegel siehe Inkrementalsignale A und B). Die empfohlene Eingangs-
schaltung der Folgeelektronik entspricht der 1 Vss-Schnittstelle.

Inkrementalsignale

Zwei annähernd sinusförmige Signale A und B

Referenzmarken-
signal

Eine oder mehrere Signalspitzen R

Verbindungskabel

Signalgröße M

0,75 bis 1,2 Vss
typ. 1 Vss

Symmetrieabweichung /2M

0,05

TV

11,5°

Signalverhältnis M

A

/ M

B

0,9 bis 1,1

Phasenwinkel /2

90°

5° el.

P - N

1 2

+

Nutzanteil G

0,2 bis 1,1 V

Störabstand E, F

min. 100 mV

Nulldurchgänge K, L

180°

 90° el.

HEIDENHAIN-Kabel mit Abschirmung

PUR [4(2 x 0,14 mm

2

) + (4 x 0,5 mm

2

)]

Kabellänge

max. 150 m bei Kapazitätsbelag 90 pF/m

Signallaufzeit

6 ns/m
