HEIDENHAIN Benutzer-Handbuch ATS-Software

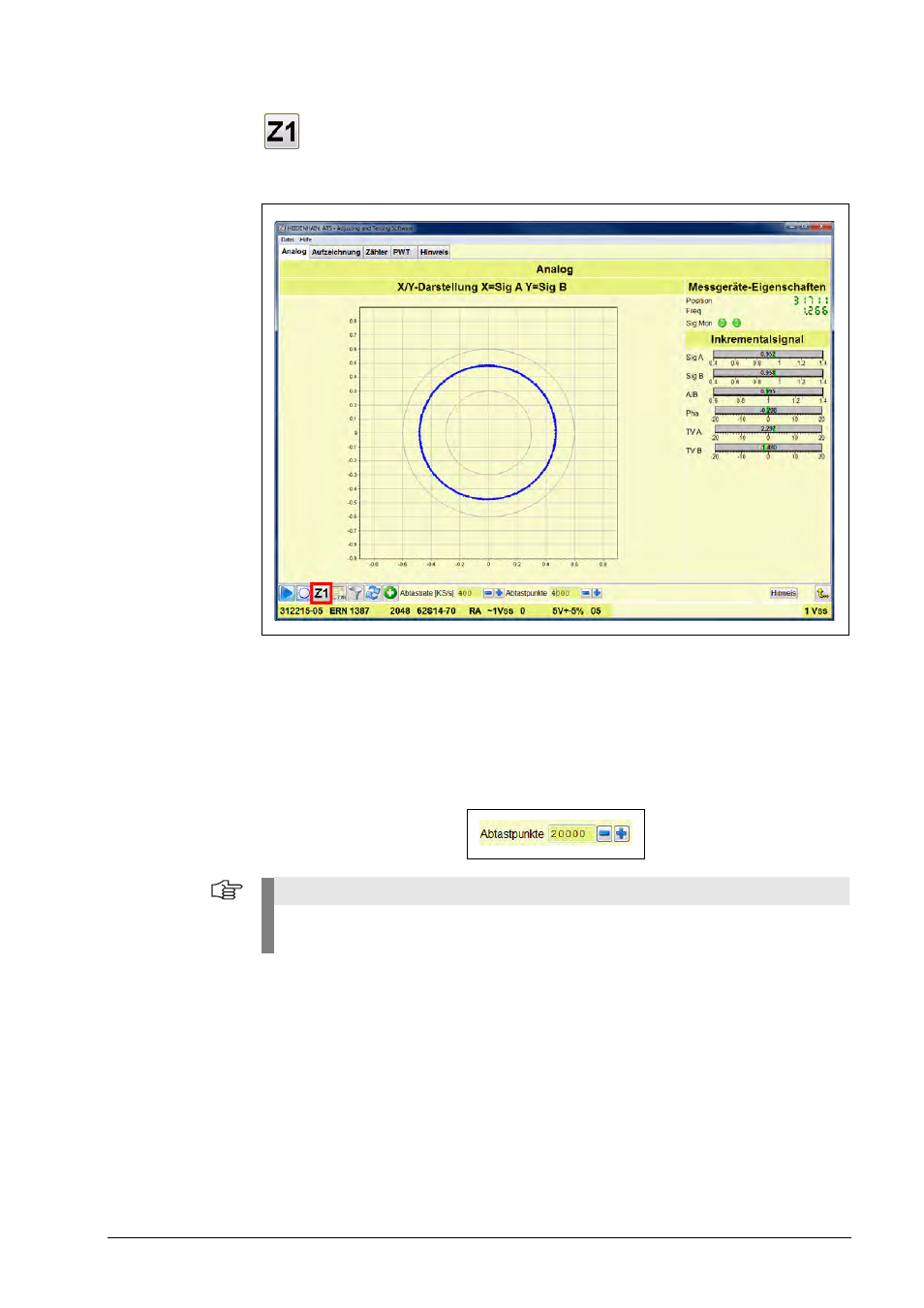

Die Prüfung der Z1-Spur (entspricht der CD-Spur oder Kommutierungsspur) wird mit
der Taste „Z1“ gestartet.
Analog-Display der Z1- (CD-) Kommutierungsspur
Da die Z1-Spur praktisch nur 1 Teilungsperiode aufweist, ist die Abtastfrequenz sehr niedrig,
wenn der Drehgeber von Hand gedreht wird. Die Drehzahl, bzw. die Einstellung der Abtast-
punkte ist entscheidend für die Anzeigegenauigkeit der Balkengrafik und der Signaldarstellung
am Oszilloskop (kompletter Kreis, keine Segmente!).
Beispiel:
Abtastpunkte erhöhen um bei „Handbetrieb“ ein komplettes Signal darzustellen.
Hinweis
Die Balkenanzeigen aktualisieren sich erst bei ausreichender Abtastfrequenz!
Ausnahme ist die Amplitudenmessung (Sig A/SigB), die auch im Stillstand funktioniert.
