November 2014
Inkrementale Messgeräte prüfen
187

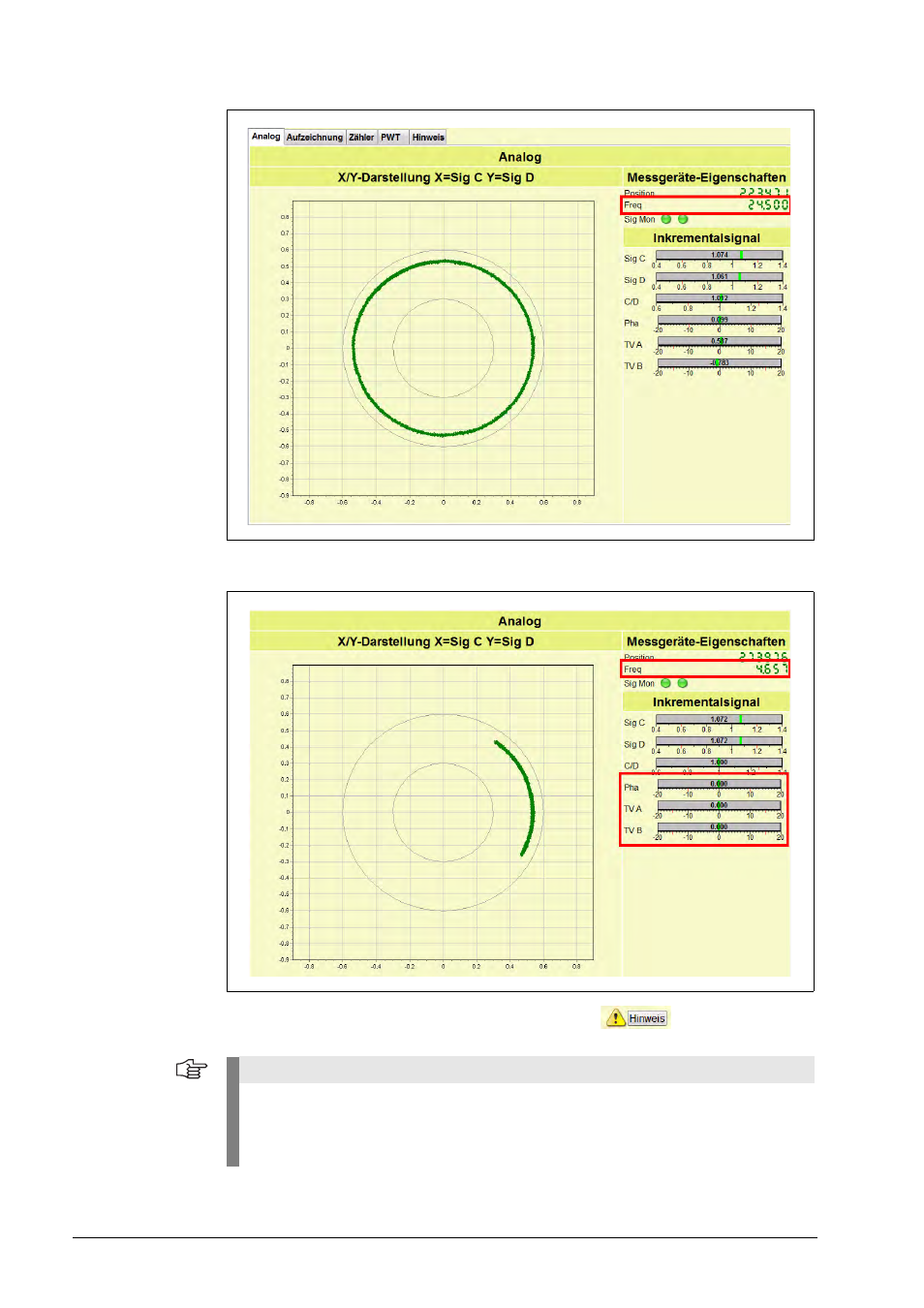

X-Y-Signal wird im folgenden Bild nicht komplett dargestellt (Segment).
Die Signalberechnung ist fehlerhaft, eine Hinweis-Meldung
wird ausgegeben, die
Balkengrafik aktualisiert sich nicht bzw. weist Messfehler auf.
Hinweis
Zur genauen Berechnung der Signalgrößen und -toleranzen muss die Grafik einen
kompletten Kreis (360° Sinus-/Kosinus-Kurve) abbilden. In der Regel können Drehgeber nur
dann exakt geprüft werden, wenn sie gleichmäßig angetrieben werden (evtl. mit einem
Akkuschrauber; Hinweis in der Anzeige beachten!).
