HEIDENHAIN Benutzer-Handbuch ATS-Software
6.2.7 Prüffunktion Zähler
In der Prüffunktion „Zähler“ kann die Zählfunktion und Referenzfunktion von inkrementalen
Messgeräten geprüft werden.
Die Zählerfunktion kann eingestellt werden auf Periodenzähler (Striche), rotatorisch (Winkel) und
linear.
Es ist möglich, die Zählfunktion als Vergleichszähler einzusetzen. Dazu können Interpolation,
Teilungsperiode bei Längenmessgeräten, Strichzahl bei Drehgebern, Zählrichtung, usw.
angepasst werden.
Außerdem kann die Referenzsignalfunktion durch Zählen der Striche zwischen den
Referenzmarken geprüft werden (Start/Stop mit Referenzmarke).

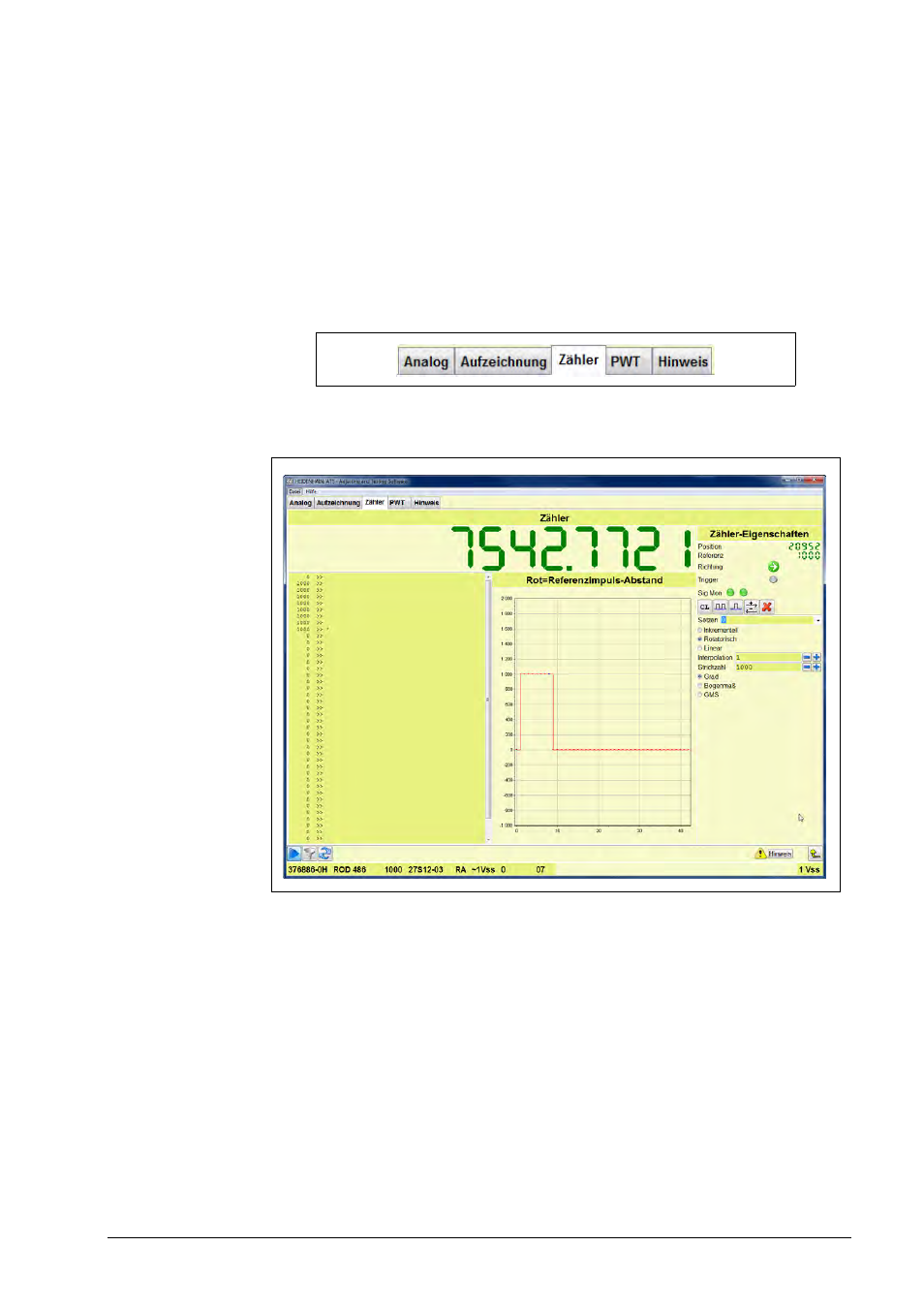

Aktiviert wird die Prüffunktion „Zähler“ durch Anklicken des Reiters „Zähler“.
Der Zählerbildschirm im Beispiel zeigt einen angeschlossenen inkrementalen 1 Vss-Drehgeber
(1000 Striche, eine Referenzmarke).
