Softwarebeschreibung
131

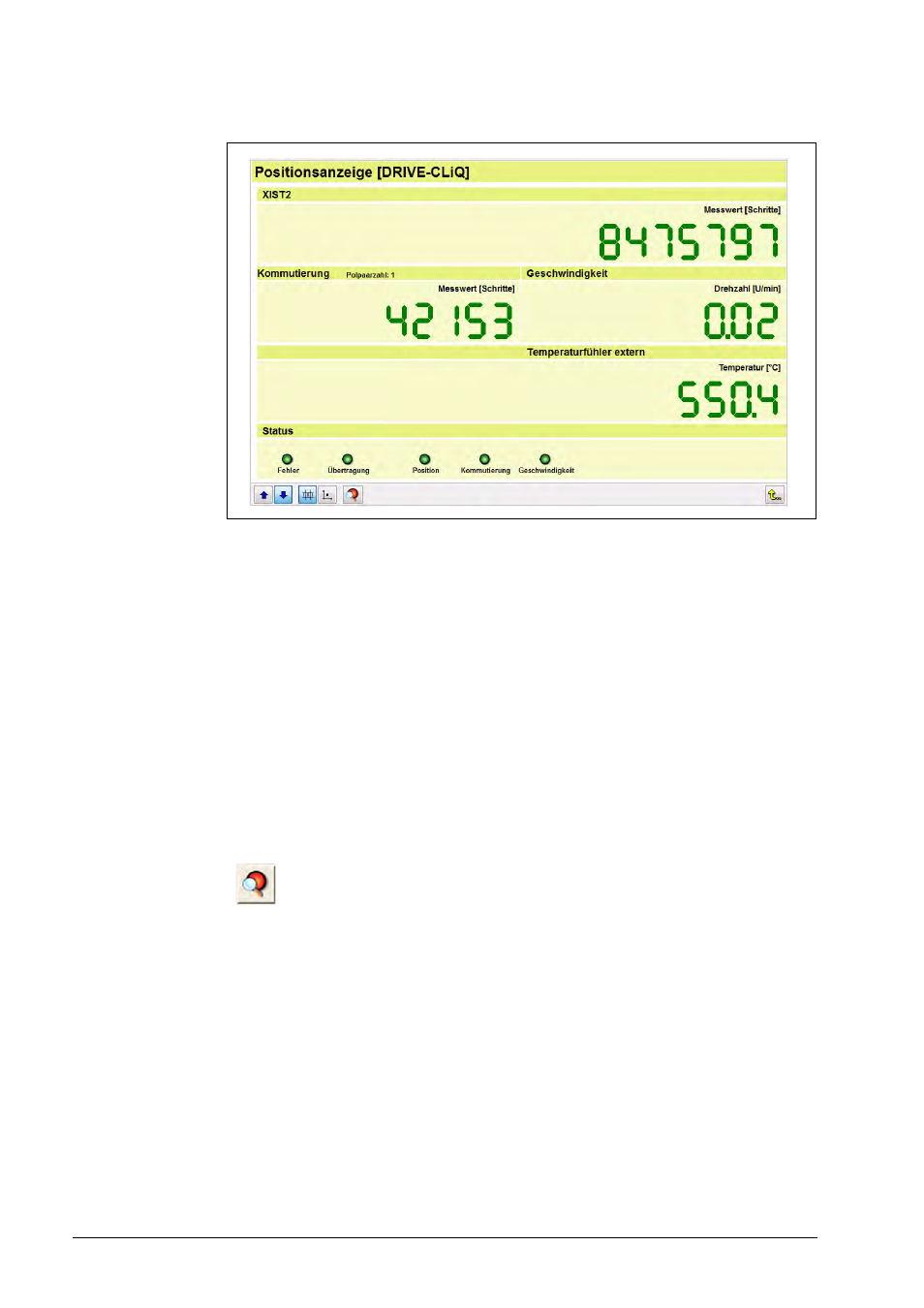

Zusatzinformationsbildschirm:
Kommutierung bzw. Geschwindigkeit
Die angezeigte Kommutierung (Winkel) bezieht sich bei
Längenmessgeräten auf eine Polpaar-Weite von 25 mm, d.h. innerhalb von 25 mm werden
0° bis 360° angezeigt.
Drehgebern oder Winkelmessgeräten auf eine Polpaarzahl von 1, d.h. innerhalb einer Umdre-
hung ergeben sich 0° bis 360°.
Die angezeigte Geschwindigkeit gibt bei Längenmessgeräten die Verfahrgeschwindigkeit bzw.
bei Drehgebern die Drehzahl an.
Messgeräte mit DRIVE-CLiQ-Schnittstelle berechnen diese Werte im Messgerät und über-
tragen diese dann über die Schnittstelle.
Temperaturfühler extern
Anzeige der Temperatur eines externen Temperaturfühlers, wenn dieser vom Messgerät
unterstützt wird, wie z. B. die Wicklungstemperatur. Ein extrem tiefer bzw. hoher Wert deutet
darauf hin, dass kein Temperaturfühler angeschlossen ist, wie der im Bild angezeigte hohe
Temperaturwert.
Detaillierte Statusinformationen anzeigen:
