Softwarebeschreibung
69
5.3.2 Inkrementalsignal-Anzeige
In der Basisfunktion „Inkrementalsignal-Anzeige“ werden die A/B-Inkrementalsignale als
Oszilloskopdarstellung und die Signalparameter als Balkendiagramme dargestellt.
Die Toleranzen der A/B-Signale können hier überprüft werden. Mit verschiedenen Einstellungen
kann die Anzeige an die Prüfsituation angepasst werden.

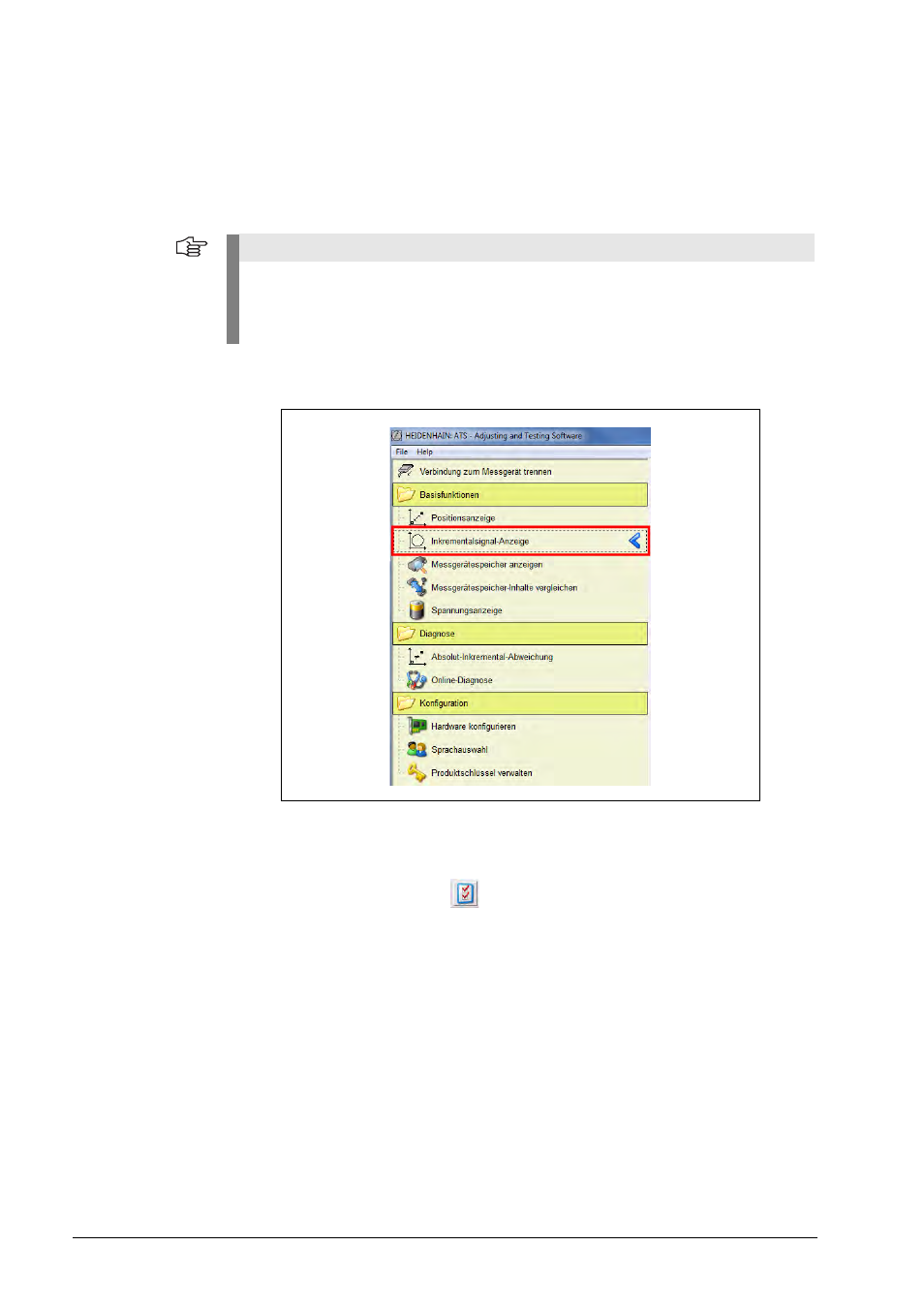

Auswahl der Funktion durch Doppelklick auf „Inkrementalsignal-Anzeige“.
Die „Inkrementalsignal-Anzeige“ ist ein digitales Speicheroszilloskop mit Anzeige der relevanten
Inkrementalsignal-Messwerte und Standardtoleranzen. Die A-B-Sinussignale können als
Kreisfunktion (X-Y-Darstellung) oder als Sinus-Cosinus-Diagramm (Y-t-Darstellung) angezeigt
werden.
Die Auswahl erfolgt im Setupmenü
. Speichern und Drucken der Diagramme ist möglich.
Hinweis
Die Oszilloskopfunktion reicht für die meisten Standardprüfungen aus. Schnelle Signal-
änderungen (Fehlerspikes, Rauschen, usw.) werden unter Umständen nicht erkannt!
Für diese Anwendungen werden zusätzliche Prüfmittel wie PWM 9 und separates Digital-
oszilloskop benötigt!
