HEIDENHAIN PWM 20 - Handbuch (Seite 200)

200 HEIDENHAIN Benutzer-Handbuch ATS-Software
6.3.5 Prüffunktion Pegel

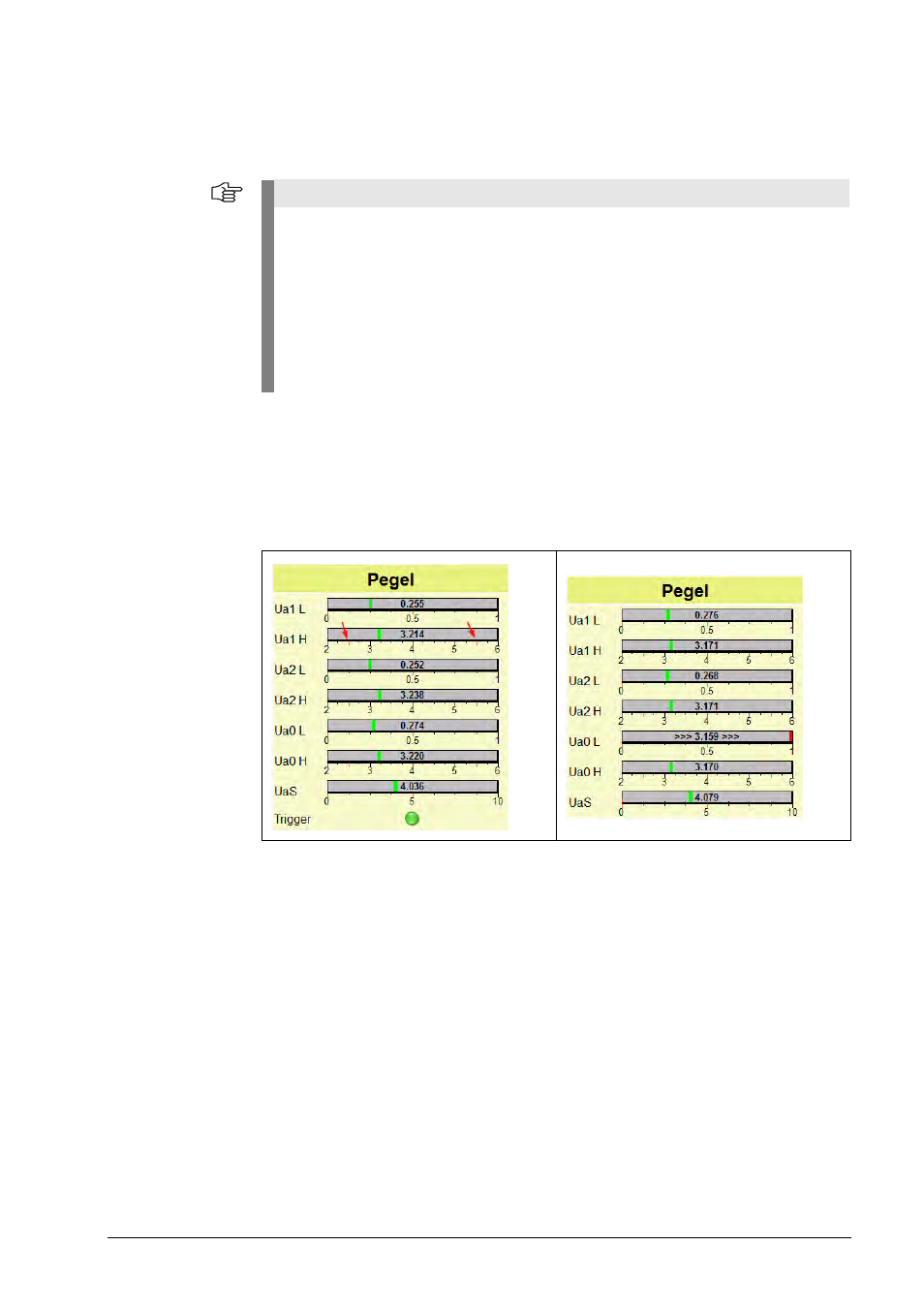

 Balkenanzeige Pegel TTL
Anzeige der Signalparameter und der Pegelgrenzen über Balkenanzeigen mit
Toleranzmarkierungen (siehe rote Pfeile bei „Ua1 H“ im nachfolgenden linken Bild).
Bedeutung der Zeigerfarben in den Balkenanzeigen
Im linken Bild ist die Pegelanzeige mit aktiviertem Referenzsignal-Trigger abgebildet.
Die LED leuchtet kurz grün beim Erkennen der Referenzmarke.
Wurde noch keine Referenzmarke erkannt, oder ist diese fehlerhaft, werden wie im Bild rechts
(Ua0 L) ein roter Balken und/oder Mehrfach-Pfeile abgebildet.
Das Störsignal (-UaS) wird nur mit aktivierter invertierter Pegelmessung angezeigt.
Dieser Signalpegel schaltet nur im Fehlerfall auf Low-Pegel (aktiv low).
Für die Bewertung der Pegel nicht mehr als zehn Signalperioden im Display abbilden.
Entscheidend an der Pegelmessung ist nicht der Absolutpegel, sondern der Differenz-
pegel zwischen High- („H“) und Low-Signal („L“).
Durch die eingestellten Pegelgrenzen in den Balkenanzeigen kann sichergestellt werden,
dass der Differenzpegel zwischen H und L ausreichend ist (grüne Balkenanzeige).
Hinweis
Die angegebenen Werte sind HEIDENHAIN-Standardwerte!
Standardangaben finden Sie im Kapitel “Schnittstellenbeschreibung” auf Seite 209.
Messgeräte hoher Genauigkeit (z. B. Winkelmessgeräte), für große Temperatur-
bereiche (z. B. Antriebsgeber) oder für hohe Drehzahlen haben evtl. geänderte Grenzwerte
und die Markierungen sind in diesem Fall nicht gültig!
Toleranzänderungen an den Balkenanzeigen sind standardmäßig nicht möglich.
(Produktschlüssel erforderlich - nur für versierte Anwender und auf Anfrage erhältlich!)
Bitte beachten Sie immer die Originaldokumentation der zu prüfenden Messgeräte.
Kontaktieren Sie im Zweifelsfall die HEIDENHAIN-Helpline (siehe Kapitel “Kontakte” auf
Seite 243).
Grüne Balken Signale in der angegebenen Toleranz
Rote Balken Signale außerhalb der angegebenen Toleranz
Mehrere Pfeile Überschreitung der Balkenskalierung
