6.2.4 Referenzsignal prüfen (1 Vss/11 µAss)

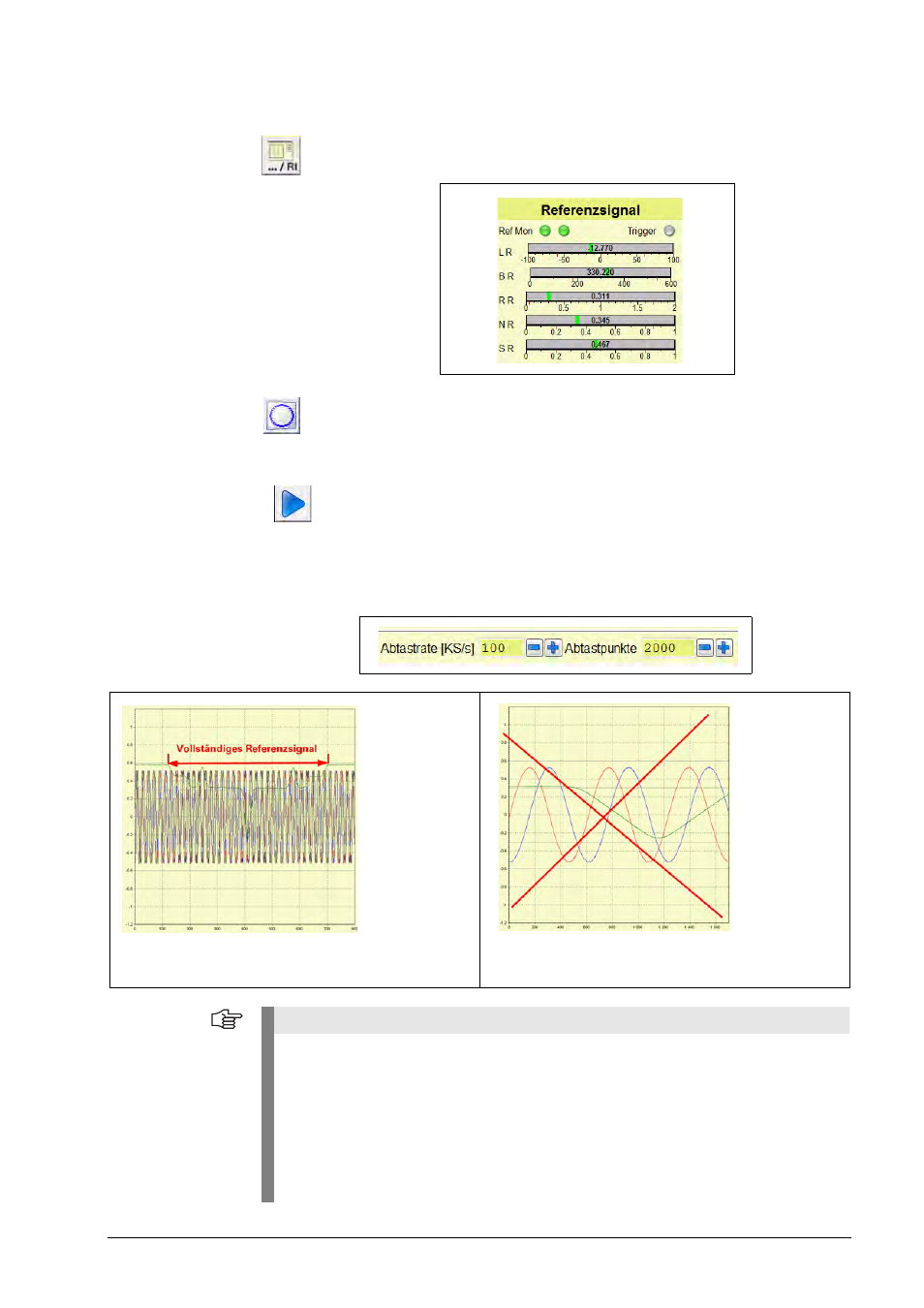

 Taste Referenztrigger Ein/Aus aktiviert die Balkenanzeige „Referenzsignal“.
 Taste X-Y-/ Y-t-Darstellung: Das Oszilloskop auf Y-t-Betrieb einstellen.
Verfahrgeschwindigkeit (Drehzahl), die Abtastrate und die Abtastpunkte so wählen, dass in der
Oszilloskop-Anzeige eine vollständige Referenzmarken-Kurve (= Anfangsrauschen, Peak
und Endrauschen) dargestellt wird.
Taste Start/Stop: Der gesamte Anzeige inklusive Balkenanzeigen kann zur
Analyse mit dieser Taste angehalten werden.
Vollständige Referenzmarken-Kurve;
Berechnung der Anzeigewerte ok Referenzmarken-Kurve nicht vollständig,
zur korrekten Berechnung nicht geeignet
Hinweis
Wird eine Messgenauigkeit (Balkenanzeige) von 1 Grad gefordert, sind folgende Kriterien zu
erfüllen:
1. Am Oszilloskop-Bildschirm muss eine vollständige Referenzmarken-Signalkurve
abgebildet werden, da der gesamte Bildschirminhalt zur Berechnung der Referenzmarke
verwendet wird. Bei Messgeräten mit Referenzauswahl (Magnet oder Blende) muss
auch der Ruhewert „H“ im Fenster zu sehen sein.
(Siehe Signaldiagramm im Kapitel “Schnittstellenbeschreibung” auf Seite 209.)
2. Die Abtastrate muss 360 mal höher eingestellt werden als in der Frequenzanzeige dar-
gestellt. Genügen 10 Grad Genauigkeit, dann reicht ein 36-fach höherer Abtastratenwert.
