Inkrementale Messgeräte prüfen
159
Pha

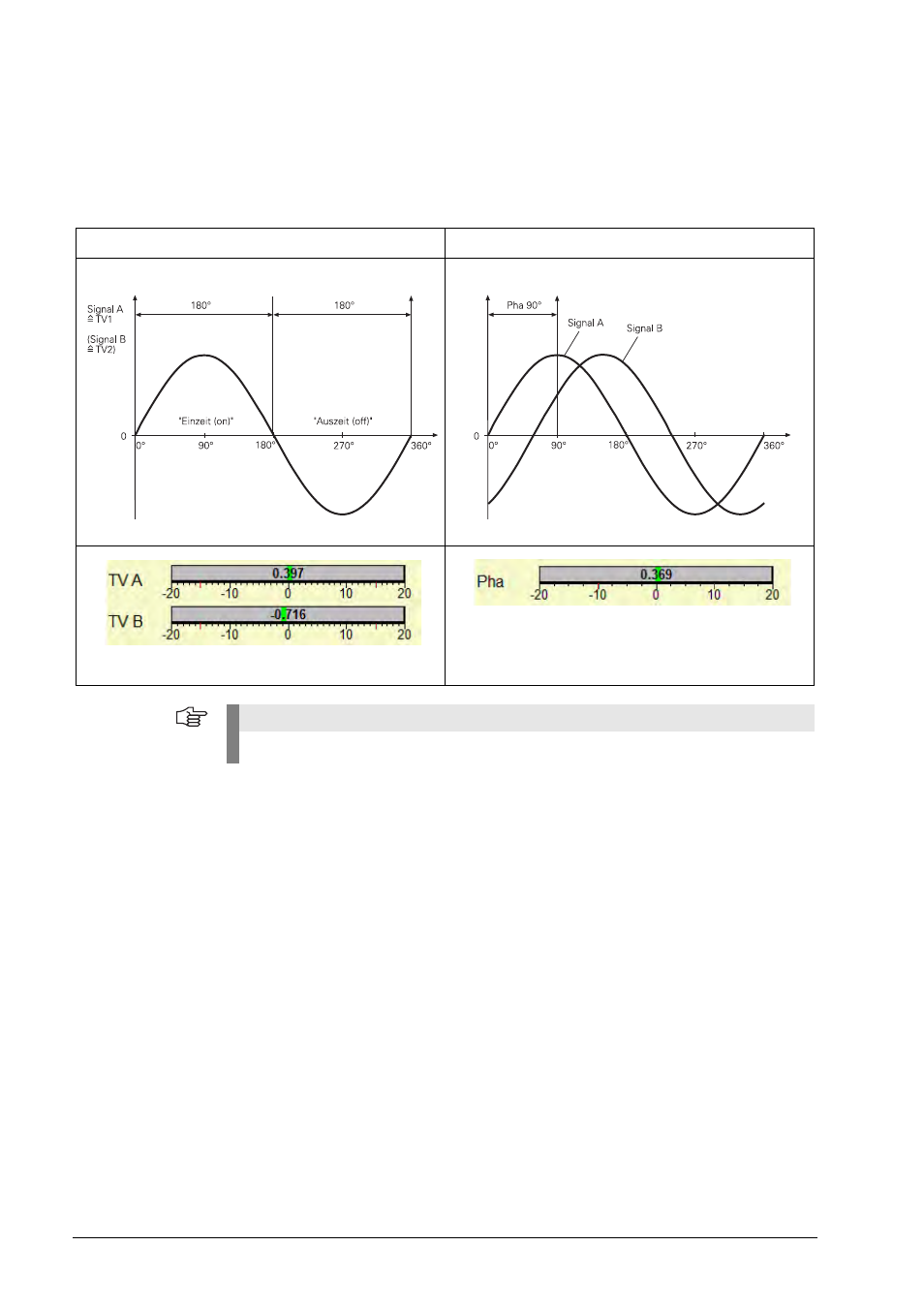

Phasenverschiebungsfehler zwischen Inkrementalsignal 1 (A) und Inkrementalsignal 2 (B)
Eilt das Inkrementalsignal 1 dem Inkrementalsignal 2 um 90° voraus, dann spricht man von
einem Phasenverschiebungsfehler von 0° (Idealfall). Abweichungen von der optimalen
Phasenverschiebung von 90° werden als Phasenverschiebungsfehler in Grad angegeben.
TV1; TV2
Pha
0 180° / 180° = 1 : 1
0 Pha = 90°
Hinweis
Bei idealen Signalen ist der grüne Balken-Zeiger auf 0!
=ˆ
=ˆ
